Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › L948 › Hydraulic control assembly

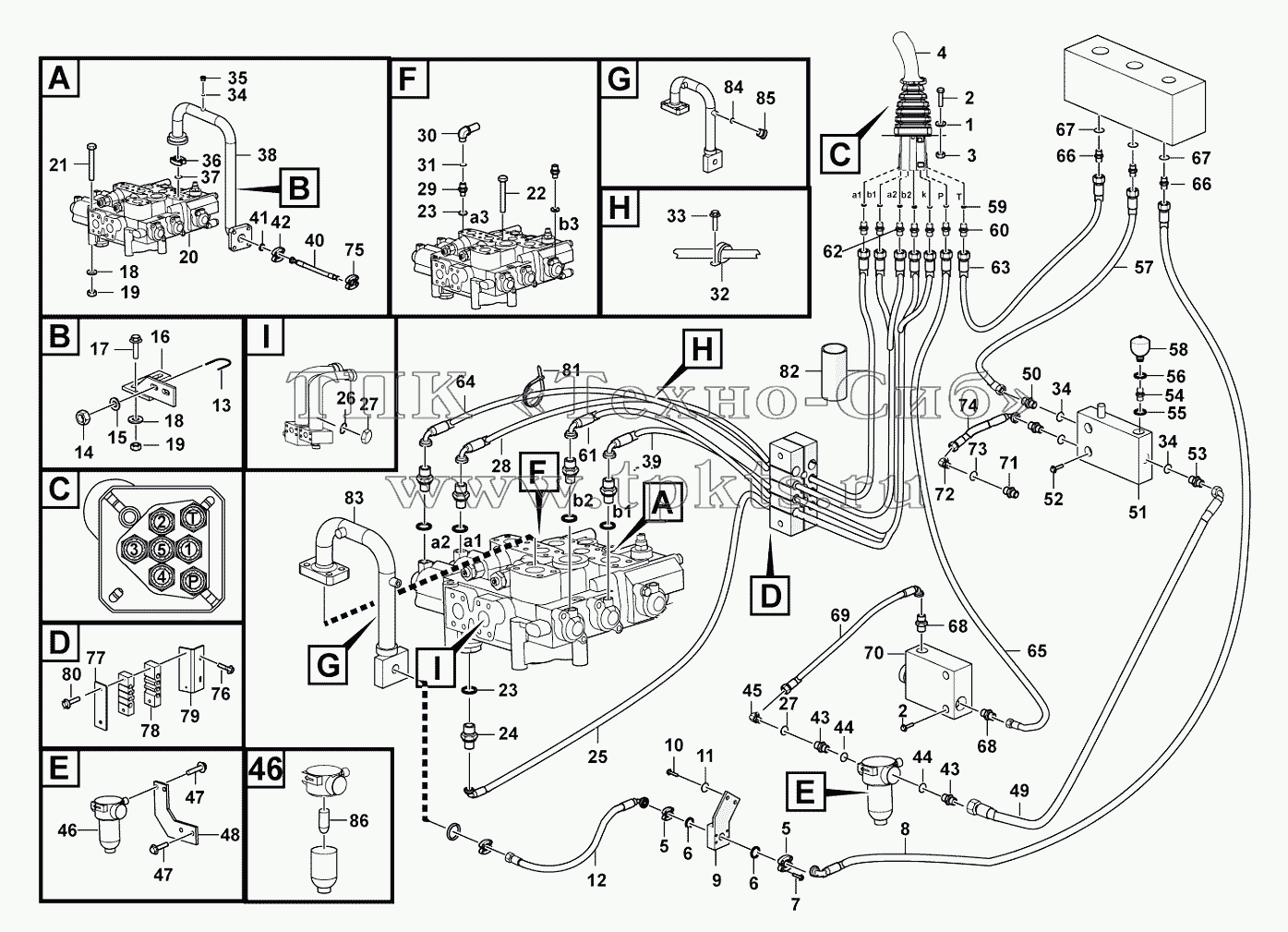

Каталоги запасных частей к спецтехнике SDLG L948 Hydraulic control assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
67
68
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
Позиция на иллюстрации Заводской номер детали Название детали
1 4015000437 Washer В корзину
2 4011001284 Screw В корзину
3 4013000372 Nut В корзину
4 4120002935 Control valve В корзину
5 4041000056 FLANGE В корзину
6 4030000029 O-RING В корзину
7 4011001300 Screw В корзину
8 4041002452 Hose assembly В корзину
9 29120029061 Block В корзину
10 4011001241 Screw В корзину
11 4015000427 Washer В корзину
12 4041000205 Hose В корзину
13 4041000958 U-BOLT В корзину
14 4013000370 Nut В корзину
15 4015000433 Washer В корзину
16 29120011391 STEADY REST В корзину
17 4011001510 Screw В корзину
18 4015000428 Washer В корзину
19 4013000368 Nut В корзину
20 4030000182 CONTROL VALVE D32A-18 В корзину
21 4011001506 Screw В корзину
22 4011001329 Screw В корзину
23 29120014931 WASHER В корзину
24 29120007651 JOINT В корзину
25 4041002186 Hose В корзину
26 4041000598 PLUG В корзину
27 4030000240 O-RING В корзину
28 4041002247 Hose assembly В корзину
29 29120015401 FITTING В корзину
30 4041001047 CONNECTOR В корзину
31 4030000530 O-RING В корзину
32 29120007671 CLAMP В корзину
33 4011001297 Screw В корзину
34 4041000767 O-RING В корзину
35 4041000774 PLUG В корзину
36 4041000010 FLANGE В корзину
37 4030000130 O-RING В корзину
38 29120021941 Pipe В корзину
39 4041002248 Hose assembly В корзину
40 29120025621 Hose В корзину
41 4030000026 O-RING В корзину
42 4041000043 FLANGE В корзину
43 29120015081 JOINT В корзину
44 4030000276 O-RING В корзину
45 4041001023 JOINT В корзину
46 4120001954 STRAINER В корзину
47 4011001294 Screw В корзину
48 29120016021 PLATE В корзину
49 4041002063 Hose assembly В корзину
50 4041000150 STAIGHT JOINT В корзину
51 4120002829 Valve В корзину
52 4011001340 Screw В корзину
53 4041000604 JOINT В корзину
54 29120031311 Nipple В корзину
55 4030000097 O-ring В корзину
56 4041000783 O-RING В корзину
57 4041002514 Hose assembly В корзину
58 4120002830 Accumulator В корзину
59 29120013381 Washer В корзину
60 29120010341 Nipple В корзину
61 4041002181 Hose В корзину
62 29120021751 Nipple В корзину
63 29120026281 Hose assembly В корзину
64 4041002180 Hose В корзину
65 4041002256 Hose assembly В корзину
66 4041000766 Nipple В корзину
67 4041000768 O-RING LGB168-11524 В корзину
68 4120004696 Nipple В корзину
69 4041002251 Hose assembly В корзину
70 4120005540 Control valve В корзину
71 29220017621 Nipple В корзину
72 4041001063 CONNECTOR LGB143-01810 В корзину
73 4030000490 O-RING В корзину
74 4041000639 PIPE LGB125-005088 В корзину
75 4041000027 FLANGE В корзину
76 4011001240 Bolt В корзину
77 29120016351 MOUNTED PLATE В корзину
78 29120021551 Clamp В корзину
79 29120016951 MOUNTED PLATE В корзину
80 4011001303 Screw В корзину
81 4190000020 CLIP В корзину
82 26370002901 Canvas cover В корзину
83 29120028111 Pipe В корзину
84 4030000241 O-RING В корзину
85 4041000680 PLUGGING В корзину
86 4120001954001 Filter insert В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
