Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › L948F › Air conditioning unit

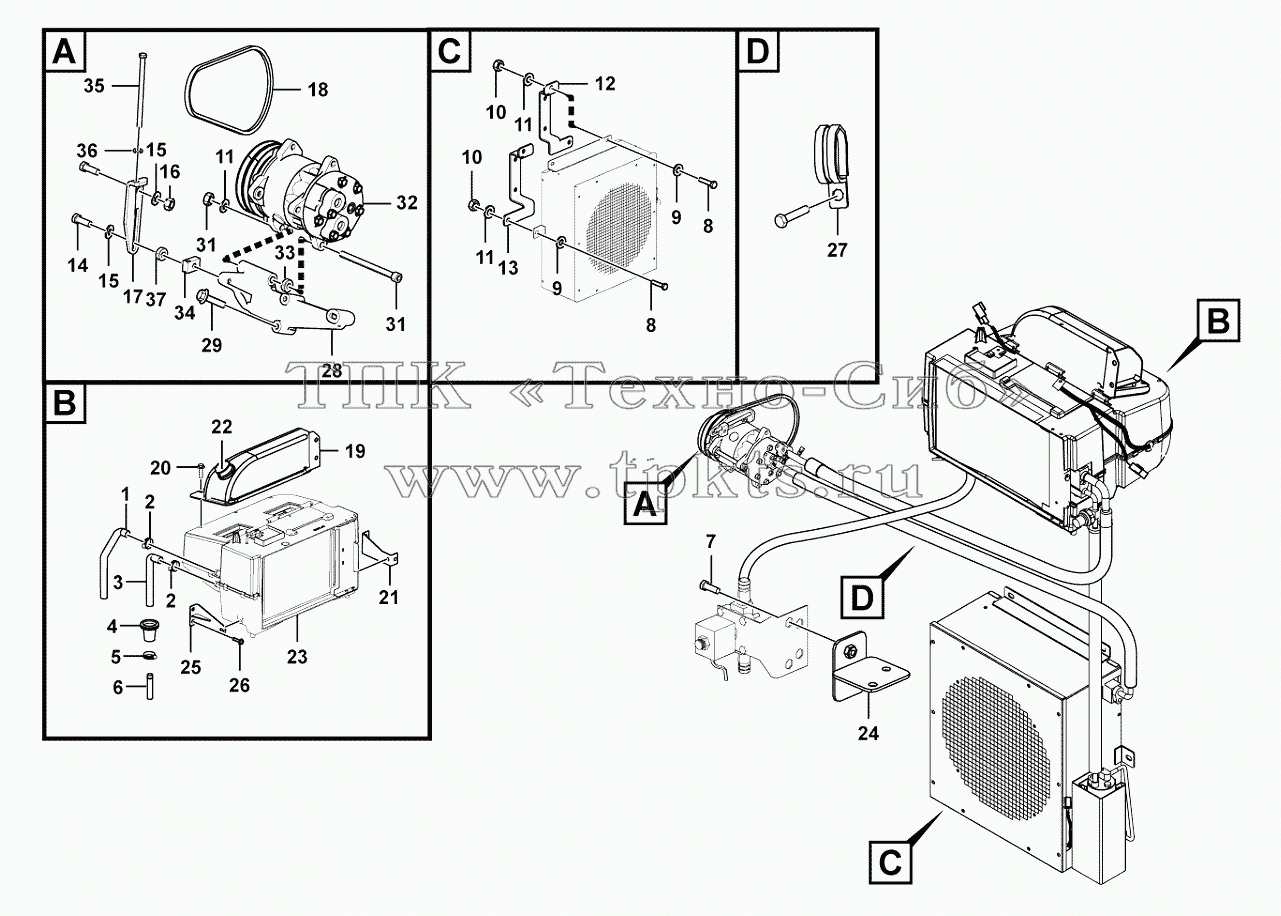

Каталоги запасных частей к спецтехнике SDLG L948F Air conditioning unit

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 29350010211 Water pipe В корзину
2 4017000024 CLAMP В корзину
3 29350012091 Water pipe В корзину
4 29310000091 RUBBER В корзину
5 4190000019 Cable tie В корзину
6 29350010291 Copper tube В корзину
7 4011001238 Screw В корзину
8 4011001248 Screw В корзину
9 4015000426 Washer В корзину
10 4013000370 Nut В корзину
11 4015000433 Washer В корзину
12 29350010371 Bracket В корзину
13 29350010381 Bracket В корзину
14 4011001341 Screw В корзину
15 4015000430 Washer В корзину
16 4013000384 Nut В корзину
17 29350011041 Bracket В корзину
18 4110000347 Belt В корзину
19 29350010601 Air duct В корзину
20 4011001343 Screw В корзину
21 29350010241 Bracket В корзину
22 29350010611 Air duct В корзину
23 29350012101 Air conditioning unit В корзину
24 29350012121 Bracket В корзину
25 29350012571 Bracket В корзину
26 4011001296 Screw В корзину
27 26370001981 Clamp В корзину
28 29350011821 Bracket В корзину
29 4011001340 Screw В корзину
30 4013000394 Nut В корзину
31 4014000536 Screw В корзину
32 3215082742 Compressor В корзину
33 29350011061 Shim В корзину
34 29350011051 Block В корзину
35 4011001342 Screw В корзину
36 4015000440 Washer В корзину
37 29350011121 Shim В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
