Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › L948F › Hydraulic control assembly

Каталоги запасных частей к спецтехнике SDLG L948F Hydraulic control assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
31
31
31
31
32
32
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
46
47
48
49
49
50
50
50
51
51
52
52
53
54
55
55
56
56
57
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
80
81
82
82
83
84
85
86
87
88

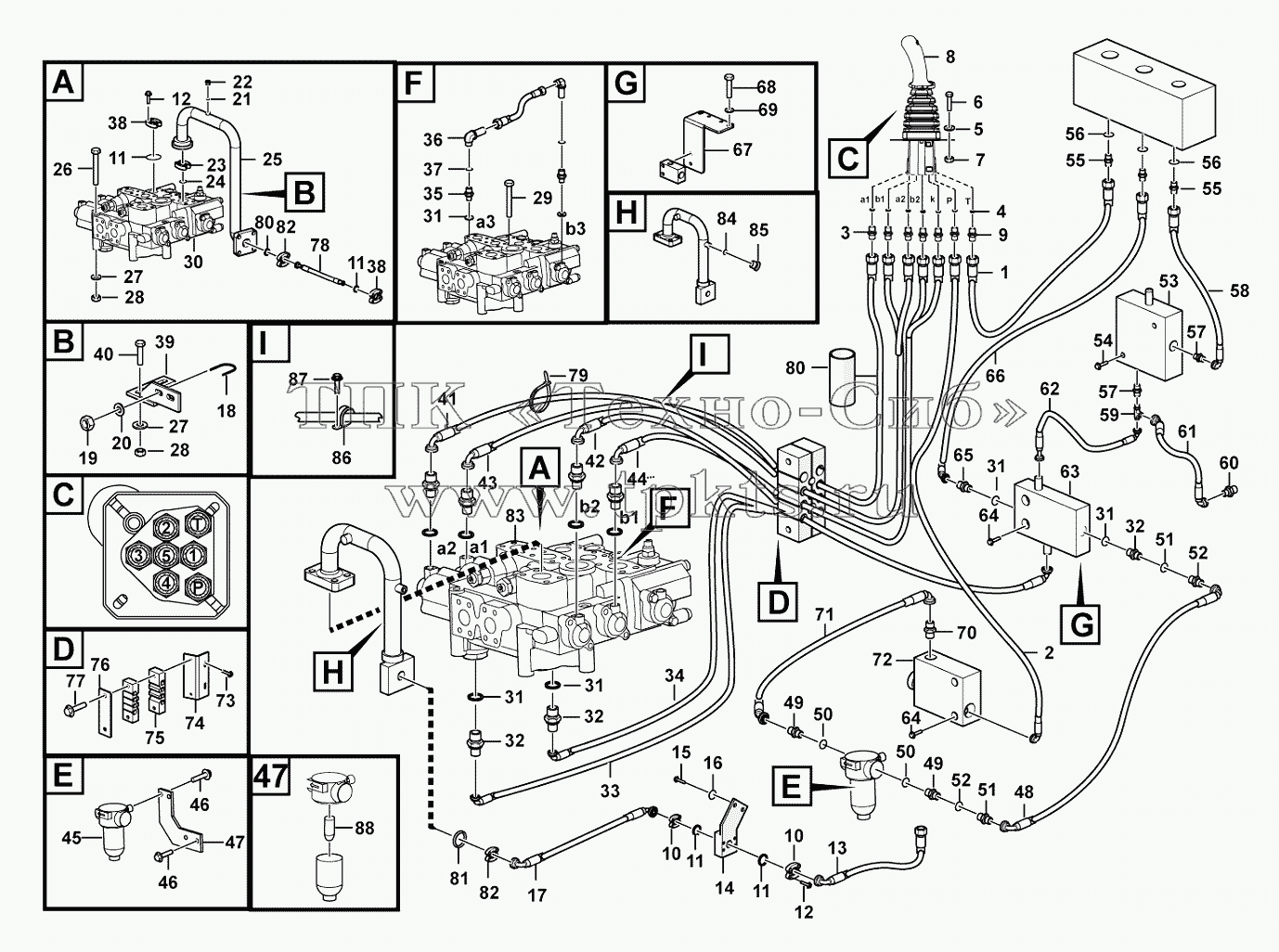

Позиция на иллюстрации Заводской номер детали Название детали
1 29120026281 Hose assembly В корзину
2 4041002256 Hose assembly В корзину
3 29120010341 Nipple В корзину
4 29120013381 Washer В корзину
5 4015000437 Washer В корзину
6 4011001284 Screw В корзину
7 4013000372 Nut В корзину
8 4120002935 Control valve В корзину
9 29120021751 Nipple В корзину
10 4041000056 FLANGE В корзину
11 4030000029 O-RING В корзину
12 4011001300 Screw В корзину
13 4041002452 Hose assembly В корзину
14 29120029061 Block В корзину
15 4011001241 Screw В корзину
16 4015000427 Washer В корзину
17 4041000205 Hose В корзину
18 4041000958 U-BOLT В корзину
19 4013000370 Nut В корзину
20 4015000433 Washer В корзину
21 4041000767 O-RING В корзину
22 4041000774 PLUG В корзину
23 4041000010 FLANGE В корзину
24 4030000130 O-RING В корзину
25 29120021941 Pipe В корзину
26 4011001506 Screw В корзину
27 4015000428 Washer В корзину
28 4013000368 Nut В корзину
29 4011001329 Screw В корзину
30 4030000182 CONTROL VALVE D32A-18 В корзину
31 29120014931 WASHER В корзину
32 29120007651 JOINT В корзину
33 4041002186 Hose В корзину
34 4041002252 Hose assembly В корзину
35 29120015401 FITTING В корзину
36 4041001047 CONNECTOR В корзину
37 4030000530 O-RING В корзину
38 4041000027 FLANGE В корзину
39 29120011391 STEADY REST В корзину
40 4011001371 Bolt В корзину
41 4041002180 Hose В корзину
42 4041002181 Hose В корзину
43 4041002247 Hose assembly В корзину
44 4041002248 Hose assembly В корзину
45 4120001954 STRAINER В корзину
46 4011001294 Screw В корзину
47 29120016021 PLATE В корзину
48 4041000576 PIPE В корзину
49 29120015081 JOINT В корзину
50 4030000276 O-RING В корзину
51 4041001023 JOINT В корзину
52 4030000240 O-RING В корзину
53 4120002679 Relief valve В корзину
54 4011001315 Screw В корзину
55 4041000766 Nipple В корзину
56 4041000768 O-RING LGB168-11524 В корзину
57 4120001901 Nipple В корзину
58 4041000505 PIPE LGB125-005138 В корзину
59 29120016521 Three-way nipple В корзину
60 29220017621 Nipple В корзину
61 4041000152 TUBE LGB125005120 В корзину
62 4041000814 Hose assembly В корзину
63 4120005063 Valve В корзину
64 4011001212 Screw В корзину
65 26010005081 Nipple В корзину
66 4041000503 PIPE LGB161-005126 В корзину
67 29120021011 Anchor plate В корзину
68 4011001247 Screw В корзину
69 4015000425 Washer В корзину
70 4120004696 Nipple В корзину
71 4041002251 Hose assembly В корзину
72 4120005540 Control valve В корзину
73 4011001240 Bolt В корзину
74 29120016351 MOUNTED PLATE В корзину
75 29120021551 Clamp В корзину
76 29120016951 MOUNTED PLATE В корзину
77 4011001303 Screw В корзину
78 29120025621 Hose В корзину
79 4190000020 CLIP В корзину
80 26370002901 Canvas cover В корзину
81 4030000026 O-RING В корзину
82 4041000043 FLANGE В корзину
83 29120024271 Pipe В корзину
84 4030000241 O-RING В корзину
85 4041000680 PLUGGING В корзину
86 29120007671 CLAMP В корзину
87 4011001297 Screw В корзину
88 4120001954001 Filter insert В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
