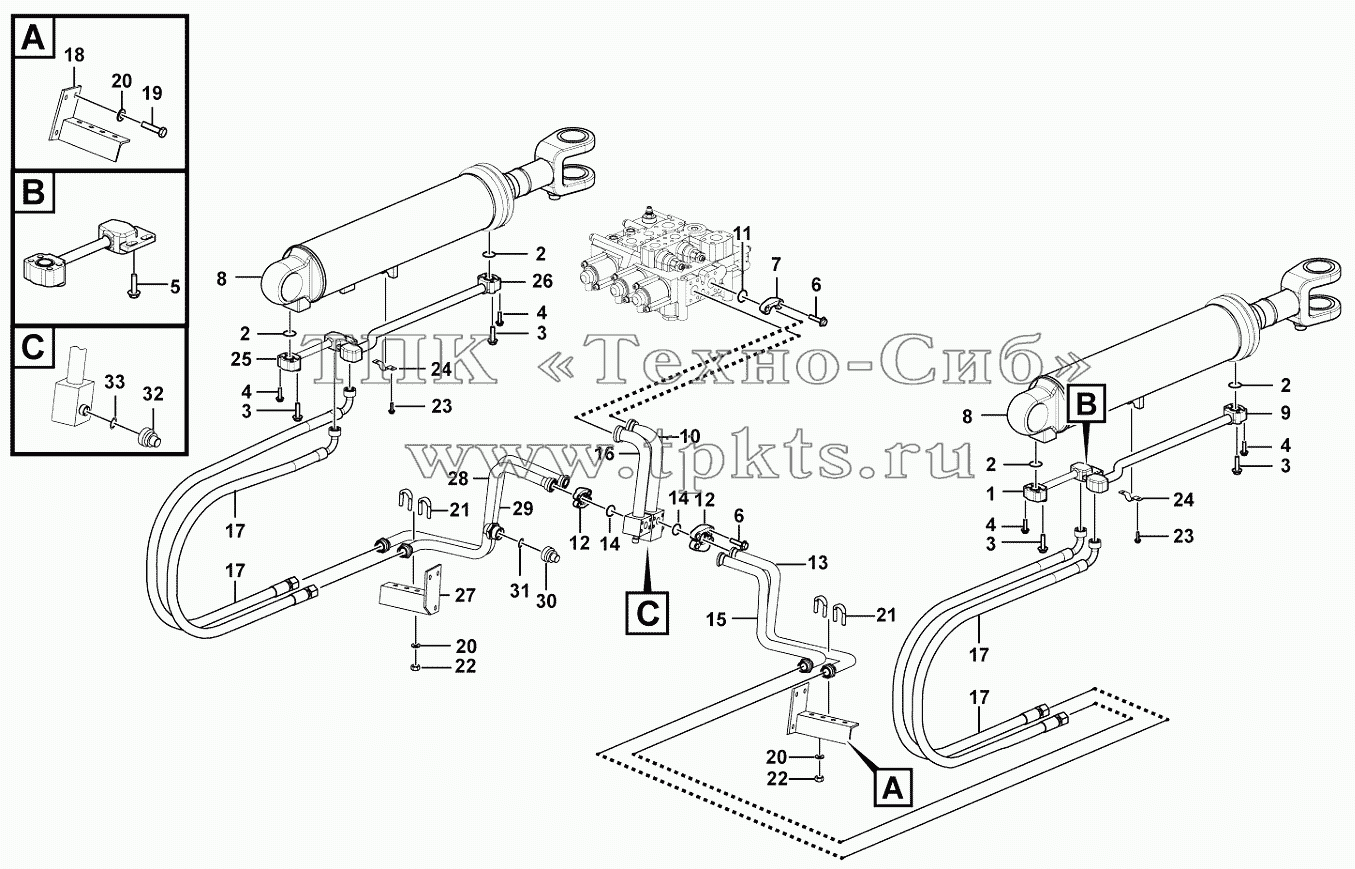

Каталоги запасных частей к спецтехнике SDLG L948F Lifting cylinder assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
7
8
8
9
10
11
12
12
13
14
14
15
16
17
17
17
17
18
19
20
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 29130018911 Pipe В корзину
2 4030000279 O-RING В корзину
3 4011001288 Screw В корзину
4 4011001381 Bolt В корзину
5 4011001294 Screw В корзину
6 4011001300 Screw В корзину
7 4041000027 FLANGE В корзину
8 4120006030 Boom cylinder В корзину
9 29130018921 Pipe В корзину
10 29130018661 Pipe В корзину
11 4030000029 O-RING В корзину
12 4041000043 FLANGE В корзину
13 29130019011 Pipe В корзину
14 4030000026 O-RING В корзину
15 29130019031 Pipe В корзину
16 29130020861 Pipe В корзину
17 29130018941 Rubber tube В корзину
18 29130017991 Bracket В корзину
19 4011001268 Screw В корзину
20 4015000426 Washer В корзину
21 4041000958 U-BOLT В корзину
22 4013000370 Nut В корзину
23 4011001296 Screw В корзину
24 29130000111 CLAMP В корзину
25 29130018871 Pipe В корзину
26 29130018891 Pipe В корзину
27 29130018001 Bracket В корзину
28 29130020881 Pipe В корзину
29 29130018971 Pipe В корзину
30 4041000774 PLUG В корзину
31 4041000767 O-RING В корзину
32 4041000708 BLOCKING В корзину
33 4030000504 O-RING GB3452.1-25.8x1.80G В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
