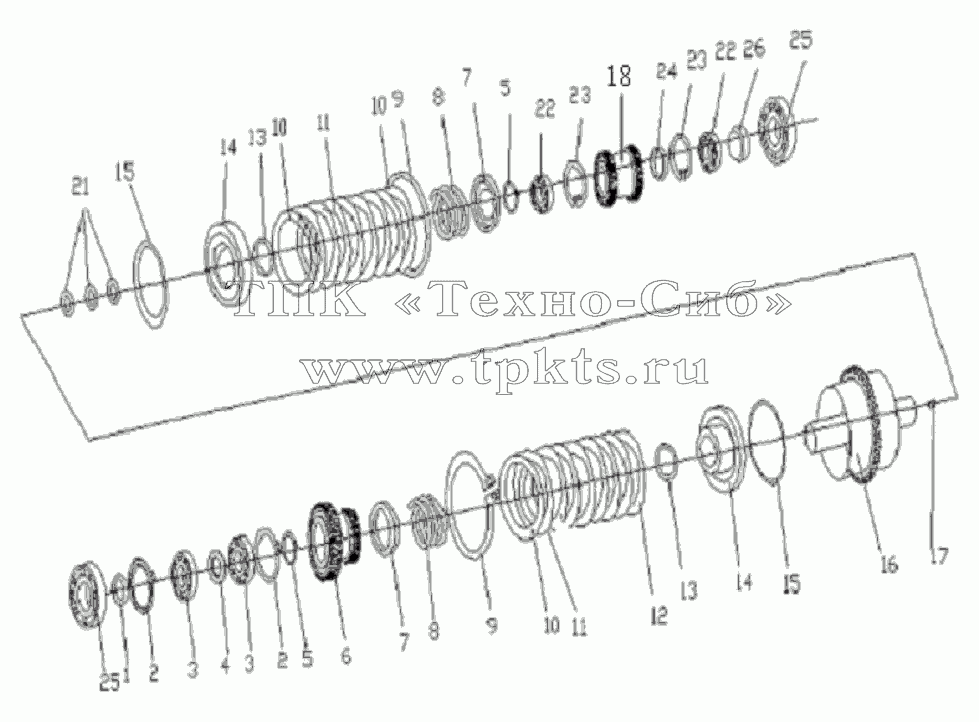

Каталоги запасных частей к спецтехнике SDLG LG918 GO FORWARD LOW-END CLUTCH (370804)
1
2
2
3
3
4
5
5
6
7
7
8
8
9
9
10
10
10
11
11
12
13
13
14
14
15
15
16
17
18
21
22
22
23
23
24
25
25
26
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
4110000218029 |
|
SNAP RING BD05-01012 |
В корзину
|
| 2 |
4021000190 |
|
SNAP RING GB305-80/86.6 |
В корзину
|
| 3 |
4021000170 |
|
BEARING GB276-6208N |
В корзину
|
| 4 |
4110000218028 |
|
SNAP RING BD05-01001 |
В корзину
|
| 5 |
4015000046 |
|
SNAP RING |
В корзину
|
| 6 |
4110000218016 |
|
GEAR BD05-01002 |
В корзину
|
| 7 |
4110000218023 |
|
SPRING SEAT BD05-01010 |
В корзину
|
| 8 |
4110000218077 |
|
CLUTCH SPRING BD05-01005 |
В корзину
|
| 9 |
4015000300 |
|
SNAP RING GB893.1-150-65Mn |
В корзину
|
| 10 |
4110000218078 |
|
CLUTCH PISTONG PLATE BD05-01003 |
В корзину
|
| 11 |
4110000218036 |
|
FILLER BD05-01004 |
В корзину
|
| 12 |
4110000218095 |
|
WEARING PLATE BD05-01300 |
В корзину
|
| 13 |
4030000035 |
|
O-RING GB3452.1-53x5.30G |
В корзину
|
| 14 |
4110000218068 |
|
PISTONG BD05-01101 |
В корзину
|
| 15 |
4110000218094 |
|
SEAL RING BD05-01103 |
В корзину
|
| 16 |
4110000218096 |
|
GO FORWARD LOW-END CLUTCH SHELL BD05-01200 |
В корзину
|
| 17 |
4110000218085 |
|
PLUG SCREW 07043-00108 |
В корзину
|
| 18 |
4110000218017 |
|
GEAR BD05-01006 |
В корзину
|
| 21 |
4110000218093 |
|
SNAP RING BD05-01008 |
В корзину
|
| 22 |
4021000009 |
|
BEARING GB276-6008 |
В корзину
|
| 23 |
4015000199 |
|
SNAP RING GB893.1-68-65Mn |
В корзину
|
| 24 |
4110000218024 |
|
BAFFLE RING BD05-01007 |
В корзину
|
| 25 |
4021000021 |
|
ROLLING BEARING GB276-6308 |
В корзину
|
| 26 |
4110000218025 |
|
BAFFLE RING BD05-01009 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
