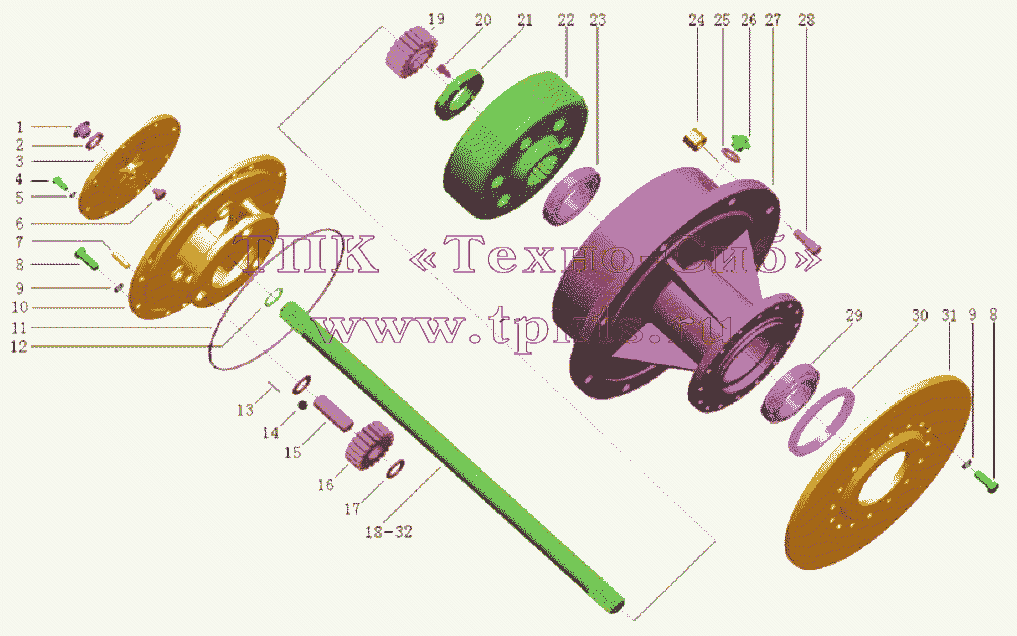

Каталоги запасных частей к спецтехнике SDLG LG918 HEEL-END REDUCTOR ASSEMBLY (REAR AXLE)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
28809028560351 |
|
PLUG SCREW M16x1.5 ZL10.4AB-69 |
В корзину
|
| 2 |
4015000141 |
|
WASHER JB982-16 |
В корзину
|
| 3 |
7200000181 |
|
COVER ZL15F.2-6 |
В корзину
|
| 4 |
4011000754 |
|
BOLT GB5783-M8x20EpZn-10.9 |
В корзину
|
| 5 |
4015000036 |
|
WASHER |
В корзину
|
| 6 |
28809028560241 |
|
PIN ZL15F.2-4 |
В корзину
|
| 7 |
4016000262 |
|
PIN GB119.2-12x32 |
В корзину
|
| 8 |
4011000124 |
|
BOLT |
В корзину
|
| 9 |
4015000026 |
|
WASHER |
В корзину
|
| 10 |
7200000201 |
|
PLANET CARRIER ZL15F.2.2-4 |
В корзину
|
| 11 |
7200000159 |
|
O-RING 305x3.5 ZL15F.2-7 |
В корзину
|
| 12 |
4015000020 |
|
RING SNAP |
В корзину
|
| 13 |
4090000002 |
|
ROLLING NEEDLE GB309-3x29.8-GCr15 |
В корзину
|
| 14 |
4090000126 |
|
STEEL BALL GB308-5-GCr15 |
В корзину
|
| 15 |
7200000204 |
|
PLANET GEAR SHAFT ZL15F.2.2-2 |
В корзину
|
| 16 |
7200000202 |
|
PLANET ZL15F.2.2-1 |
В корзину
|
| 17 |
7200000203 |
|
PLANET RETAINER RING ZL15F.2.2-3 |
В корзину
|
| 18 |
28809028560191 |
|
LONG AXLE SHAFT 35x813.8 ZL15F.2-3A |
В корзину
|
| 19 |
7200000195 |
|
GEAR-SUN ZL15F.2-5 |
В корзину
|
| 20 |
4014000033 |
|
BOLT GB70.1-M8x16EpZn-8.8 |
В корзину
|
| 21 |
28809028560501 |
|
LOCKNUT M56x2 ZL15F.2-20 |
В корзину
|
| 22 |
28809028560201 |
|
RING GEAR Z=58 ZL15F.2.1-1B |
В корзину
|
| 23 |
4021000208 |
|
BEARING GB297-32014 |
В корзину
|
| 24 |
28809028560371 |
|
BALL NUT M18x1.5 ZL15F.2-17A |
В корзину
|
| 25 |
4015000122 |
|
WASHER |
В корзину
|
| 26 |
28809028560361 |
|
PLUG SCREW M24x1.5 ZL15F.2-14A |
В корзину
|
| 27 |
28809028560321 |
|
HUB ZL15F.2-8D |
В корзину
|
| 28 |
28809028560341 |
|
RIM BOLT M18x1.5 ZL15F.2-16DA |
В корзину
|
| 29 |
4021000209 |
|
BERAING GB297-32015 |
В корзину
|
| 30 |
7200000205 |
|
SEAL HG4-692-PG115x140x14 |
В корзину
|
| 31 |
7200000207 |
|
BRAKE DISC ZL15 II .03.04.017 |
В корзину
|
| 32 |
28809028560261 |
|
SHORT AXLE SHAFT 35x763.8 ZL15F.2-3B |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
