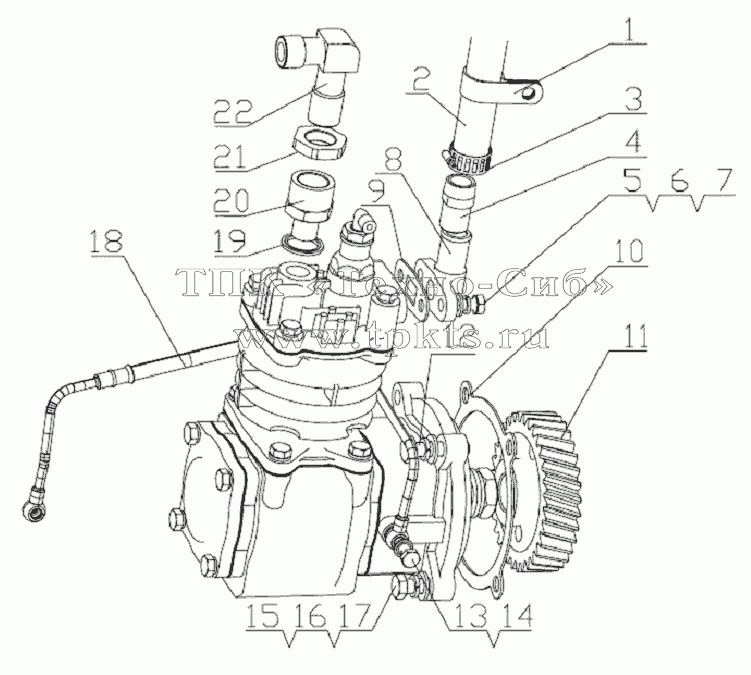

Каталоги запасных частей к спецтехнике SDLG LG918 PNEUMATIC AIR COMPRESSOR ASSEMBLY D7019-3509000/10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
4110000560026 |
|
PIPE CLAMP 383-1003073 |
В корзину
|
| 2 |
4110000560105 |
|
AIR INTAKE PIPE,AIR COMPRESSOR D0103-3509012 |
В корзину
|
| 3 |
4110000560333 |
|
HOOP 27 Q67627 |
В корзину
|
| 4 |
4110000560052 |
|
AIR INTAKE PIPE JOINT,AIR COMPRESSOR 530-3509011 |
В корзину
|
| 5 |
4110000560254 |
|
BOLT M8X20 Q150B0820 |
В корзину
|
| 6 |
4110000560316 |
|
WASHER 8 Q40308 |
В корзину
|
| 7 |
4110000560297 |
|
WASHER 8 Q40108 |
В корзину
|
| 8 |
4110000560107 |
|
AIR INTAKE JOINT,AIR COMPRESSOR D0111-3509010 |
В корзину
|
| 9 |
4110000560219 |
|
SEAK GASKET F3100-3509014 |
В корзину
|
| 10 |
4110000560190 |
|
AIR COMPRESSOR GASKET D30-3509001A |
В корзину
|
| 11 |
4110000560192 |
|
AIR COMPRESSOR GEAR D30-3509011 |
В корзину
|
| 12 |
4110000560274 |
|
BOLT M10X40 Q150B1040 |
В корзину
|
| 13 |
4110000560064 |
|
JOINT BOLT 6105Q-1007073 |
В корзину
|
| 14 |
4110000560232 |
|
COMPOUND SEAL RING 8 Q/YC149-8 |
В корзину
|
| 15 |
4110000560281 |
|
BOLT M10X30 Q151B1030 |
В корзину
|
| 16 |
4110000560319 |
|
WASHER 10 Q40310 |
В корзину
|
| 17 |
4110000560298 |
|
WASHER 10 Q40110 |
В корзину
|
| 18 |
4110000560191 |
|
FUEL INLET PIPE,AIR COMPRESSOR D30-3509004A |
В корзину
|
| 19 |
4110000560230 |
|
COMPOUND SEAL WASHER22 Q/YC149-22 |
В корзину
|
| 20 |
4110000560207 |
|
AIR OULET JOINT D7019-3509008B |
В корзину
|
| 21 |
4110000560117 |
|
LOCK NUT D08F2-3509062 |
В корзину
|
| 22 |
4110000560220 |
|
AIR OUTLET JOINT G0403-3509008 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
