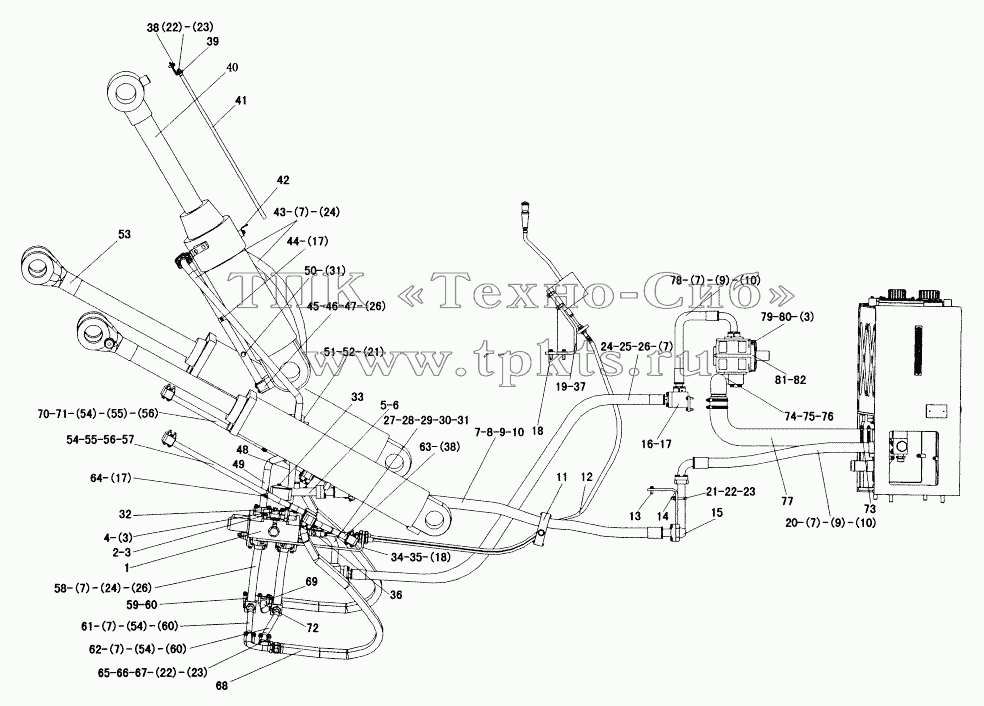

Каталоги запасных частей к спецтехнике SDLG LG936 IMPLEMENT HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
7
7
7
7
7
7
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
21
22
22
22
23
23
23
24
24
24
25
26
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
54
54
55
55
56
56
57
58
59
60
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
Позиция на иллюстрации Заводской номер детали Название детали
1 4120000414 CONTROL VALVE DF-25B2-16 В корзину
2 4011000056 BOLT В корзину
3 4015000168 WASHER В корзину
4 4011000058 BOLT В корзину
5 2912000502 OIL RETURN TUBE OF THE CONTROL VEVLE В корзину
6 4030000031 O-RING В корзину
7 4011000475 BOLT В корзину
8 4041000705 TUBE LGB163012112 В корзину
9 4041000056 FLANGE В корзину
10 4030000029 O-RING В корзину
11 2912000504 CLAMP В корзину
12 2912001097 CONTROL AXIS В корзину
13 4011000137 BOLT В корзину
14 2912000402 CLAMPING PLATE В корзину
15 2912000403 OIL RETURN TUBE В корзину
16 2912000404 TWO-WAY MASS В корзину
17 4011000458 BOLT В корзину
18 4011000477 BOLT В корзину
19 4120001071 CONTROL SYSTEM LG12-936CZJG01 В корзину
20 4041000532 TUBE В корзину
21 4011000556 U-BOLT В корзину
22 4013000007 NUT В корзину
23 4015000162 Washer В корзину
24 4041000043 FLANGE В корзину
25 4041000698 TUBE LGB107010125 В корзину
26 4030000026 O-RING В корзину
27 2912000510 FRAME В корзину
28 4011000447 BOLT В корзину
29 2912000405 INPUT TUBE OF THE CONTROL VALVE В корзину
30 4041000774 PLUG В корзину
31 4041000767 O-RING В корзину
32 4011000263 BOLT GB5782-M12x130EpZn-8.8 В корзину
33 4011000230 BOLT GB16674-M10x65EpZn-8.8 В корзину
34 2912000503 CLAMPING PLATE OF CONTROL VALVE В корзину
35 4013000011 NUT В корзину
36 2912000008 JOINT HEAD В корзину
37 4120001072 CONTROL SYSTEM LG12-936CZJG02 В корзину
38 4011000447 BOLT В корзину
39 2914000002 CLAMPING PLATE В корзину
40 4120000868 TILT CYLINDER HSGF-140x80x502-952 В корзину
41 2914000402 INDICATING ROD OF BUCKET В корзину
42 2914000004 CONDUIT OF INDICATING ROD В корзину
43 4041000703 PIPE В корзину
44 2913000011 CAMPLE В корзину
45 2914000403 BIG CHAMBER TUBE OF TILT CYLINDER В корзину
46 4011000309 BOLT В корзину
47 4011000473 BOLT В корзину
48 2914000404 OIL TUBE ASSEMBLY OF TILT CYLINDER A В корзину
49 2914000405 OIL TUBE ASSEMBLY OF TILT CYLINDER В В корзину
50 4041000774 PLUG В корзину
51 2914000406 STEADY REST A В корзину
52 2914000407 STEADY REST B В корзину
53 4120000867 LIFT CYLINDER В корзину
54 4030000279 O-RING В корзину
55 4011000309 BOLT В корзину
56 4011000164 BOLT В корзину
57 2913000402 SMALL CHAMBER TUBE OF LEFT LIFTING CYLINDER В корзину
58 2913000861 THREE OF TUBE OF LIFT CYLINDER В корзину
59 2913000867 TUBE OF VALVE TO BIG CHAMBER OF RIGHT RIGHT CYLINDER В корзину
60 4041000137 FLANGE В корзину
61 2913000869 TUBE OF VALVE TO BIG CHAMBER OF RIGHT LIFT CYLINDER В корзину
62 2913000871 TUBE OF VALVE TO SMALL CHAMBER OF RIGHT LIFT CYLINDER В корзину
63 2913000407 BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER В корзину
64 2913000408 PIPE CLIP В корзину
65 4011000488 BOLT В корзину
66 4011000490 U-BOLT В корзину
67 2913000409 STEADY REST A В корзину
68 2913000895 LIFTING CYLINDER HOSE В корзину
69 2913000411 STEADY REST B В корзину
70 2913000412 BIG CHAMBER TUBE OF RIGHT LIFTING CYLINDER В корзину
71 2913000413 SMALL CHAMBER TUBE OF RIGHT LIFTING CYLINDER В корзину
72 2913000873 TUBE OF VALVE TO SMALL CHAMBER OF RIGHT RIGHT CYLINDER В корзину
73 4017000013 CLAMP В корзину
74 2911000402 INTAKE OIL TUBE OF PUMP В корзину
75 4011000337 BOLT В корзину
76 4030000235 O-RING В корзину
77 2911000403 INTAKE OIL HOSE OF PUMP В корзину
78 2911000404 OUT OIL TUBE OF PUMP В корзину
79 4013000011 NUT В корзину
80 4012000003 DOUBLE-SCREW BOLT В корзину
81 4120000401 WORKING PUMP CBGJ3100A В корзину
82 2911000004 SEALING PLATE OF PUMP В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
