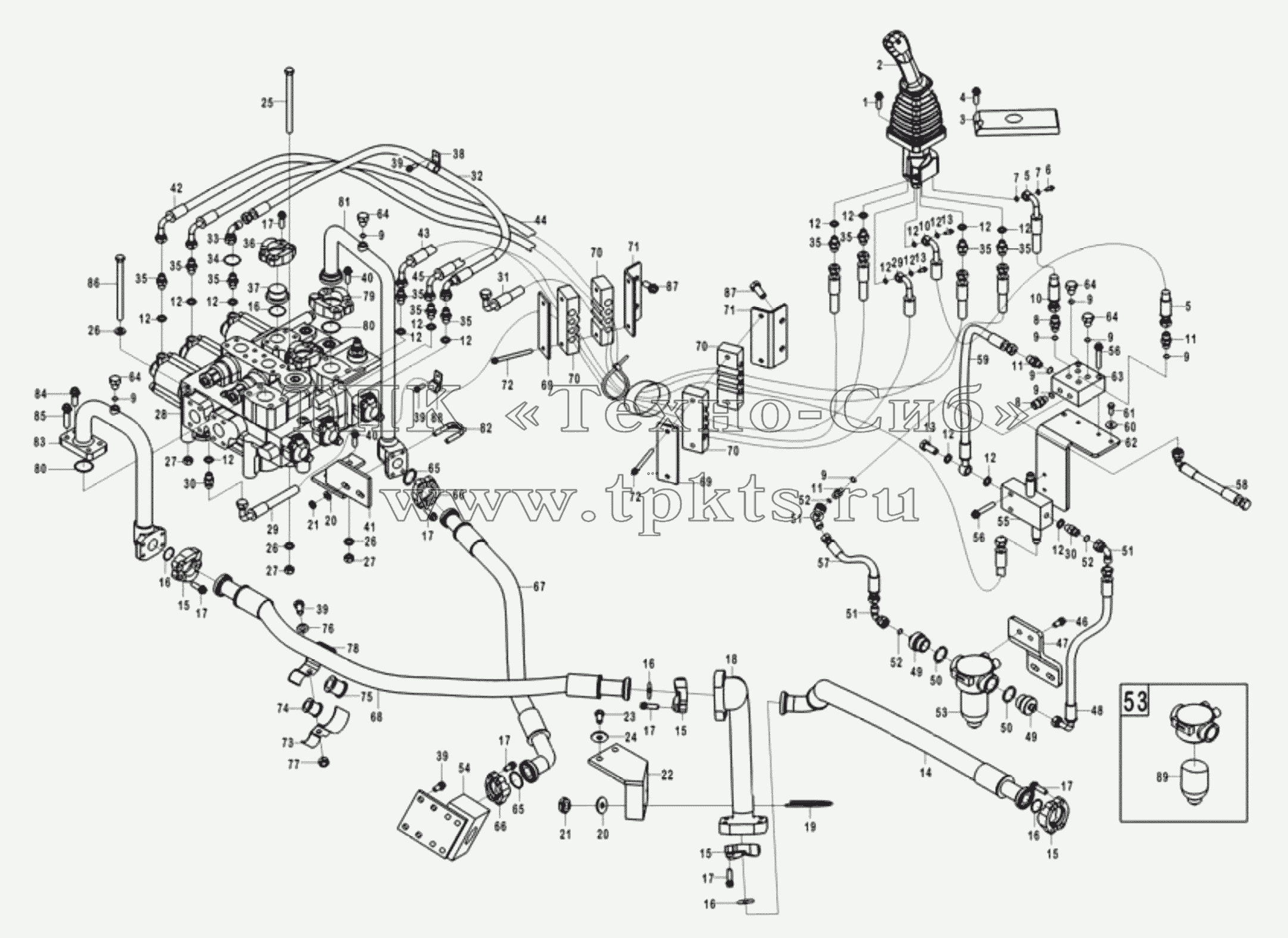

Каталоги запасных частей к спецтехнике SDLG LG936L Hydraulic control assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
8
8
9
9
9
9
9
9
9
9
9
10
10
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
14
15
15
15
15
16
16
16
16
16
17
17
17
17
17
17
17
18
19
20
20
21
21
22
23
24
25
26
26
26
27
27
27
28
29
29
30
30
31
32
33
34
35
35
35
35
35
35
35
35
35
35
36
37
38
39
39
39
39
40
40
41
42
43
44
45
46
47
48
49
49
50
50
51
51
51
52
52
52
53
53
54
55
56
56
57
58
59
60
61
62
63
64
64
64
64
65
65
66
66
67
68
69
69
70
70
70
70
71
71
72
72
73
74
75
76
77
78
79
80
80
81
82
83
84
85
86
87
87
88
89
Позиция на иллюстрации Заводской номер детали Название детали
1 4011000488 BOLT В корзину
2 4120002027 PILOT VALVE В корзину
3 29120015911 COVER PS В корзину
4 4014000058 SCREW В корзину
5 29120016291 FEEDING HOSE OF PILOT VALVE В корзину
6 4011000366 BOLT В корзину
7 29120015221 WASHER В корзину
8 4041000150 STAIGHT JOINT В корзину
9 4041000767 O-RING В корзину
10 29120010841 FRONT PILOT PTPE В корзину
11 4041000604 JOINT В корзину
12 29120014931 WASHER В корзину
13 4011000344 BOLT В корзину
14 4041000532 TUBE В корзину
15 4041000056 FLANGE В корзину
16 4030000029 O-RING В корзину
17 4011000475 BOLT В корзину
18 29120019351 Pipe В корзину
19 4011000556 U-BOLT В корзину
20 4015000162 Washer В корзину
21 4013000007 NUT В корзину
22 29120019271 Anchor plate В корзину
23 4011000197 BOLT В корзину
24 4015000186 WASHER В корзину
25 4011000057 BOLT В корзину
26 4015000168 WASHER В корзину
27 4013000011 NUT В корзину
28 4120001054 MULTIPLE UNIT В корзину
29 29120016301 PIPE В корзину
30 29120007651 JOINT В корзину
31 4041001061 PIPE В корзину
32 4041001189 HOSE В корзину
33 4041001047 CONNECTOR В корзину
34 4030000530 O-RING В корзину
35 29120015401 FITTING В корзину
36 4041000027 FLANGE В корзину
37 4041000716 DUST-PREVENTION CAP В корзину
38 29120007671 CLAMP В корзину
39 4011000458 BOLT В корзину
40 4011000477 BOLT В корзину
41 29120011391 STEADY REST В корзину
42 29120016311 PIPE В корзину
43 29120016321 PIPE В корзину
44 29120016331 PIPE В корзину
45 29120016341 PIPE В корзину
46 4011000447 BOLT В корзину
47 29120016021 PLATE В корзину
48 4041000576 PIPE В корзину
49 29120015081 JOINT В корзину
50 4030000276 O-RING В корзину
51 4041001023 JOINT В корзину
52 4030000240 O-RING В корзину
53 4120001954 STRAINER В корзину
54 29120004041 TWO-WAY MASS В корзину
55 4120005063 Valve В корзину
56 4011000473 BOLT В корзину
57 4041000613 PIPE В корзину
58 29120010801 RETURN PIPE OF TRANSITION BLOCK В корзину
59 29120011471 RETURN PIPE OF SELECTOR VALVE В корзину
60 4015000256 WASHER В корзину
61 4011000105 BOLT В корзину
62 29120010771 MOUNTED PLATE В корзину
63 29120010791 TRANSITION BLOCK В корзину
64 4041000774 PLUG В корзину
65 4030000026 O-RING В корзину
66 4041000043 FLANGE В корзину
67 4041000731 PIPE В корзину
68 4041001301 PIPE В корзину
69 29120016351 MOUNTED PLATE В корзину
70 29120016741 CLAMP В корзину
71 29120016951 MOUNTED PLATE В корзину
72 4011000493 BOLT В корзину
73 29120015431 CLAMP В корзину
74 4041001188 CUSHION В корзину
75 4041000869 CUSHION В корзину
76 4015000072 WASHER В корзину
77 4013000033 NUT В корзину
78 29120015711 CLAMP В корзину
79 4041000010 FLANGE В корзину
80 4030000130 O-RING В корзину
81 29120010691 FEEDING TUBE OF MULTIPLE UNIT VALVE В корзину
82 4041000958 U-BOLT В корзину
83 29120016541 TUBE В корзину
84 4011000478 BOLT В корзину
85 4011000793 BOLT В корзину
86 4011000056 BOLT В корзину
87 4011000560 BOLT В корзину
88 26370001961 Clamp В корзину
89 4120001954001 Filter insert В корзину
