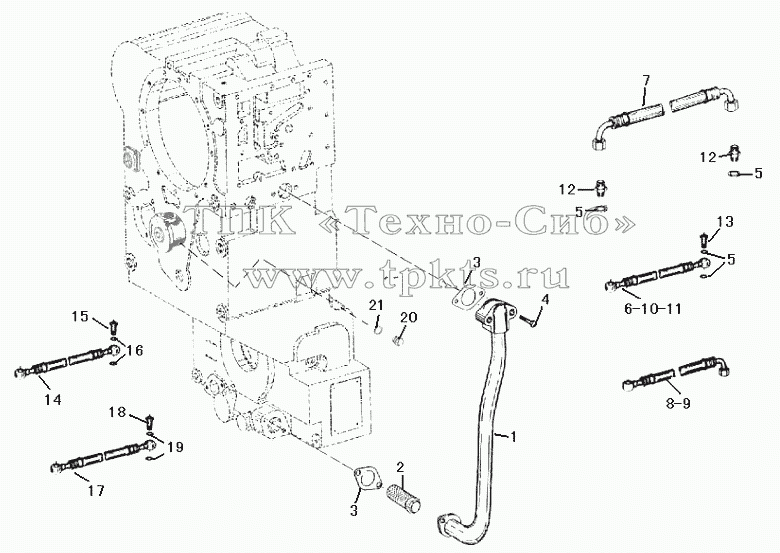

Каталоги запасных частей к спецтехнике SDLG LG938 OIL SUCTION TUBE PARTS
/15.gif)
1
2
3
3
4
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
4110000076350 |
|
SUCTION PIPE ASSY.YD13 221 001 |
В корзину
|
| 2 |
4110000076163 |
|
SUCTION FILTER ASSY 4644 221 821 |
В корзину
|
| 3 |
4110000076195 |
|
GASKET 4644 321 244 |
В корзину
|
| 4 |
4011000223 |
|
BOLT GB5782-M8x50EpZn-8.8 |
В корзину
|
| 5 |
4110000076306 |
|
WASHER Q20-03 16 |
В корзину
|
| 6 |
4110000076203 |
|
HOSE TUBE 0501 204 427 |
В корзину
|
| 7 |
4110000076205 |
|
HOSE TUBE 0501 204 673 |
В корзину
|
| 8 |
4110000076204 |
|
HOSE TUBE 501 204 523 |
В корзину
|
| 9 |
4110000076202 |
|
HOSE TUBE 0501 204 422 |
В корзину
|
| 10 |
4110000076203 |
|
HOSE TUBE 0501 204 427 |
В корзину
|
| 11 |
4110000076203 |
|
HOSE TUBE 0501 204 427 |
В корзину
|
| 12 |
4110000076243 |
|
ADAPTOR 0637 842 509 |
В корзину
|
| 13 |
4110000076262 |
|
HOLLOW BOLT 0737 835 153 |
В корзину
|
| 14 |
4110000076348 |
|
SUCTION TUBE YD13 221 002 |
В корзину
|
| 15 |
4110000076326 |
|
HOLLOW BOLT Q21-18 |
В корзину
|
| 16 |
4110000076113 |
|
WASHER Q20-03 22 |
В корзину
|
| 17 |
4110000076349 |
|
SUCTION TUBE YD13 221 003 |
В корзину
|
| 18 |
4110000076327 |
|
HOLLOW BOLT Q21-19 |
В корзину
|
| 19 |
4110000076274 |
|
WASHER Q20-03 14 |
В корзину
|
| 20 |
4110000076237 |
|
PLUG SCREW 0636 305 007 AM14x1.5 |
В корзину
|
| 21 |
4110000076274 |
|
WASHER Q20-03 14 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
