Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG938F › Steering pump assembly (370142)

Каталоги запасных частей к спецтехнике SDLG LG938F Steering pump assembly (370142)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
5
6
6
7
7
8
8
8
9
9
9
10
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
28
29
29
30
30
30
31
31
31
32
32
33
34
35
36
36
37
38
39
40

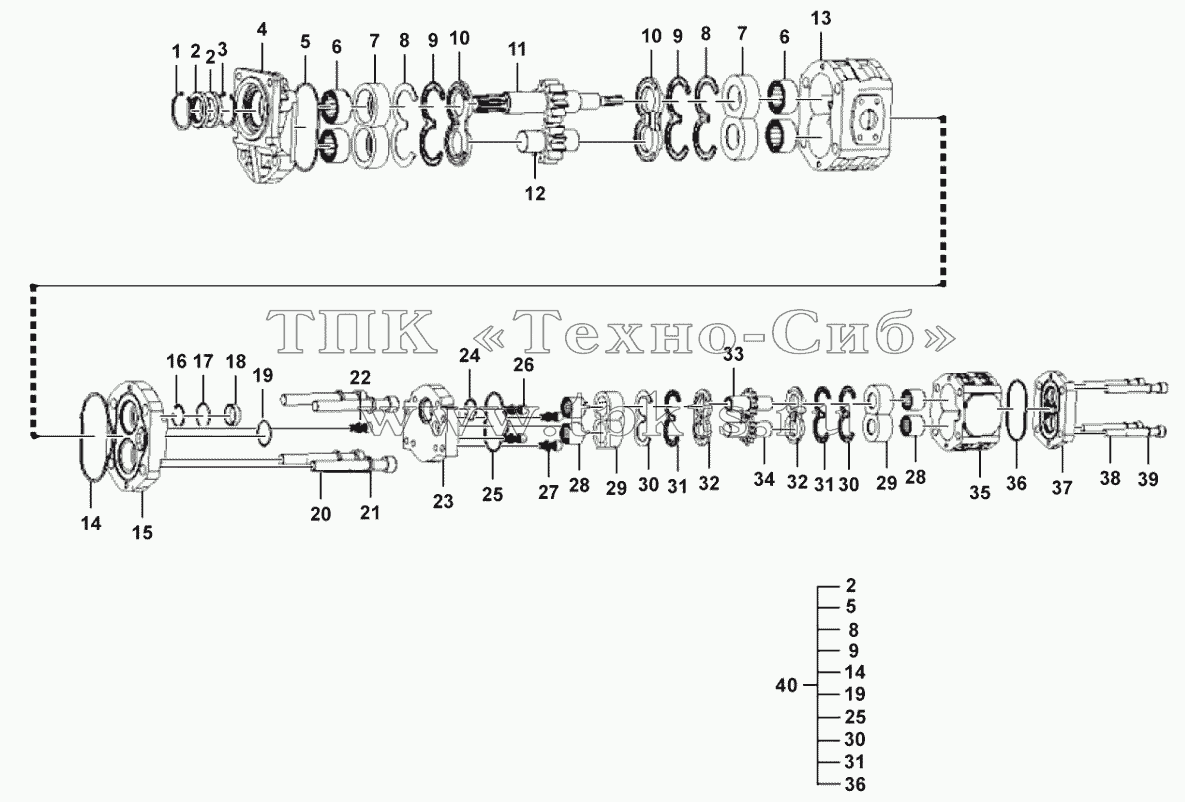

Позиция на иллюстрации Заводской номер детали Название детали
1 4120001715001 Retaining ring В корзину
2 4120001715002 Sealing ring В корзину
3 4120001715003 Retaining ring В корзину
4 4120005081001 Cover В корзину
5 4120005081002 Sealing ring В корзину
6 4120001715006 Needle bearing В корзину
7 4120001715007 Spacer sleeve В корзину
8 4120001715008 Retaining ring В корзину
9 4120001715009 Sealing washer В корзину
10 4120001715010 Side board В корзину
11 4120005081003 Drive shaft В корзину
12 4120000903043 Shaft В корзину
13 4120005081004 Pump body В корзину
14 4120005081005 Sealing ring В корзину
15 4120005081006 Centering block В корзину
16 4120005081007 Retaining ring В корзину
17 4120005081008 O-ring В корзину
18 4120005081009 Engag В корзину
19 4120005081010 O-ring В корзину
20 4120000903045 Screw В корзину
21 4120001715016 Spring washer В корзину
22 4120005081011 Screw В корзину
23 4120005081012 Centering block В корзину
24 4120000171059 Retaining ring В корзину
25 4120000171060 Sealing ring В корзину
26 4120001715017 Screw В корзину
27 4120001715018 Spring washer В корзину
28 4120000171061 Needle bearing В корзину
29 4120000171062 Spacer sleeve В корзину
30 4120000171063 Retaining ring В корзину
31 4120000171064 Sealing washer В корзину
32 4120000171065 Side board В корзину
33 4120005081013 Drive shaft В корзину
34 4120005081014 Shaft В корзину
35 4120005081015 Pump body В корзину
36 4120005081016 Sealing ring В корзину
37 4120005081017 Cover В корзину
38 4120005081018 Screw В корзину
39 4120000171073 Spring washer В корзину
40 4120005081019 Sealing ring kit В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
