Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG938F › Travel brake system

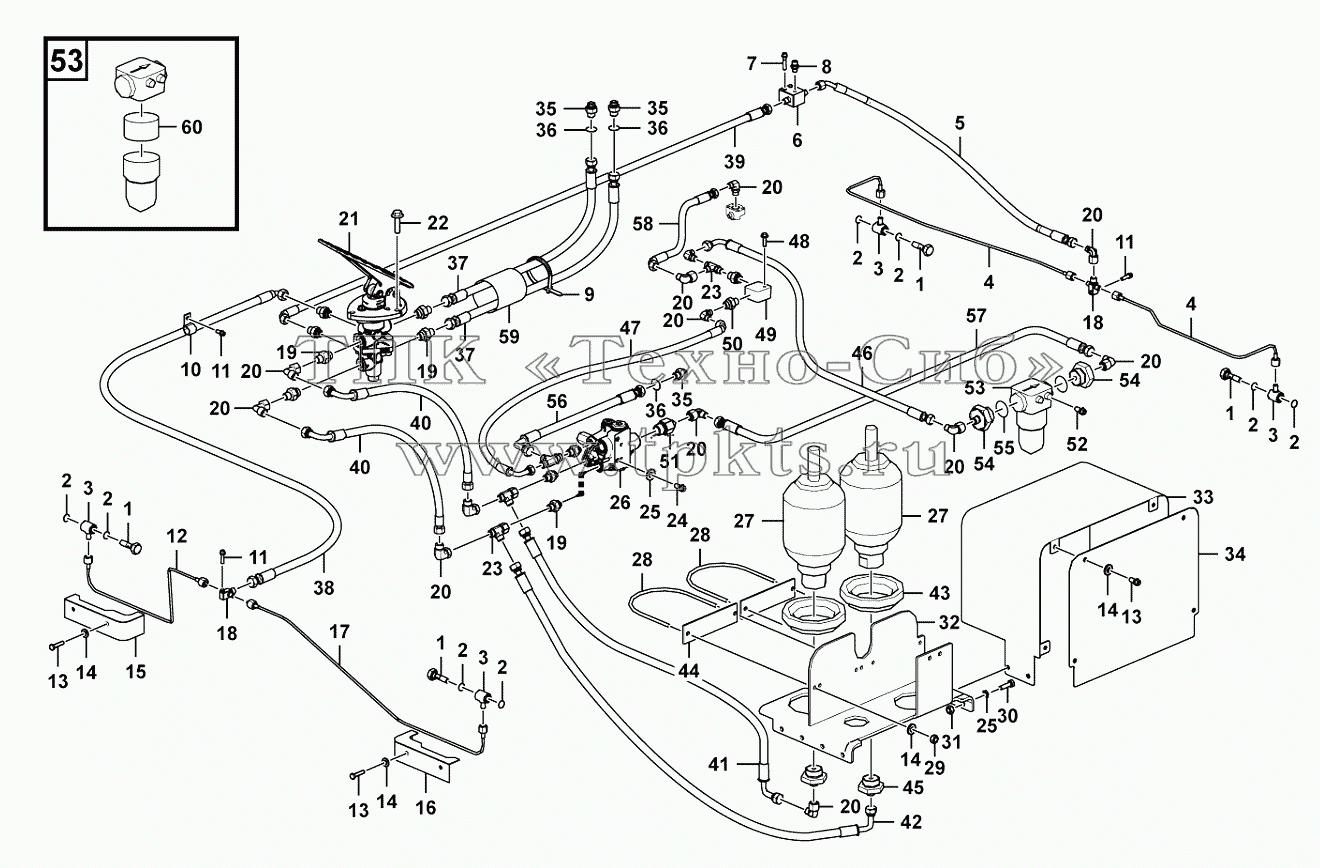

Каталоги запасных частей к спецтехнике SDLG LG938F Travel brake system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
11
11
12
13
13
13
14
14
14
14
15
16
17
18
18
19
19
19
20
20
20
20
20
20
20
20
20
20
20
21
22
23
23
24
25
25
26
27
27
28
28
29
30
31
32
33
34
35
35
35
36
36
36
37
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
56
57
58
59
60
Позиция на иллюстрации Заводской номер детали Название детали
1 29220001251 CONNECTOR В корзину
2 4030000552 O-Ring В корзину
3 29220001261 CONNECTOR OF BRAKE В корзину
4 29220020671 Brake pipe В корзину
5 4041001835 Hose assembly В корзину
6 29220009221 Block В корзину
7 4011001305 Screw В корзину
8 4120004340 Switch В корзину
9 4190000020 CLIP В корзину
10 26030001911 Hose clamp В корзину
11 4011001295 Screw В корзину
12 29220020651 Brake pipe В корзину
13 4011001314 Screw В корзину
14 4015000425 Washer В корзину
15 29220013761 Protecting plate В корзину
16 29220013751 Protecting plate В корзину
17 29220020631 Brake pipe В корзину
18 29220010161 Three-way nipple В корзину
19 4190000149 Nipple В корзину
20 4190000141 Nipple В корзину
21 4120006300 Brake valve В корзину
22 4011001301 Screw В корзину
23 4190000143 Three-way nipple В корзину
24 29220018821 Screw В корзину
25 4015000426 Washer В корзину
26 4120002658 Non-return valve В корзину
27 4120005111 Accumulator В корзину
28 29220010301 U-bolt В корзину
29 4013000384 Nut В корзину
30 4011001249 Screw В корзину
31 4013000370 Nut В корзину
32 29220014001 Bracket В корзину
33 29220013251 Plate В корзину
34 29220013271 Plate В корзину
35 4041000766 Nipple В корзину
36 4041000768 O-RING LGB168-11524 В корзину
37 4041001992 Hose assembly В корзину
38 29220013951 Hose assembly В корзину
39 29220013961 Hose assembly В корзину
40 4041000773 Hose assembly В корзину
41 4041001837 Hose assembly В корзину
42 4041001836 Hose assembly В корзину
43 29220010311 Rubber sleeve В корзину
44 29230008271 Rubber mat В корзину
45 29220010271 Nipple В корзину
46 4041001986 Hose assembly В корзину
47 4041001765 Hose assembly В корзину
48 4011001284 Screw В корзину
49 4120002678 Overflow valve В корзину
50 4120001901 Nipple В корзину
51 29220017621 Nipple В корзину
52 4011001294 Screw В корзину
53 4120004417 Hydraulic fluid filter В корзину
54 29220012581 Nipple В корзину
55 4030000894 O-ring В корзину
56 4041000650 PIPE LGB124-005113 В корзину
57 4041002023 Hose assembly В корзину
58 4041001367 Hose assembly В корзину
59 29010035891 Canvas cover В корзину
60 4120004417001 Filter insert В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
