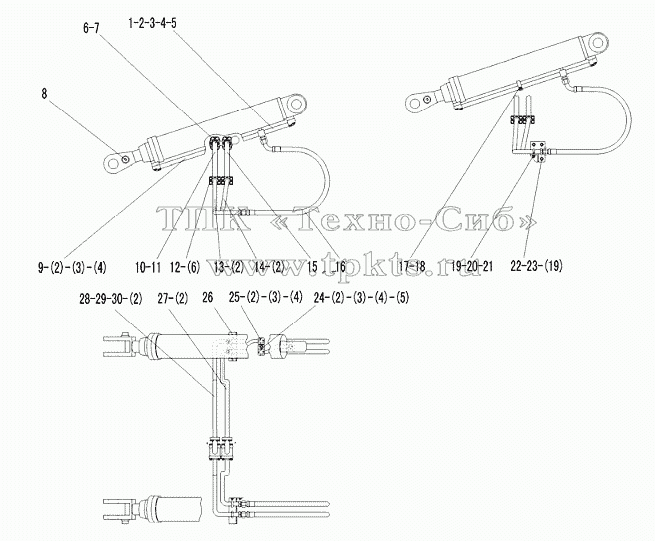

Каталоги запасных частей к спецтехнике SDLG LG938L LIFTING CYLINDER ASSEMBLY
1
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
29130004121 |
|
BIG CHAMBER STEEL TUBE OF RIGHT LIFTING CYLINDER |
В корзину
|
| 2 |
4030000279 |
|
O-RING |
В корзину
|
| 3 |
4011000309 |
|
BOLT |
В корзину
|
| 4 |
4011000164 |
|
BOLT |
В корзину
|
| 5 |
4011000447 |
|
BOLT |
В корзину
|
| 6 |
4011000475 |
|
BOLT |
В корзину
|
| 7 |
4041000027 |
|
FLANGE |
В корзину
|
| 8 |
4120000867 |
|
LIFT CYLINDER |
В корзину
|
| 9 |
29130004131 |
|
OIL TUBE OF SMALL CHAMBER RIGHT LIFTING CYLINDER |
В корзину
|
| 10 |
29130008301 |
|
SMALL CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER |
В корзину
|
| 11 |
4030000029 |
|
O-RING |
В корзину
|
| 12 |
4041000137 |
|
FLANGE |
В корзину
|
| 13 |
29130008311 |
|
FROM VALVE TO LEFT LIFTING CYLINDER SMALL CHAMBER TUBE |
В корзину
|
| 14 |
29130008321 |
|
FROM VALVE TO LEFT LIFTING CYLINDER BIG CHAMBER TUBE |
В корзину
|
| 15 |
29130008351 |
|
BIG CHAMBER THREE-WAY TUBE OF LIFTING CYLINDER |
В корзину
|
| 16 |
29130010131 |
|
HOSE OF LIFTING CYLINDER |
В корзину
|
| 17 |
4011000458 |
|
BOLT |
В корзину
|
| 18 |
29130004081 |
|
CLAMP |
В корзину
|
| 19 |
4015000162 |
|
Washer |
В корзину
|
| 20 |
4011000490 |
|
U-BOLT |
В корзину
|
| 21 |
4013000007 |
|
NUT |
В корзину
|
| 22 |
29130004091 |
|
STEADY REST A |
В корзину
|
| 23 |
4011000080 |
|
BOLT |
В корзину
|
| 24 |
29130004071 |
|
BIG CHAMBER TUBE OF LEFT LIFTING CYLINDER |
В корзину
|
| 25 |
29130004021 |
|
OIL TUBE OF SMALL CHAMBER LEFT LIFTING CYLINDER |
В корзину
|
| 26 |
29130004111 |
|
STEADY REST B |
В корзину
|
| 27 |
29130008331 |
|
FROM VALVE TO RIGHT LIFTING CYLINDER BIG CHAMBER TUBE |
В корзину
|
| 28 |
29130008341 |
|
FROM VALVE TO RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE |
В корзину
|
| 29 |
4041000774 |
|
PLUG |
В корзину
|
| 30 |
4041000767 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
