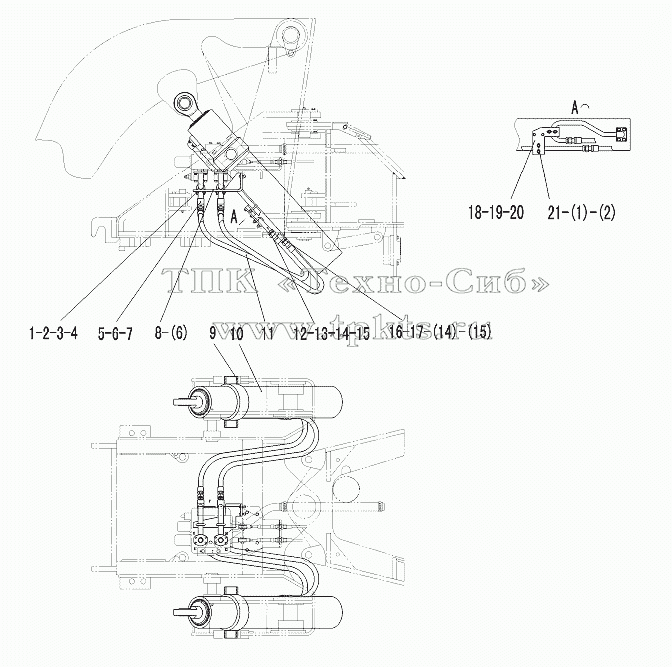

Каталоги запасных частей к спецтехнике SDLG LG952 LIFTING CYLINDER ASSEMBLY
/31.gif)
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
4015000162 |
|
Washer |
В корзину
|
| 2 |
4013000007 |
|
NUT |
В корзину
|
| 3 |
4041001018 |
|
PLATE LGB160-3040 |
В корзину
|
| 4 |
4041001017 |
|
U-BOLT LGB159-13040 |
В корзину
|
| 5 |
4030000029 |
|
O-RING |
В корзину
|
| 6 |
4011000475 |
|
BOLT |
В корзину
|
| 7 |
29130009051 |
|
TUBE |
В корзину
|
| 8 |
29130010291 |
|
SHELF |
В корзину
|
| 9 |
29130009061 |
|
BUSTING |
В корзину
|
| 10 |
4120000170 |
|
LIFT ARM CYLINDER HSGK-160x80x930-380 |
В корзину
|
| 11 |
4041000741 |
|
PIPE LGB127-012134 |
В корзину
|
| 12 |
29130009072 |
|
OIL TUBE ASSEMBLY OF BIG CHAMBER LIFTING CYLINDER |
В корзину
|
| 13 |
29130009082 |
|
OIL TUBE ASSEMBLY OF BIG CHAMBER LIFTING CYLINDER |
В корзину
|
| 14 |
4030000026 |
|
O-RING |
В корзину
|
| 15 |
4011000474 |
|
BOLT |
В корзину
|
| 16 |
29130009092 |
|
OIL TUBE ASSEMBLY OF SMALL CHAMBER LIFTING CYLINDER |
В корзину
|
| 17 |
29130009102 |
|
OIL TUBE ASSEMBLY OF SMALL CHAMBER LIFTING CYLINDER |
В корзину
|
| 18 |
4011000458 |
|
BOLT |
В корзину
|
| 19 |
29130010832 |
|
MOUNTED PLATE |
В корзину
|
| 20 |
29130010842 |
|
MOUNTED PLATE |
В корзину
|
| 21 |
4041001000 |
|
U-BOLT |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
