Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG953 › LG9530F1-4 IMPLEMENT HYDRAULIC SYSTEM

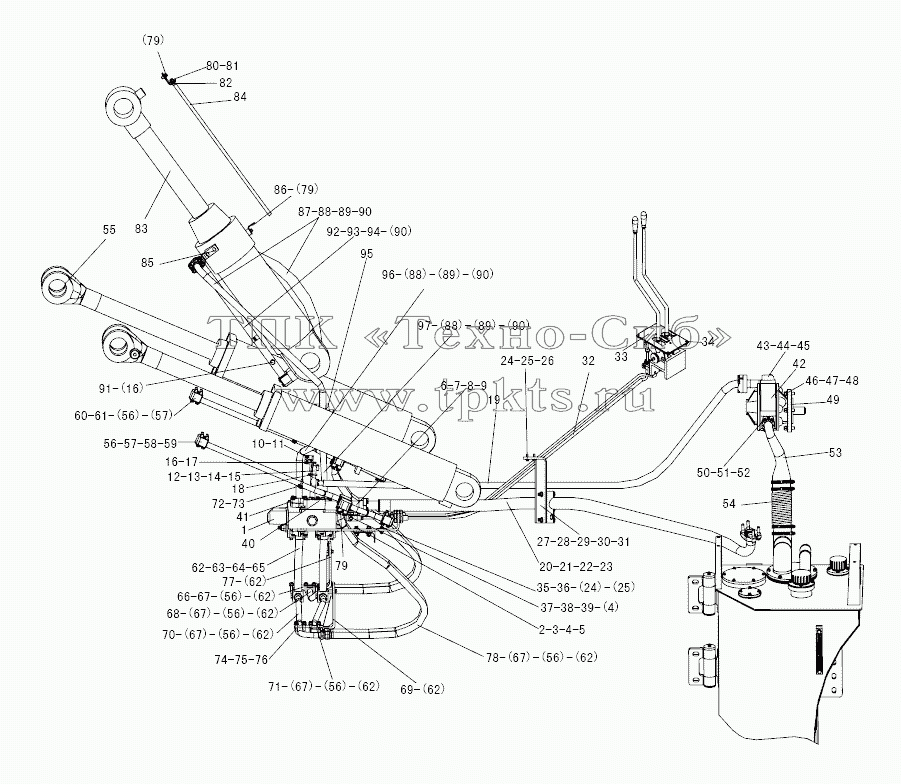

Каталоги запасных частей к спецтехнике SDLG LG953 LG9530F1-4 IMPLEMENT HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
6
7
8
9
11
12
16
16
17
18
19
20
21
22
23
24
24
25
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
44
45
46
47
48
49
50
51
52
53
54
55
56
56
56
56
56
56
56
57
57
58
59
60
61
65
66
67
67
67
67
67
68
69
70
71
72
73
74
75
77
78
79
79
79
82
83
84
85
86
87
88
88
88
92
94
95
96
97
Позиция на иллюстрации Заводской номер детали Название детали
1 4120000703 MULTIPLE UNIT VALVE В корзину
2 29120009141 MOUNTED PLATE OF MULTIPLE UNIT VALVE В корзину
3 4011000477 BOLT В корзину
6 4011000055 BOLT В корзину
7 4011000058 BOLT В корзину
8 4011000476 BOLT В корзину
9 29120009161 RENTURN TUBE OF MULTIPLE UNIT VALVE В корзину
11 29120013911 WELDING SHELF В корзину
12 29120013731 INPUT TUBE OF MULTIPLE UNIT VALVE В корзину
16 4041000156 PLUG LGB13501421 В корзину
17 4030000238 O-RING В корзину
18 4011000605 U-BOLT В корзину
19 29120013901 INPUT PIPE OF THECONTROL VALE В корзину
20 4041000011 FLANGE В корзину
21 4041000553 PIPE В корзину
22 4030000130 O-RING В корзину
23 4011000479 BOLT В корзину
24 4011000455 BOLT В корзину
25 4015000072 WASHER В корзину
26 29120009121 SHELF В корзину
27 4011000053 BOLT В корзину
29 4015000162 Washer В корзину
30 29120009091 PRESS PLATE В корзину
31 29120009101 RUBBER PLATE В корзину
32 29120001401 CONTROL AXIS В корзину
33 4120001019 OPERATING GEAR В корзину
34 4011000475 BOLT В корзину
35 29120009111 COVER SHEET В корзину
36 4013000033 NUT В корзину
37 29120000071 PIN В корзину
38 4016000035 SPLIT PIN В корзину
39 29120000081 YOKE CONNECTOR В корзину
40 4030000031 O-RING В корзину
41 4015000234 WASHER В корзину
42 4120000684 GEAR PUMP В корзину
44 29110001021 OUT-OIL TUBE В корзину
45 4030000029 O-RING В корзину
46 4012000003 DOUBLE-SCREW BOLT В корзину
47 4013000011 NUT В корзину
48 4015000168 WASHER В корзину
49 29110000041 SEALING WASHER В корзину
50 4030000133 O-RING В корзину
51 4041000009 FLANGE В корзину
52 4011000320 BOLT В корзину
53 29110001061 INTAKE OIL TUBE OF PUMP В корзину
54 29110001111 PIPE В корзину
55 4120000558 LIFTING CYLINDER В корзину
56 4030000026 O-RING В корзину
57 4011000473 BOLT В корзину
58 29130001021 SMALL CHAMBER TUBE OF LEFT LIFT CYLINDER В корзину
59 29130001171 BIG CHAMBER TUBE OF LEFT LIFT CYLINDER В корзину
60 29130001031 SMALL CHAMBER TUBE OF RIGHT LIFT CYLINDER В корзину
61 29130001181 BIG CHAMBER TUBE OF RIGHT LIFT CYLINDER В корзину
65 29130008152 TUBE В корзину
66 29130008181 BIG CHAMBER RIGHE TUBE OF LIFTING В корзину
67 4041000043 FLANGE В корзину
68 29130008201 SMALL CHAMBER RIGHE TUBE OF LIFTING В корзину
69 29130009011 LEFT SHELF В корзину
70 29130008221 BIG CHAMBER LEFT TUBE OF LIFTING В корзину
71 29130008241 SMALL CHAMBER LEFT TUBE OF LIFTING В корзину
72 29130000111 CLAMP В корзину
73 4011000458 BOLT В корзину
74 4011000556 U-BOLT В корзину
75 4013000007 NUT В корзину
77 29130008141 RIGHT SHELF В корзину
78 29130001211 OIL PIPE OF LIFTING CYLINDER В корзину
79 4011000447 BOLT В корзину
82 29140000021 CLAMPING PLATE В корзину
83 4120000559 TILT CYLINDER В корзину
84 29140000031 INDICATING ROD OF BUCKET В корзину
85 4011000488 BOLT В корзину
86 29140000041 CONDUIT OF INDICATING ROD В корзину
87 4041000177 PIPE В корзину
88 4041000056 FLANGE В корзину
92 4011000309 BOLT В корзину
94 29140001021 BIG CHAMBER TUBE OF TILT CYLINDER В корзину
95 29140001121 CLAMPLE В корзину
96 29140001091 BIG CHAMBER TUBE OF TILT CYLINDER В корзину
97 29140001111 SMALL CHAMBER TUBE OF TILT CYLINDER В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
