Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG953 › LINKAGE STRUCTURE

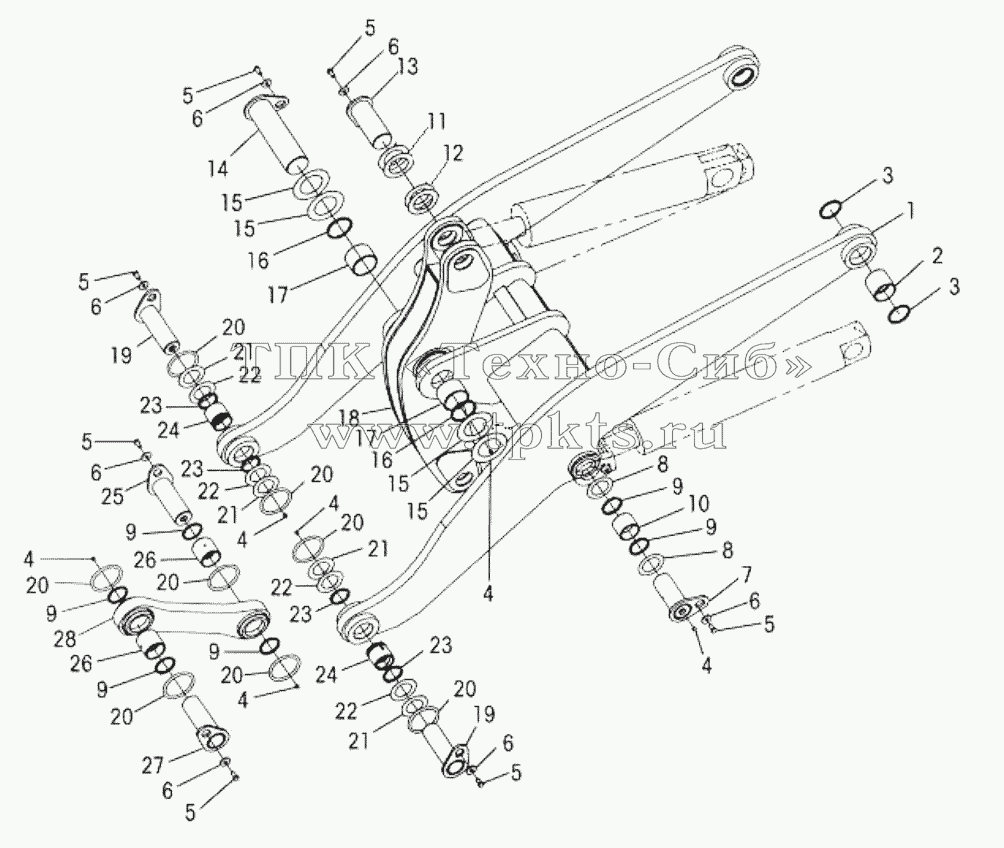

Каталоги запасных частей к спецтехнике SDLG LG953 LINKAGE STRUCTURE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
8
8
9
9
9
9
9
9
10
11
12
13
14
15
15
15
15
16
16
17
17
18
19
19
20
20
20
20
20
20
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
25
26
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 29150001021 LIFT ARM В корзину
2 4043000030 BUSH В корзину
3 4043000057 PUSTRING В корзину
4 4030000065 GREASE NIPPLE В корзину
5 4011000094 BOLT В корзину
6 4040000002 WASHER В корзину
7 4043000014 PIN В корзину
8 4043000035 SPACER В корзину
9 4043000056 PUSTRING В корзину
10 4043000028 BUSH В корзину
11 4043000038 SPACER В корзину
12 4043000037 SPACER В корзину
13 4043000021 PIN В корзину
14 4043000338 PIN LGB301-110x212Rx405/2-40Cr В корзину
15 4043000043 SPACER LGB303-110x180x1 В корзину
16 4043000058 PUSTRING В корзину
17 4043000031 BUSH В корзину
18 29150009701 ROCKER В корзину
19 4043000173 PIN В корзину
20 4043000059 O-RING В корзину
21 4043000033 SPACER В корзину
22 4043000034 SPACER В корзину
23 4043000055 PUSTRING В корзину
24 4043000026 BUSH В корзину
25 4043000015 PIN В корзину
26 4043000027 BUSH В корзину
27 4043000060 PIN В корзину
28 29150001041 LINDAGE ROD В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
