Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG956 › IMPLEMENT HYDRAULIC SYSTEM

Каталоги запасных частей к спецтехнике SDLG LG956 IMPLEMENT HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
7
7
8
9
10
11
12
12
12
13
13
14
15
16
16
16
17
18
19
19
19
20
20
20
21
22
23
24
25
25
26
27
28
29
30
30
30
31
31
31
32
33
34
35
36
36
36
36
36
36
36
36
36
36
36
37
38
38
38
38
38
38
38
39
39
39
39
39
39
39
39
39
39
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
54
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76

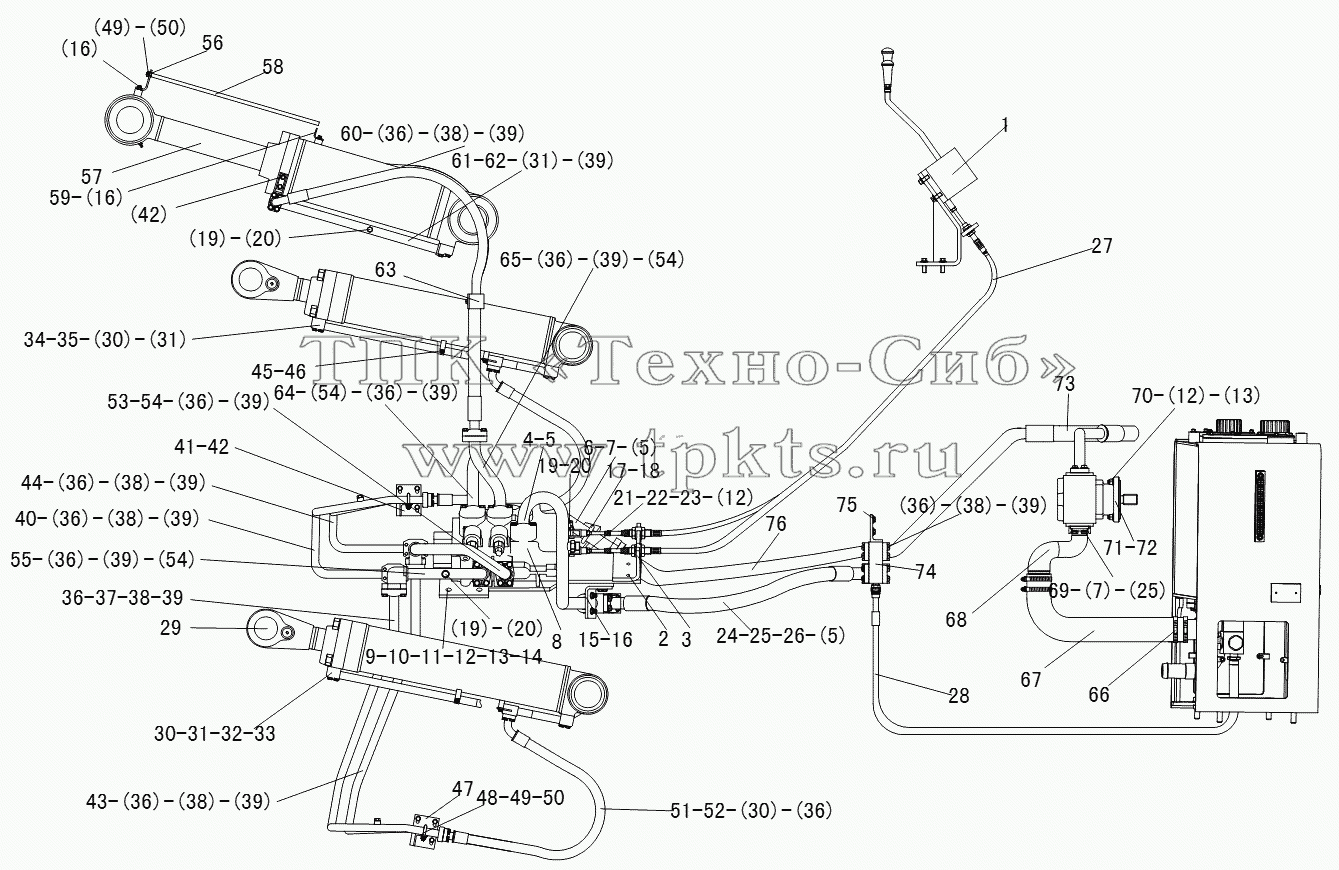

Позиция на иллюстрации Заводской номер детали Название детали
1 4120001071 CONTROL SYSTEM LG12-936CZJG01 В корзину
2 4011000474 BOLT В корзину
3 2912000002 BEARER В корзину
4 2912000003 OIL RETURN TUBE OF THE CONTROL VALVE В корзину
5 4030000130 O-RING В корзину
6 4041000010 FLANGE В корзину
7 4011000479 BOLT В корзину
8 4120000561 CONTROL VALVE SD32-18 В корзину
9 2912000004 CLAMPING PLATE OF CONTROL VALVE В корзину
10 4011000056 BOLT В корзину
11 4011000057 BOLT В корзину
12 4015000168 WASHER В корзину
13 4013000011 NUT В корзину
14 4011000149 BOLT GB16674-M16x50EpZn-8.8 В корзину
15 2912000005 FRAME В корзину
16 4011000447 BOLT В корзину
17 4011000557 U-BOLT JB/ZQ4321-42Zn-Q235A.F В корзину
18 2912000006 OIL INLET TUBE OF MULTIPLE VALVE В корзину
19 4041000156 PLUG LGB13501421 В корзину
20 4030000238 O-RING В корзину
21 2912000007 PIN ROLL В корзину
22 4016000035 SPLIT PIN В корзину
23 2912000008 JOINT HEAD В корзину
24 4041000166 TUBE LGB161014120 В корзину
25 4041000011 FLANGE В корзину
26 4011000477 BOLT В корзину
27 2912001097 CONTROL AXIS В корзину
28 4041000687 TUBE LGB165010130 В корзину
29 4120000555 LIFT CYLINDER HSGF-165x90x767-1427 В корзину
30 4030000026 O-RING В корзину
31 4011000473 BOLT В корзину
32 2913000002 OIL TUBE OF SMALL CHAMBER LEFT LIFTING CYLINDER В корзину
33 2913000003 OIL TUBE OF BIG CHAMBER LEFT LIFTING CYLINDER В корзину
34 2913000004 OIL TUBE OF SMALL CHAMBER RIGHT LIFTING CYLINDER В корзину
35 2913000005 OIL TUBE OF BIG CHAMBER RIGHT LIFTING CYLINDER В корзину
36 4011000475 BOLT В корзину
37 2913000006 SMALL CHAMBER TUBE OF LIFT CYLINDER В корзину
38 4041000056 FLANGE В корзину
39 4030000029 O-RING В корзину
40 2913000007 SMALL CHAMBER TUBE OF LIFT CYLINDER В корзину
41 2913000008 CLAMPING PLATE В корзину
42 4011000488 BOLT В корзину
43 2913000009 BIG CHAMBER TUBE OF LIFT CYLINDER В корзину
44 2913000010 BIG CHAMBER TUBE OF LIFT CYLINDER В корзину
45 2913000011 CAMPLE В корзину
46 4011000458 BOLT В корзину
47 2913000012 CLAMPING PLATE В корзину
48 4011000556 U-BOLT В корзину
49 4013000007 NUT В корзину
50 4015000162 Washer В корзину
51 2913000033 OIL PIPE OF LIFTING CYLINDER В корзину
52 4041000043 FLANGE В корзину
53 2913000013 THREE TUBE OF LIFT CYLINDER В корзину
54 4041000027 FLANGE В корзину
55 2913000014 THREE TUBE OF LIFT CYLINDER В корзину
56 2914000002 CLAMPING PLATE В корзину
57 4120000554 TILT CYLINDER HSGF-180x90x538-1092 В корзину
58 2914000003 INDICATING ROD OF BUCKET В корзину
59 2914000004 CONDUIT OF INDICATING ROD В корзину
60 4041000169 TUBE LGB106012165 В корзину
61 4011000309 BOLT В корзину
62 2914000005 BIG CHAMBER TUBE OF TILT CYLINDER В корзину
63 2914000006 CLAMP OF TILT CYLINDER В корзину
64 2914000016 OIL TUBE ASSEMBLY OF TILT CYLINDER B В корзину
65 2914000014 OIL TUBE ASSEMBLY OF TILT CYLINDER A В корзину
66 4017000018 CLAMP В корзину
67 2911000002 INTAKE OIL HOSE OF PUMP В корзину
68 2911000006 INTAKE OIL TUBE OF PUMP В корзину
69 4030000235 O-RING В корзину
70 4012000003 DOUBLE-SCREW BOLT В корзину
71 4120000401 WORKING PUMP CBGJ3100A В корзину
72 2911000004 SEALING PLATE OF PUMP В корзину
73 4041000690 TUBE LGB106413080 В корзину
74 2911000005 VALVE BLOCK В корзину
75 4011000560 BOLT В корзину
76 4041000164 TUBE LGB105012120 В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
