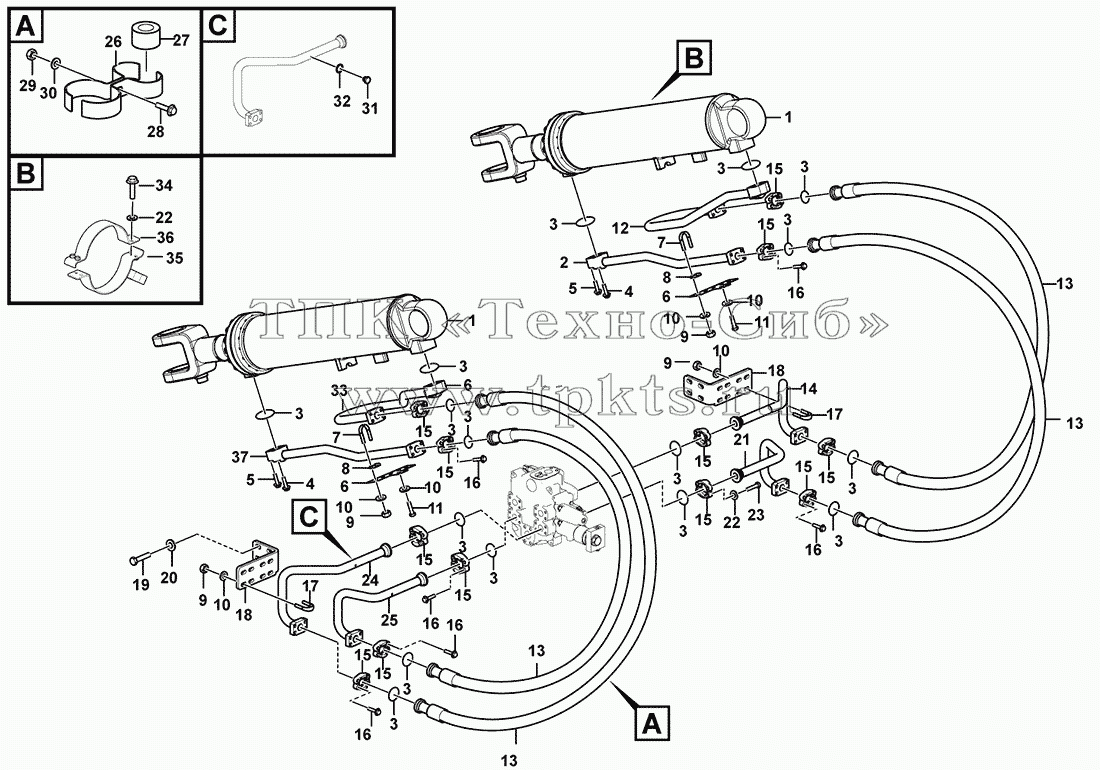

Каталоги запасных частей к спецтехнике SDLG LG956F Lift cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
11
11
12
13
13
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 4120005999 Boom cylinder В корзину
2 29130021711 Pipe В корзину
3 4030000026 O-RING В корзину
4 4011001298 Screw В корзину
5 4011001288 Screw В корзину
6 29130013141 Anchor plate В корзину
7 4041001017 U-BOLT LGB159-13040 В корзину
8 4041001018 PLATE LGB160-3040 В корзину
9 4013000370 Nut В корзину
10 4015000426 Washer В корзину
11 4011001248 Screw В корзину
12 29130013751 Pipe В корзину
13 29130014321 Hose В корзину
14 29130013701 Pipe В корзину
15 4041000026 FLANGE В корзину
16 4011001300 Screw В корзину
17 4041000958 U-BOLT В корзину
18 29130013691 Bracket В корзину
19 4011001250 Screw В корзину
20 4015000428 Washer В корзину
21 29130013721 Pipe В корзину
22 4015000433 Washer В корзину
23 4011001354 Screw В корзину
24 29130013771 Pipe В корзину
25 29130013781 Pipe В корзину
26 29130010371 CLAMP В корзину
27 4041000869 CUSHION В корзину
28 4011001296 Screw В корзину
29 4013000373 Nut В корзину
30 4015000430 Washer В корзину
31 4041000774 PLUG В корзину
32 4041000767 O-RING В корзину
33 29130013671 Pipe В корзину
34 4011001280 Screw В корзину
35 29130021801 Clamp В корзину
36 29130022171 Clamp В корзину
37 29130021771 Pipe В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
