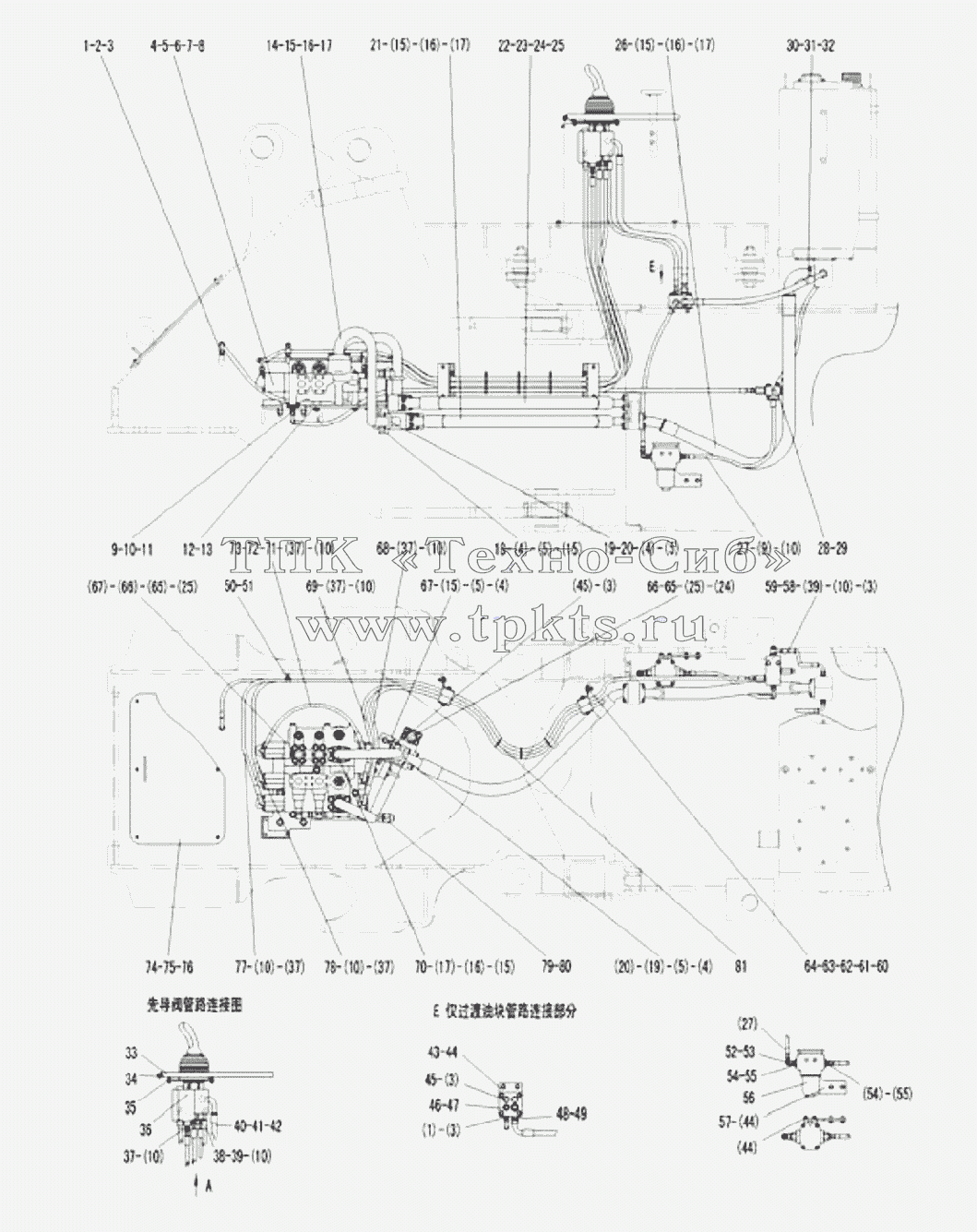

Каталоги запасных частей к спецтехнике SDLG LG956L HYDRAULIC CONTROL ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
7
8
9
9
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
19
19
20
20
21
22
23
24
24
25
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
37
37
37
37
37
38
39
39
40
41
42
43
44
44
44
45
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
65
66
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
Позиция на иллюстрации Заводской номер детали Название детали
1 4041000604 JOINT В корзину
2 29120016561 OIL PIPE В корзину
3 4041000767 O-RING В корзину
4 4015000168 WASHER В корзину
5 4013000011 NUT В корзину
6 4011000057 BOLT В корзину
7 4011000056 BOLT В корзину
8 4120002304 Control valve В корзину
9 29120007651 JOINT В корзину
10 29120014931 WASHER В корзину
11 29120016551 FRONT PILOT PIPE В корзину
12 29120016251 CLAMPING PLATE OF CONTROL VALVE В корзину
13 4011000149 BOLT GB16674-M16x50EpZn-8.8 В корзину
14 29120000031 OIL OUTLET TUBE OF OIL INLET TUBE В корзину
15 4011000477 BOLT В корзину
16 4041000011 FLANGE В корзину
17 4030000130 O-RING В корзину
18 29120000051 FTEADY REST 1 В корзину
19 4041000954 U-BOLT LGB159-14254 В корзину
20 4041000955 BOTTOM SHEET LGB160-4254 В корзину
21 4041001263 PIPE LGB161-414118 В корзину
22 4041000164 TUBE LGB105012120 В корзину
23 4041000056 FLANGE В корзину
24 4030000029 O-RING В корзину
25 4011000475 BOLT В корзину
26 29120014731 RENTURN PIPE В корзину
27 4041000632 PIPE В корзину
28 4011000473 BOLT В корзину
29 4120000448 PRESSURE SELECTION VALVE В корзину
30 29120016261 HOSE В корзину
31 4041000095 CONNECTER В корзину
32 4041000768 O-RING LGB168-11524 В корзину
33 29120015911 COVER PS В корзину
34 4014000058 SCREW В корзину
35 4011000488 BOLT В корзину
36 4120002027 PILOT VALVE В корзину
37 29120015401 FITTING В корзину
38 29120010831 FRONT PILOT PTPE В корзину
39 4011000344 BOLT В корзину
40 29120016101 OIL RETURN PIPE OF PUMP В корзину
41 4011000366 BOLT В корзину
42 29120015221 WASHER В корзину
43 29120016901 MOUNTED PLATE В корзину
44 4011000447 BOLT В корзину
45 4041000774 PLUG В корзину
46 29120012111 TRANSITION BLOCK В корзину
47 4011000279 BOLT GB16674-M10x60EpZn-8.8 В корзину
48 4041000143 STAIGHT JOINT LGB120-02222 В корзину
49 4041000771 O-RING В корзину
50 4011000461 BOLT В корзину
51 29120007671 CLAMP В корзину
52 4041001023 JOINT В корзину
53 4030000240 O-RING В корзину
54 29120015081 JOINT В корзину
55 4030000276 O-RING В корзину
56 4120001954 STRAINER В корзину
57 29120016021 PLATE В корзину
58 29120007561 OIL RETURN PIPE OF SELECTION VALVE В корзину
59 4041000150 STAIGHT JOINT В корзину
60 4011000560 BOLT В корзину
61 29120016951 MOUNTED PLATE В корзину
62 29120016741 CLAMP В корзину
63 29120016351 MOUNTED PLATE В корзину
64 4011000493 BOLT В корзину
65 4041000716 DUST-PREVENTION CAP В корзину
66 4041000027 FLANGE В корзину
67 29120016141 FIXED BEARER В корзину
68 29120016571 PIPE В корзину
69 29120016581 PIPE В корзину
70 29120016121 FEEDING STEEL TUBE OF MULTIPLE UNIT VALVE В корзину
71 4041001047 CONNECTOR В корзину
72 4030000530 O-RING В корзину
73 4041001223 HOSE LGB125-003060 В корзину
74 29120014012 FRONT CAP В корзину
75 4011000081 BOLT В корзину
76 4015000197 WASHER В корзину
77 29120016591 PIPE В корзину
78 29120016601 PIPE В корзину
79 4041000708 BLOCKING В корзину
80 4030000504 O-RING GB3452.1-25.8x1.80G В корзину
81 4190000020 CLIP В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
