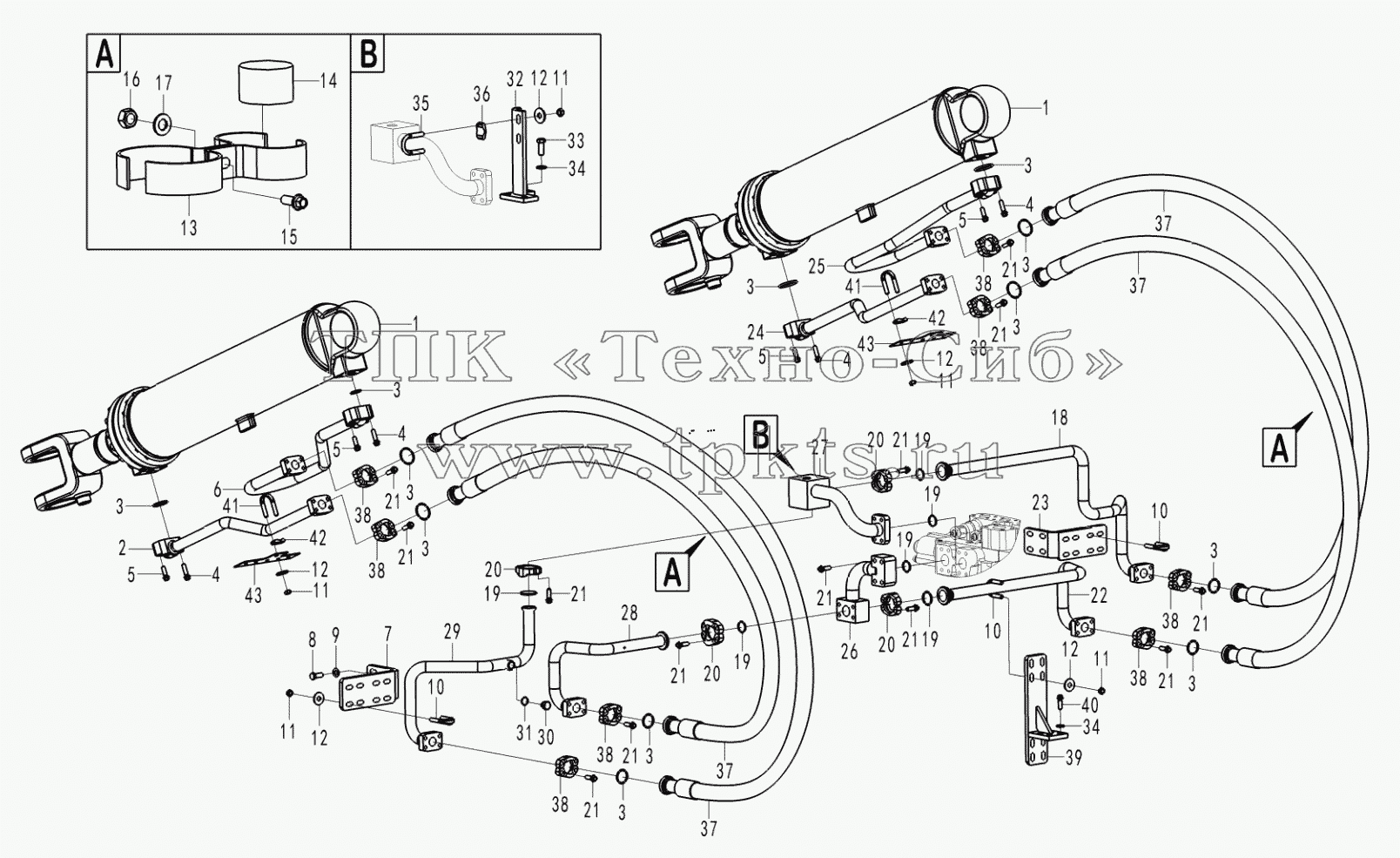

Каталоги запасных частей к спецтехнике SDLG LG958N Lifting cylinder assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
10
10
11
11
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
37
37
38
38
38
38
38
38
38
38
39
40
41
41
42
42
43
43
Позиция на иллюстрации Заводской номер детали Название детали
1 4120004336 Lifting cylinder В корзину
2 29130013651 Pipe В корзину
3 4030000026 O-RING В корзину
4 4011000473 BOLT В корзину
5 4011000309 BOLT В корзину
6 29130013671 Pipe В корзину
7 29130016191 Bracket В корзину
8 4011000089 BOLT В корзину
9 4015000168 WASHER В корзину
10 4041000958 U-BOLT В корзину
11 4013000007 NUT В корзину
12 4015000197 WASHER В корзину
13 29130010821 Clamp В корзину
14 4041000869 CUSHION В корзину
15 4011000458 BOLT В корзину
16 4013000033 NUT В корзину
17 4015000072 WASHER В корзину
18 29130016151 Pipe В корзину
19 4030000029 O-RING В корзину
20 4041000056 FLANGE В корзину
21 4011000475 BOLT В корзину
22 29130016171 Pipe В корзину
23 29130016211 Bracket В корзину
24 29130013731 Pipe В корзину
25 29130013751 Pipe В корзину
26 29130016061 Pipe В корзину
27 29130016031 Pipe В корзину
28 29130016131 Pipe В корзину
29 29130016111 Pipe В корзину
30 4041000774 PLUG В корзину
31 4041000767 O-RING В корзину
32 29130016091 Bracket В корзину
33 4011000082 BOLT В корзину
34 4015000162 Washer В корзину
35 4041001141 U-BOLT LGB159-03646 В корзину
36 4041001142 PADDING LGB160-3646 В корзину
37 29130014321 Hose В корзину
38 4041000026 FLANGE В корзину
39 29130016251 Bracket В корзину
40 4011000163 BOLT GB16674-M10x40EpZn-8.8 В корзину
41 4041001017 U-BOLT LGB159-13040 В корзину
42 4041001018 PLATE LGB160-3040 В корзину
43 29130013141 Anchor plate В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
