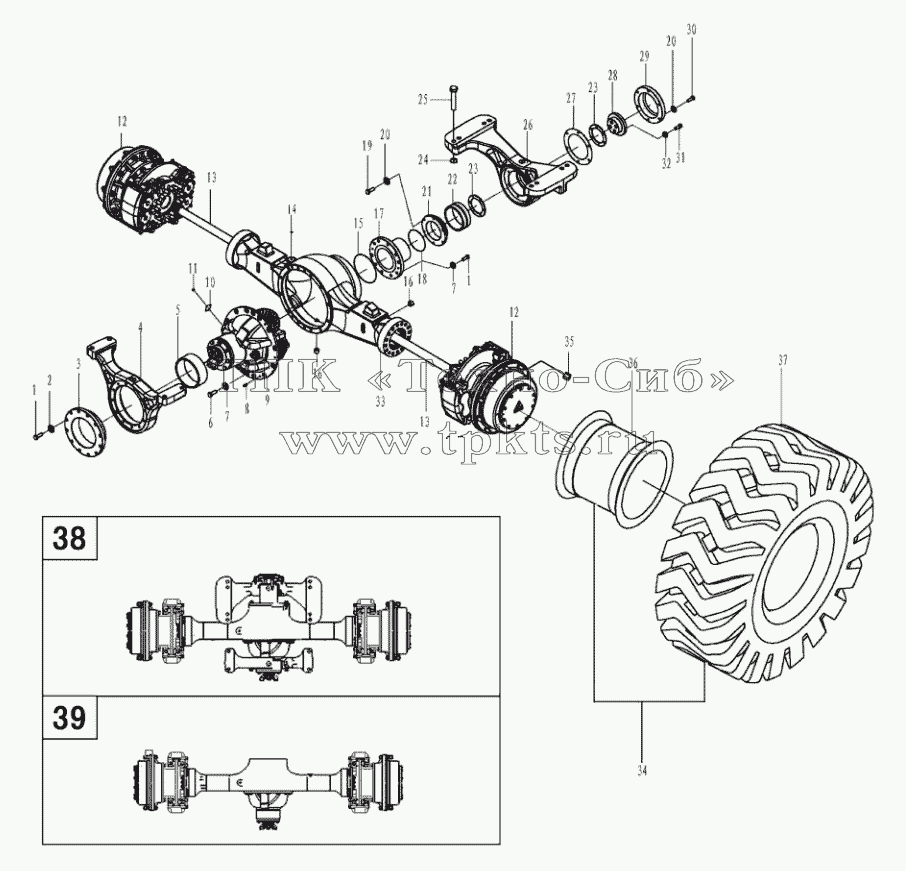

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 4011000512 | BOLT GB5785-M16x1.5x50EpZn-8.8 | В корзину | |
2 | 29070009511 | WASHER | В корзину | |
3 | 29090000062 | Sleeve | В корзину | |
4 | 29090100051 | Bracket | В корзину | |
5 | 29090000051 | SLEEVE | В корзину | |
6 | 4011000494 | BOLT M16x1.5x45EpZn-8.8 | В корзину | |
7 | 4015000098 | WASHER GB93-16-65Mn | В корзину | |
8 | 4016000124 | PIN | В корзину | |
9 | 29090010251 | Final drive | В корзину | |
10 | 29090009571 | Scutcheon | В корзину | |
11 | 4019000012 | Rivet | В корзину | |
12 | 29090009491 | Hub reduction | В корзину | |
13 | 29090008481 | Drive shaft | В корзину | |
14 | 4110000818 | Nozzle | В корзину | |
15 | 4041000021 | O-RING LGB308-260x3.5 | В корзину | |
16 | 29070012481 | Plug | В корзину | |
17 | 29090009551 | Support shaft | В корзину | |
18 | 4030000021 | O-RING GB3452.1-160x5.30G | В корзину | |
19 | 4011000090 | BOLT | В корзину | |
20 | 29070010131 | WASHER | В корзину | |
21 | 29090000101 | SEALING COVER | В корзину | |
22 | 29090000112 | Sleeve | В корзину | |
23 | 29090000121 | BUSHING | В корзину | |
24 | 4011000583 | Screw | В корзину | |
25 | 4013000263 | Nut | В корзину | |
26 | 29090100061 | Bracket | В корзину | |
27 | 29090000161 | SPACER | В корзину | |
28 | 29090000131 | SPACER | В корзину | |
29 | 29090000141 | COVER | В корзину | |
30 | 4011000064 | BOLT GB5782-M12x50EpZn-8.8 | В корзину | |
31 | 4011000113 | BOLT GB5785-M20x1.5x90EpZn-8.8 | В корзину | |
32 | 4015000030 | WASHER | В корзину | |
33 | 29090009811 | Rear axle casing | В корзину | |
34 | 29090009591 | Wheel assembly | В корзину | |
35 | 29070015891 | Nut | В корзину | |
36 | 4110001502 | Rim | В корзину | |
37 | 4110000006 | TIRE ASSY | В корзину | |
38 | 29090009461 | Rear axle | В корзину | |
39 | 29090009471 | Rear axle | В корзину |
