Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG958N › Hydraulic control assembly F1-2912002295

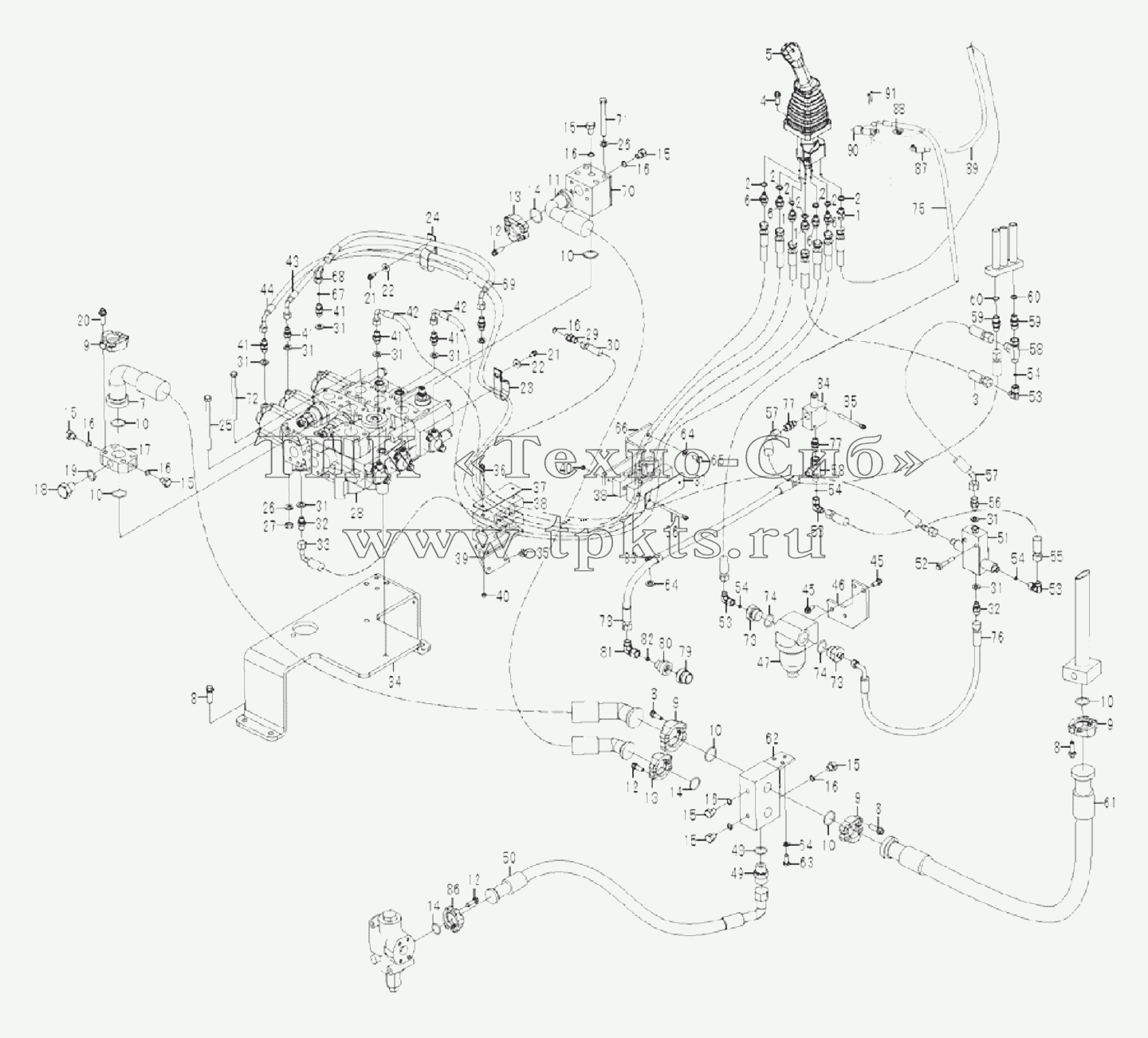

Каталоги запасных частей к спецтехнике SDLG LG958N Hydraulic control assembly F1-2912002295

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
2
2
2
3
4
5
6
6
6
6
7
8
8
8
8
9
9
9
9
10
10
10
10
10
10
11
12
12
12
13
13
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
16
17
18
19
20
21
21
22
22
23
24
25
25
26
27
28
29
30
31
31
31
31
31
31
31
31
32
32
33
34
35
36
36
37
37
38
38
39
40
40
41
41
41
41
41
42
42
43
44
45
45
46
47
48
49
50
51
52
53
53
53
53
54
54
54
54
55
56
57
57
58
58
59
59
60
60
61
62
63
64
64
64
65
66
67
68
69
70
71
72
73
73
74
74
75
76
77
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
Позиция на иллюстрации Заводской номер детали Название детали
1 29120010341 Nipple В корзину
2 29120013381 Washer В корзину
3 4041001998 Hose В корзину
4 4011000153 BOLT В корзину
5 4120002935 Control valve В корзину
6 29120021751 Nipple В корзину
7 29120022921 Hose assembly В корзину
8 4011000477 BOLT В корзину
9 4041000011 FLANGE В корзину
10 4030000130 O-RING В корзину
11 29120022961 Hose В корзину
12 4011000475 BOLT В корзину
13 4041000056 FLANGE В корзину
14 4030000029 O-RING В корзину
15 4041000774 PLUG В корзину
16 4041000767 O-RING В корзину
17 29120024131 Block В корзину
18 4041000777 THREAD PLUG LGB135-02227 В корзину
19 4041000771 O-RING В корзину
20 4011000793 BOLT В корзину
21 4011000461 BOLT В корзину
22 4015000256 WASHER В корзину
23 29030008221 PIPE CLIP В корзину
24 26370003831 Clamp В корзину
25 4011000057 BOLT В корзину
26 4015000168 WASHER В корзину
27 4013000011 NUT В корзину
28 4030000182 CONTROL VALVE D32A-18 В корзину
29 4041000604 JOINT В корзину
30 4041001999 Hose В корзину
31 29120014931 WASHER В корзину
32 29120007651 JOINT В корзину
33 4041001061 PIPE В корзину
34 29120022881 Bracket В корзину
35 4011000488 BOLT В корзину
36 4011000493 BOLT В корзину
37 29120016351 MOUNTED PLATE В корзину
38 29120021551 Clamp В корзину
39 29120019621 Bracket В корзину
40 4013000033 NUT В корзину
41 29120015401 FITTING В корзину
42 4041001455 Hose assembly В корзину
43 4041001927 Hose assembly В корзину
44 4041001938 Hose assembly В корзину
45 4011000447 BOLT В корзину
46 29120016021 PLATE В корзину
47 4120001954 STRAINER В корзину
48 4041000779 O-RING В корзину
49 29120021921 Nipple В корзину
50 29120023021 Hose В корзину
51 4120005063 Valve В корзину
52 4011000473 BOLT В корзину
53 4041001023 JOINT В корзину
54 4030000240 O-RING В корзину
55 4041002000 Hose В корзину
56 29120007661 Nipple В корзину
57 4041001861 Hose В корзину
58 29120016521 Three-way nipple В корзину
59 4041000766 Nipple В корзину
60 4041000768 O-RING LGB168-11524 В корзину
61 4041002098 Hose В корзину
62 29120023011 Block В корзину
63 4011000082 BOLT В корзину
64 4015000162 Washer В корзину
65 4011000081 BOLT В корзину
66 29120020071 Plate В корзину
67 4030000530 O-RING В корзину
68 4041001047 CONNECTOR В корзину
69 4041001223 HOSE LGB125-003060 В корзину
70 29120022981 Block В корзину
71 4011000262 Bolt В корзину
72 4011000056 BOLT В корзину
73 29120015081 JOINT В корзину
74 4030000276 O-RING В корзину
75 4041002153 Hose assembly В корзину
76 4041000580 SOFT TUBE LGB125-004040 В корзину
77 4120001901 Nipple В корзину
78 4041000650 PIPE LGB124-005113 В корзину
79 4120001773 Nipple В корзину
80 4120002702 Nipple В корзину
81 4041001063 CONNECTOR LGB143-01810 В корзину
82 4030000490 O-RING В корзину
83 26370001921 CLAMP В корзину
84 4120002679 Relief valve В корзину
85 4011000944 Screw В корзину
86 4041000027 FLANGE В корзину
87 4120001693 Joint В корзину
88 4120001400 Tee pipe coupling В корзину
89 4041000632 PIPE В корзину
90 4120005540 Control valve В корзину
91 4011000281 BOLT GB16674-M6x40EpZn-8.8 В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
