Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LG969N › Lifting cylinder hydraulic system

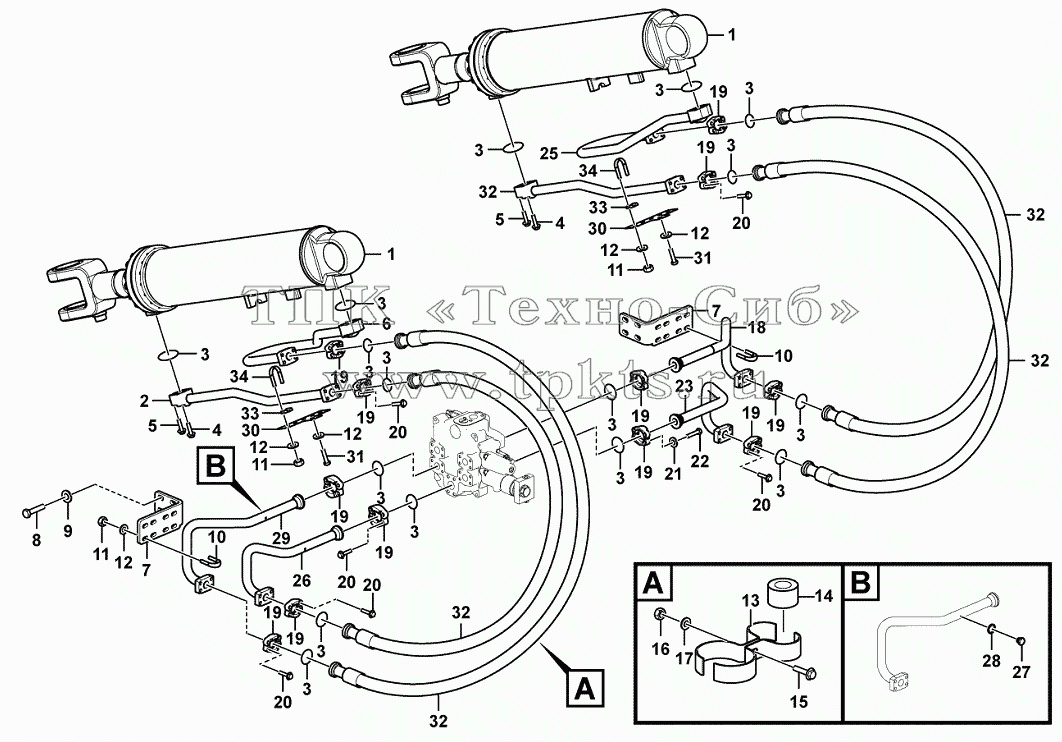

Каталоги запасных частей к спецтехнике SDLG LG969N Lifting cylinder hydraulic system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
7
7
8
9
10
10
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
21
22
23
25
26
27
28
29
30
30
31
31
32
32
32
32
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
1 4120004405 Lifting arm В корзину
2 29130013651 Pipe В корзину
3 4030000026 O-RING В корзину
4 4011000473 BOLT В корзину
5 4011000309 BOLT В корзину
6 29130013671 Pipe В корзину
7 29130013691 Bracket В корзину
8 4011000089 BOLT В корзину
9 4015000168 WASHER В корзину
10 4041000958 U-BOLT В корзину
11 4013000007 NUT В корзину
12 4015000197 WASHER В корзину
13 29130010821 Clamp В корзину
14 4041000869 CUSHION В корзину
15 4011000458 BOLT В корзину
16 4013000033 NUT В корзину
17 4015000072 WASHER В корзину
18 29130013701 Pipe В корзину
19 4041000026 FLANGE В корзину
20 4011000475 BOLT В корзину
21 4015000162 Washer В корзину
22 4011000053 BOLT В корзину
23 29130013721 Pipe В корзину
24 29130013731 Pipe В корзину
25 29130013751 Pipe В корзину
26 29130013771 Pipe В корзину
27 4041000774 PLUG В корзину
28 4041000767 O-RING В корзину
29 29130013781 Pipe В корзину
30 29130013141 Anchor plate В корзину
31 4011000082 BOLT В корзину
32 29130014321 Hose В корзину
33 4041001018 PLATE LGB160-3040 В корзину
34 4041001017 U-BOLT LGB159-13040 В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
