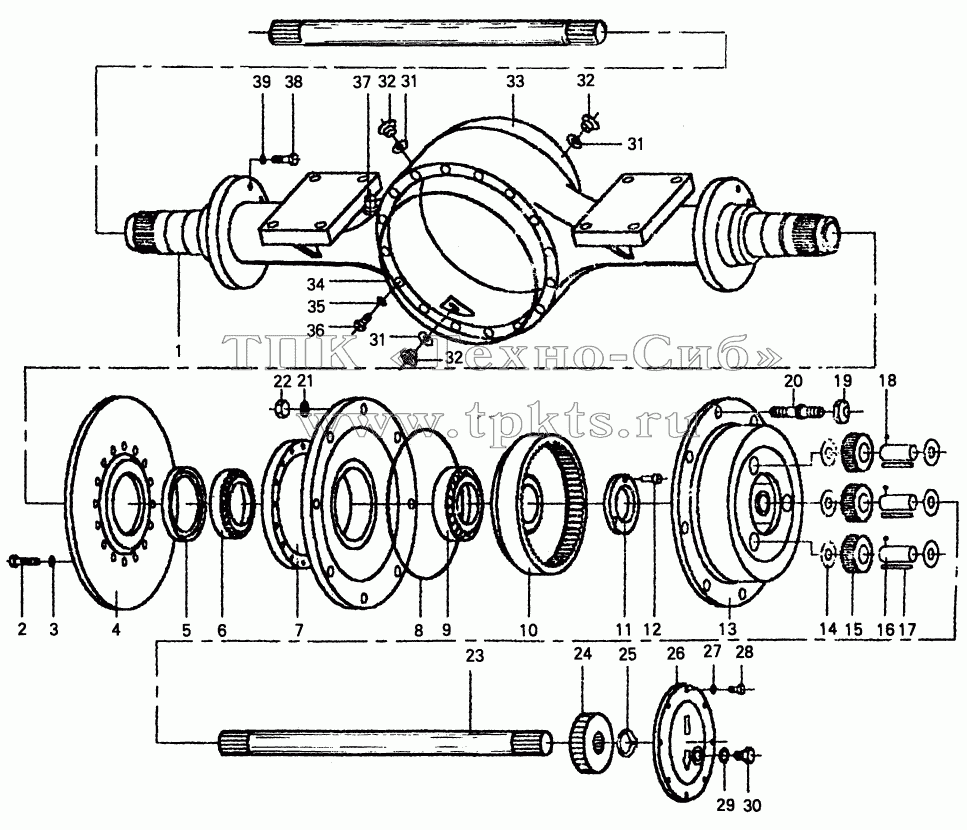

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | WZ30.25.01 | AXLE HOUSING | В корзину | |
2 | GB5785-86 | BOLT | В корзину | |
3 | GB93-87 | WASHER | В корзину | |
4 | ZL15II03.04.017 | BRAKE PLATE | В корзину | |
5 | HG4-692-67 | OIL SEA | В корзину | |
6 | GB297-84 | BEARING | В корзину | |
7 | ZL15II03.04.014 | HUB WHEAL | В корзину | |
8 | ZL10.6.3-1ЗА | O-RING | В корзину | |
9 | GB297-84 | BEARING | В корзину | |
10 | ZL10.6.3-4 | AXLE RING GEAR | В корзину | |
11 | ZL10.6.3-8 | ROUND NUT | В корзину | |
12 | GB70-85 | SCREW | В корзину | |
13 | ZL10.6.3-3 | PLANET PINION CARRIER | В корзину | |
14 | ZL10.6.3-5 | RING SNAP | В корзину | |
15 | ZL10.6.3-7 | PLANET GEAR | В корзину | |
16 | ZL10.6.3-6 | PLANET PINION SHAFT | В корзину | |
17 | GB309-84 | ROLLER 3X29.8 | В корзину | |
18 | GB308-84 | STEEL BALL ф 5 | В корзину | |
19 | ZL10.6.3-1 | RIM NUT | В корзину | |
20 | ZL10.6.3-2 | RIM BOLT | В корзину | |
21 | GB93-87 | WASHER | В корзину | |
22 | GB6170-85 | NUT M18X1.5 | В корзину | |
23 | ZL15II03.04.012 | DIFFERENTIAL AXLE | В корзину | |
24 | ZL10.6.3-9 | GEAR-SUN | В корзину | |
25 | GB894.1-86 | RING SNAP | В корзину | |
26 | COVER | COVER | В корзину | |
27 | GB93-87 | WASHER | В корзину | |
28 | GB5782-86 | BOLT M8X20 | В корзину | |
29 | JB982-77 | WASHER | В корзину | |
30 | ZL10.4АВ-69 | PLUG M20X1.5 | В корзину | |
31 | JB982-77 | WASHER | В корзину | |
32 | ZL15E2-10 | PLUG M20X1.5 | В корзину | |
33 | ZL15II03.00.017 | FRONT AXLE COVER | В корзину | |
34 | ZL15II03.00.016 | REAR AXLE COVER | В корзину | |
35 | ZL10.6-16А | O-RING | В корзину | |
36 | GB93-87 | WASHER | В корзину | |
37 | GB5785-86 | BOLT | В корзину | |
38 | ZL15F-2401070 | BREATHER PIPE ASSY | В корзину | |
39 | GB5785-86 | BOLT | В корзину | |
40 | GB93-87 | WASHER | В корзину |
