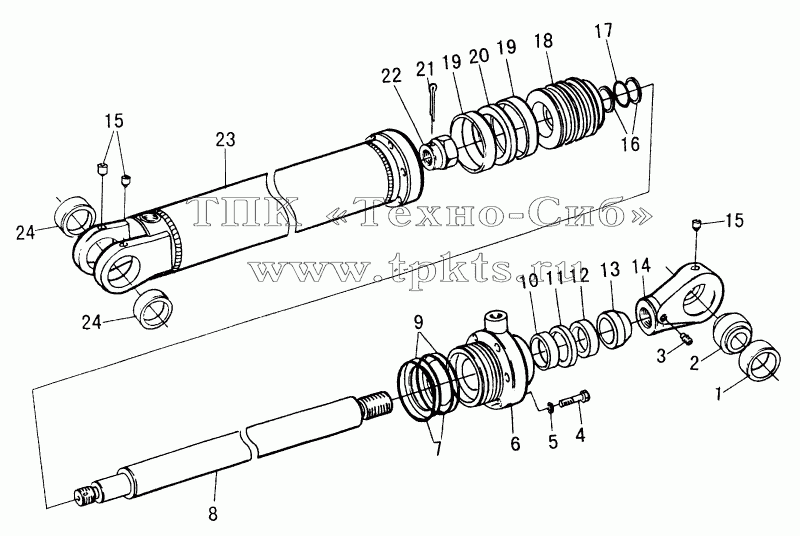

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | WZ23007-7 | BUSHING | В корзину | |
2 | GB9190-1990 | JOINT BEARING GE40ES | В корзину | |
3 | GB/T79-2000 | SCREW | В корзину | |
4 | GB/T5782-2000 | BOLT | В корзину | |
5 | GB/T93-1987 | WASHER | В корзину | |
6 | WZ93-1987 | GUIDE SLEEVE | В корзину | |
7 | GB1235-76 | O-RING | В корзину | |
8 | WZ3006-2 | PISTON ROD | В корзину | |
9 | GB1235-76 | O-RING | В корзину | |
10 | DXH68X20X25 | GUIDE RING | В корзину | |
11 | CKS-0630 | COMBINED SEAL RING | В корзину | |
12 | SEALRING | SEAL RING | В корзину | |
13 | CK-63 | OUST RING | В корзину | |
14 | WZ3007-5 | ROD HEAD | В корзину | |
15 | GB1153 | OIL POT M10X1 | В корзину | |
16 | GB1235-76 | O-RING | В корзину | |
17 | GB1235-76 | O-RING | В корзину | |
18 | WZ3007-2 | PISTON | В корзину | |
19 | DXH125X15X25 | GAIDE RING | В корзину | |
20 | CKW1250 | COMBINED SEAL RING | В корзину | |
21 | GB/T91-2000 | SPLIT PIN 5X60 | В корзину | |
22 | WZ3007-1 | NUT | В корзину | |
23 | WZ300701 | CYLINDER | В корзину | |
24 | WZ3006-1 | BUSHING | В корзину |
