Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › SDLG › LGB680 › LINKAGE MODULE

Каталоги запасных частей к спецтехнике SDLG LGB680 LINKAGE MODULE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
3
4
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
8
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
14
14
15
16
17
18
19
20
20
20
21
22
23

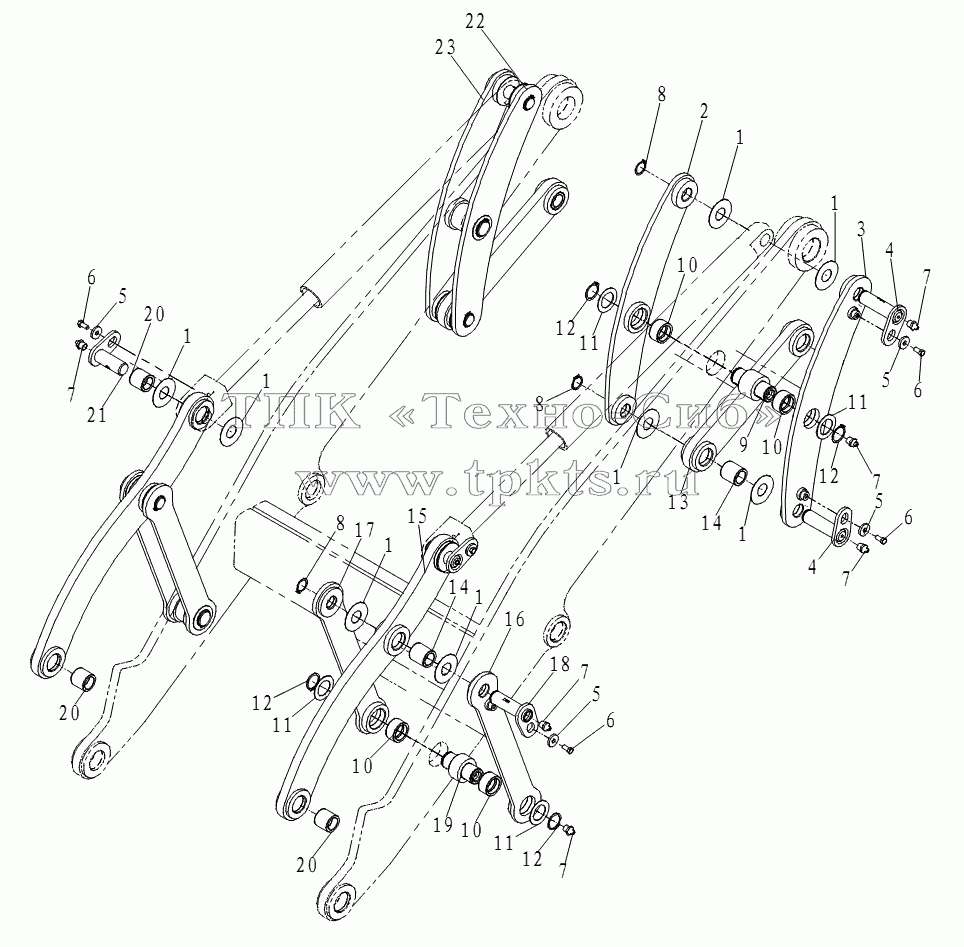

Позиция на иллюстрации Заводской номер детали Название детали
1 4043000293 SPACER LGB303-40X90X1 В корзину
2 2619000008 REAR BOOM II В корзину
3 2619000002 REAR BOOM I В корзину
4 2619000022 PIN В корзину
5 4040000001 WASHER В корзину
6 4011000197 BOLT В корзину
7 4030000065 GREASE NIPPLE В корзину
8 4015000132 SNAP RING GB894.1-40-65Mn В корзину
9 2619000021 PIN В корзину
10 4043000290 BUSHING LGB302-50X35B2 В корзину
11 4043000178 SPACER LGB303-50X80X2 В корзину
12 4015000046 SNAP RING В корзину
13 2619000003 REAR LINK В корзину
14 4043000291 BUSHING LGB302-40X60B2 В корзину
15 2619000005 FRONT BOOM В корзину
16 2619000006 FRONGT LINK I В корзину
17 2619000007 FRONGT LINK II В корзину
18 2619000016 PIN В корзину
19 2619000011 PIN В корзину
20 4043000289 BUSHING LGB302-40X50B2 В корзину
21 4043000288 PIN LGB301-40X65X115-40Cr В корзину
22 2619000009 REAR BOOM III В корзину
23 2619000010 REAR BOOM IV В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
