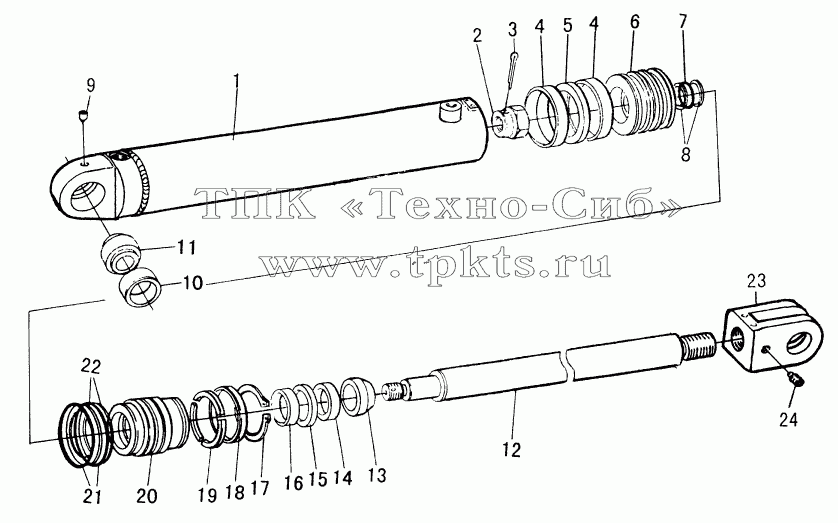

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GWZ3000201 | CYLINDER | В корзину | |
2 | NUT | NUT | В корзину | |
3 | GB/T91-2000 | SPLIT PIN 5X60 | В корзину | |
4 | DXH90X15X2.5 | GUIDE RING | В корзину | |
5 | CKW0900 | SEAL RING | В корзину | |
6 | WZ3002-3 | PISTON | В корзину | |
7 | GB1235-76 | O-RING | В корзину | |
8 | SNAPRINGa40X35 | SNAP RING a40X35 | В корзину | |
9 | GB1153-1989 | OIL CUP M10X1 | В корзину | |
10 | WZ3002-6 | SLEEVE | В корзину | |
11 | GB9163-1992 | BEARING | В корзину | |
12 | WZ3007-3 | PISTON ROD | В корзину | |
13 | СК50 | DUST RING | В корзину | |
14 | SEALRING | SEAL RING | В корзину | |
15 | CKS-0500 | SEAL RING | В корзину | |
16 | DXH90X20X2.5 | DUIDE RING | В корзину | |
17 | GB/T894.1-1986 | SNAP RING 80 | В корзину | |
18 | ZL40A03-9A | BUSHING | В корзину | |
19 | ZL40A03-8A | KEY | В корзину | |
20 | WZ3002-1 | GUIDE SLEEVE | В корзину | |
21 | GB1235-76 | O-RING | В корзину | |
22 | GB1235-76 | O-RING | В корзину | |
23 | YOKE | YOKE | В корзину | |
24 | GB/T79-2000 | SCREW | В корзину |
