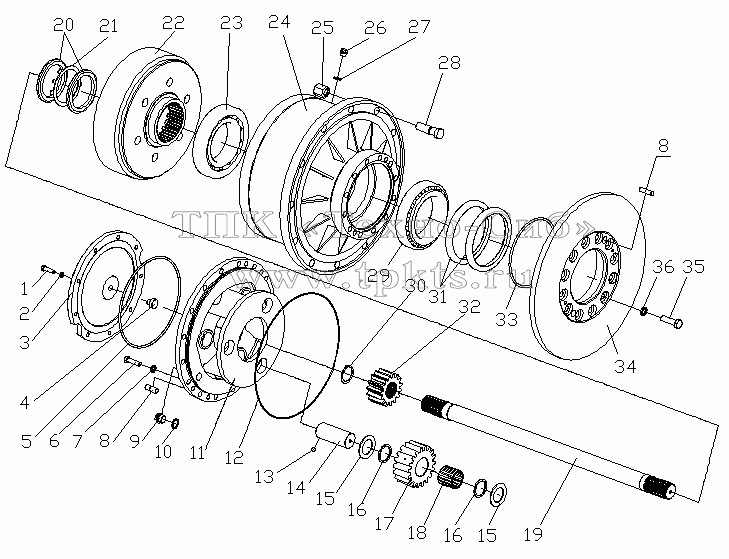

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB/T5783 | Bolt | В корзину | |
2 | GB/T93-10 | Washer | В корзину | |
3 | 263-18-02501 | Wheel cap | В корзину | |
4 | GB1235 | O-ring | В корзину | |
5 | 263-18-02502 | Backing pin | В корзину | |
6 | GB/T5785 | Bolt | В корзину | |
7 | GB/T93-14 | Washer | В корзину | |
8 | GB/T120.1 | Column pin | В корзину | |
9 | JB1000 | Plug screw | В корзину | |
10 | JB982-22 | Resultant oil seal | В корзину | |
11 | 253-18-02201 | Planet carrier | В корзину | |
12 | 263-18-02505 | O-seal ring | В корзину | |
13 | GB308-3/8dm | Ball | В корзину | |
14 | 263-18-02506 | Planet gear shaft | В корзину | |
15 | 263-18-02507 | Washer | В корзину | |
16 | 263-18-02508 | Baffle ring | В корзину | |
17 | 253-18-02202 | Planet gear | В корзину | |
18 | GB309 | Roller pin | В корзину | |
19 | 253-18-0220 | Half shaft | В корзину | |
20 | 263-18-02511 | Round nut | В корзину | |
21 | 263-18-02512 | Lock plate | В корзину | |
22 | 253-18-02204 | Internal gear | В корзину | |
23 | GB/T297-30224 | Bearing | В корзину | |
24 | 263-18-02514 | Wheel hub | В корзину | |
25 | 263-18-02515 | Nut ,fixing wheel | В корзину | |
26 | JB1000 | Plug screw | В корзину | |
27 | JB982-18 | Resultant oil seal | В корзину | |
28 | 263-18-02516 | Nut ,fixing wheel | В корзину | |
29 | GB/T297-32026 | Bearing | В корзину | |
30 | GB/T894.1-52 | Ring 52 | В корзину | |
31 | GB13871 | Oil seal | В корзину | |
32 | 253-18-02205 | Sun gear | В корзину | |
33 | GB1235-200x5.7 | O-seal ring | В корзину | |
34 | 263-18-02517 | Brake disk | В корзину | |
35 | GB/T5785 | Bolt | В корзину | |
36 | GB/T93-16 | Washer 16 | В корзину |
