Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Shantui › Каток SR20M › DRUM ASSEMBLY

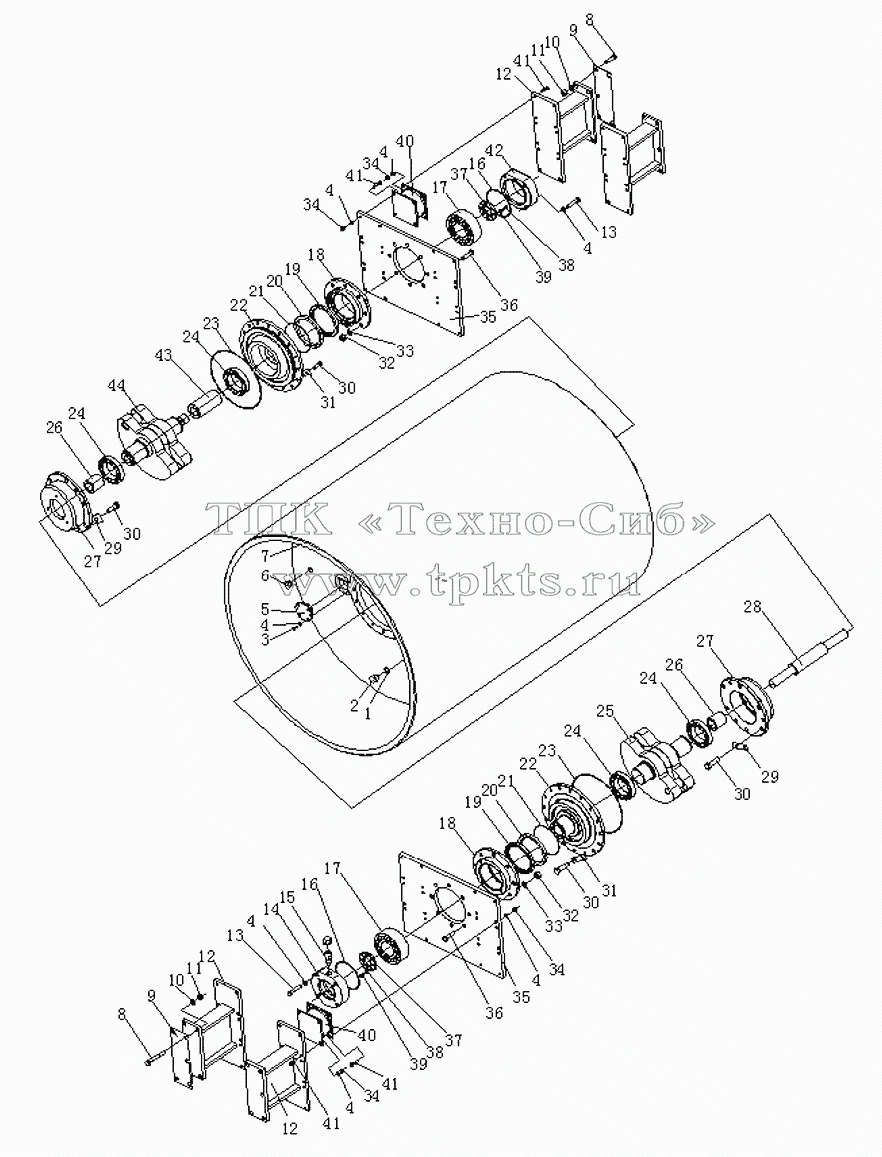

Каталоги запасных частей к спецтехнике Shantui Каток SR20M DRUM ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
26
26
27
27
28
29
29
30
30
30
30
31
31
32
32
33
33
34
34
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
41
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 07005-03016 Seal pad В корзину
2 263-83-40000 Plug В корзину
3 01010-51225 Болт В корзину
4 01643-31232 Шайба В корзину
5 263-83-19000 Plug В корзину
6 263-83-00011 Bleed plug В корзину
7 263-83-16000 Wheel В корзину
8 01011-52020 Bolt В корзину
9 263-83-00001 Regulating shim В корзину
10 01580-12016 Nut В корзину
11 01643-32060 Шайба В корзину
12 263-83-15000 Bracket В корзину
13 01010-51280 Болт В корзину
14 263-83-00024 Dish В корзину
15 263-83-00017 Bleed plug В корзину
16 07000-25210 O-ring В корзину
17 GB299-352124 Bearing В корзину
18 263-83-00026 Bearing cover В корзину
19 GB13871.1-FB190220 Lip seal В корзину
20 263-83-00027 Sleeve В корзину
21 07000-15170 O-ring В корзину
22 263-83-00028 Bearing cover В корзину
23 07000-15410 O-ring В корзину
24 GB283-NJ324 Roller bearing В корзину
25 263-83-17000 Left shaker В корзину
26 263-83-00031 Rubber cover В корзину
27 263-83-00030 Bearing support В корзину
28 263-83-00032 Connect shaft В корзину
29 263-83-00033 Pad В корзину
30 01050-51645 Bolt В корзину
31 263-83-00029 Pad В корзину
32 01580-11613 nut В корзину
33 01643-31645 Шайба В корзину
34 01580-11210 Гайка В корзину
35 263-83-00025 Plate В корзину
36 01010-51670 Bolt В корзину
37 263-83-00023 Cover В корзину
38 263-83-00022 Pad В корзину
39 01010-50840 Болт В корзину
40 263-83-30000 Shock absorber В корзину
41 01010-51250 Болт В корзину
42 263-83-00034 Motor connection plate В корзину
43 263-83-00035 Spline housing В корзину
44 263-83-18000 Vibration exciter В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
