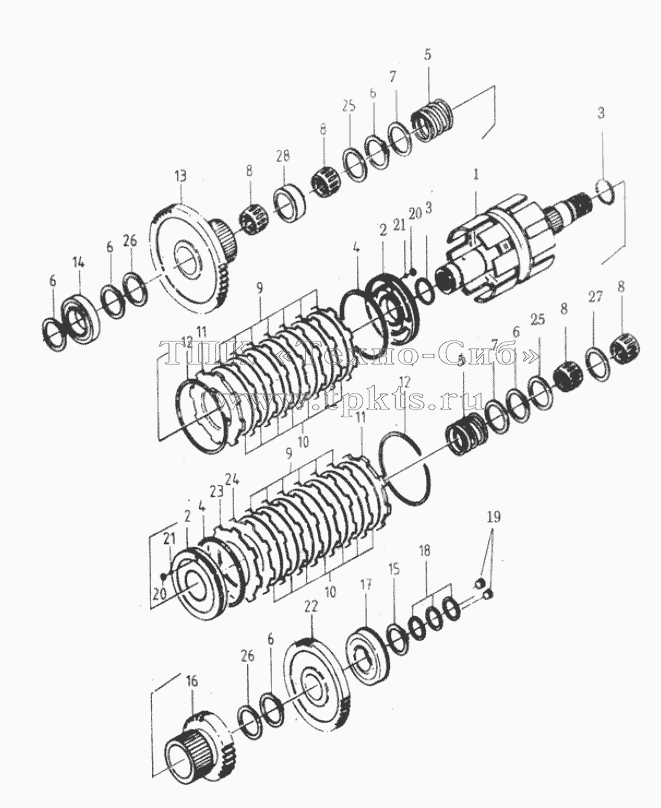

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | YQX100.805 | Shaft ass„y | В корзину | |
1 | YQX100.807 | Shaft ass„y | В корзину | |
2 | 15793-80231 | Piston | В корзину | |
3 | YQX100.068 | Seal ring | В корзину | |
4 | YQX100.073 | Seal ring | В корзину | |
5 | YQX100.064 | Spring | В корзину | |
6 | GB894.1-86-50 | Ring | В корзину | |
7 | YQX100.063 | Spring seat | В корзину | |
8 | GB5846-86 | Bearing | В корзину | |
9 | YQX100.066 | Plate friction | В корзину | |
10 | YQX100.065 | Plate friction | В корзину | |
11 | YQX100.067 | Plate | В корзину | |
12 | YQX100.070 | Clip ring | В корзину | |
13 | YQX100C.003 | Gear i | В корзину | |
13 | YQX100C.004 | Gear iv | В корзину | |
14 | GB/T276-94 | Bearing | В корзину | |
15 | GB894.1-86-45 | Ring | В корзину | |
16 | YQX100C.002 | Gear ii | В корзину | |
17 | GB/T276-94 | Bearing | В корзину | |
18 | YQX100.057 | Seal ring | В корзину | |
19 | YDS30.102 | Plug | В корзину | |
20 | YDS30.006 | washer | В корзину | |
21 | GB308-89 | Steel ball | В корзину | |
22 | YQX100.058 | Gearing iii | В корзину | |
23 | YQX100.074 | Plate | В корзину | |
24 | YQX100.075 | Press plate | В корзину | |
25 | YQX100.062 | Ring | В корзину | |
26 | YQX100.059 | Ring | В корзину | |
27 | YQX100.061 | Spacer | В корзину | |
28 | YQX100.069 | Spacer | В корзину |
