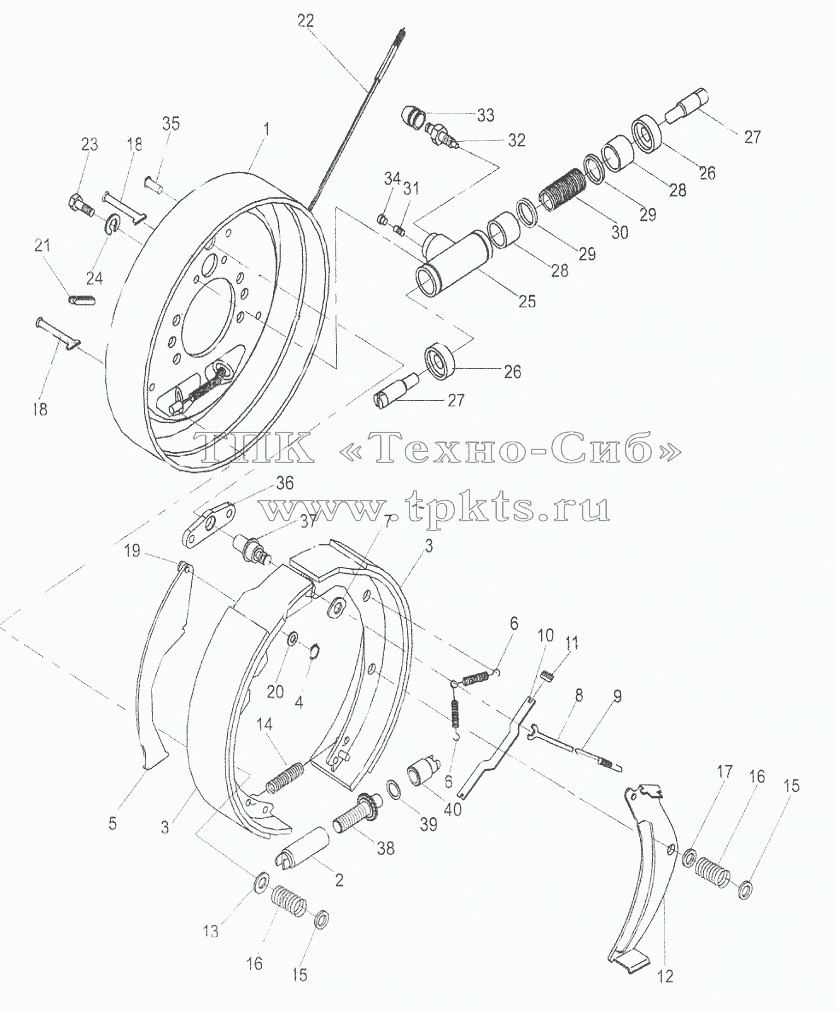

Каталоги запасных частей к спецтехнике Shantui Погрузчик вил. 2-2.5t WHEEL BRAKE ASSY
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| A |
REF000560 |
|
Wheel brake |
В корзину
|
| REF000560 |
REF000560 |
|
Wheel brake |
В корзину
|
| 1 |
24493-71100G |
|
Back plate |
В корзину
|
| 2 |
22493-72010G |
|
Adjuster cover |
В корзину
|
| 3 |
23653-73021 |
|
Brake shoe |
В корзину
|
| 4 |
24433-70160G |
|
Spring shim |
В корзину
|
| 5 |
23653-72071G |
|
Lever lh brake |
В корзину
|
| 6 |
23673-72261 |
|
Spring, pole return |
В корзину
|
| 7 |
23653-72131 |
|
Plate, shoe guide |
В корзину
|
| 8 |
23653-72161 |
|
Stopper, pole lever |
В корзину
|
| 9 |
23653-72171 |
|
Spring, actuator |
В корзину
|
| 10 |
23653-72081 |
|
Strut |
В корзину
|
| 11 |
22673-72391 |
|
Spring |
В корзину
|
| 12 |
23653-72151 |
|
Lever l.h pole |
В корзину
|
| 13 |
23653-72191 |
|
Washer, cup |
В корзину
|
| 14 |
23653-72051 |
|
Spring |
В корзину
|
| 15 |
23653-72111 |
|
Washer, cup |
В корзину
|
| 16 |
23653-72091 |
|
Spring |
В корзину
|
| 17 |
23653-72121 |
|
Washer, cup |
В корзину
|
| 18 |
23653-72101 |
|
Pin, shoe hold |
В корзину
|
| 19 |
22673-72231 |
|
Pin, lever |
В корзину
|
| 20 |
22673-72251 |
|
Shim |
В корзину
|
| 21 |
22673-72321 |
|
Plug, rubber |
В корзину
|
| 22 |
OC11246-14603 |
|
Cable l.h |
В корзину
|
| 22 |
OC11246-24603 |
|
Cable r.h |
В корзину
|
| 23 |
B0322-08016 |
|
Bolt |
В корзину
|
| 24 |
B5050-00008 |
|
Washer |
В корзину
|
| 22673-72041 |
22673-72041 |
|
Wheel cylinder assy |
В корзину
|
| 25 |
22673-72061a |
|
Body |
В корзину
|
| 26 |
22673-72101 |
|
Cover dust |
В корзину
|
| 27 |
22673-72111 |
|
Rod, piston |
В корзину
|
| 28 |
22673-72071 |
|
Piston |
В корзину
|
| 29 |
22673-72081G |
|
Cup piston |
В корзину
|
| 30 |
22673-72091 |
|
Spring |
В корзину
|
| 31 |
24433-76070G |
|
Seat, tube |
В корзину
|
| 32 |
22673-72131 |
|
Screw, bleeder |
В корзину
|
| 33 |
22673-72141 |
|
Cap, screw |
В корзину
|
| 34 |
22492-74010G |
|
Cap, dust |
В корзину
|
| 35 |
22493-71020G |
|
Rivet |
В корзину
|
| 36 |
22493-71010G |
|
Plate |
В корзину
|
| 37 |
22493-71030G |
|
Pin |
В корзину
|
| 38 |
22493-72020G |
|
Adjuster bolt |
В корзину
|
| 39 |
B5310-00010 |
|
Washer |
В корзину
|
| 40 |
22493-72030G |
|
Adjuster staff |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
