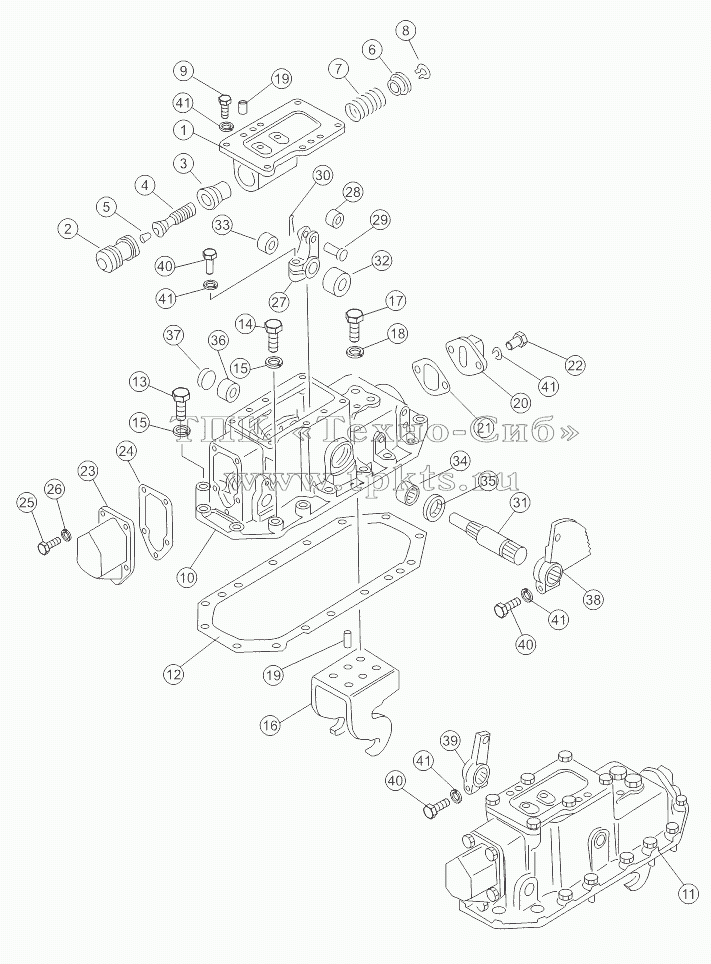

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 16Y-17-00010 | Корпус клапана | В корзину | |
1 | 16Y-17-00028 | Корпус клапана | В корзину | |
2 | 16Y-17-00004 | Поршень | В корзину | |
3 | 16Y-17-00007 | Втулка | В корзину | |
4 | 16Y-17-00006 | Поршень | В корзину | |
5 | 07043-70108 | Plug | В корзину | |
6 | 16Y-17-00009 | Гнездо пружина | В корзину | |
7 | 16Y-17-00029 | Пружина | В корзину | |
8 | 04064-02512 | Открытое кольцо | В корзину | |
9 | 01010-51230 | Болт | В корзину | |
10 | 16Y-17-00021 | Крышка правая | В корзину | |
11 | 16Y-17-00022 | Крышка левая | В корзину | |
12 | 16Y-17-00016 | Сальник | В корзину | |
13 | 01010-51455 | Болт | В корзину | |
14 | 01010-51445 | Болт | В корзину | |
15 | 01602-21442 | Рессорная шайба | В корзину | |
16 | 16Y-17-00011 | Кронштейн | В корзину | |
17 | 01010-51645 | Болт | В корзину | |
18 | 01643-31645 | Шайба | В корзину | |
19 | 04020-01228 | Фиксирующий штифт | В корзину | |
20 | 16Y-17-03000 | Крышка задняя | В корзину | |
21 | 16Y-17-00012 | Сальник | В корзину | |
22 | 01010-51225 | Болт | В корзину | |
23 | 16Y-17-00001 | Крышка передняя | В корзину | |
24 | 16Y-17-00003 | Сальник | В корзину | |
25 | 01010-51025 | Болт | В корзину | |
26 | 01602-21030 | Шайба | В корзину | |
27 | 16Y-17-00014 | Рычаг | В корзину | |
28 | 16Y-17-00031 | Ролик | В корзину | |
29 | 04205-01638 | Палец | В корзину | |
30 | 04050-14028 | Разводной шплинт | В корзину | |
31 | 16Y-17-00017 | Ось | В корзину | |
32 | 16Y-17-00015 | Манжета | В корзину | |
33 | 16Y-17-00013 | Манжета | В корзину | |
34 | GB290-HK3520 | Needle roller bearing | В корзину | |
35 | HG4/692-SD35X56X12 | Oil seal | В корзину | |
36 | GB290-HK2516 | Needle roller bearing | В корзину | |
37 | 07046-23016 | Пробка | В корзину | |
38 | 10Y-26-06000 | Пластина | В корзину | |
39 | 16Y-26-31000 | Рычаг | В корзину | |
40 | 01010-51245 | Болт | В корзину | |
41 | 01602-21236 | Рессорная шайба | В корзину |
