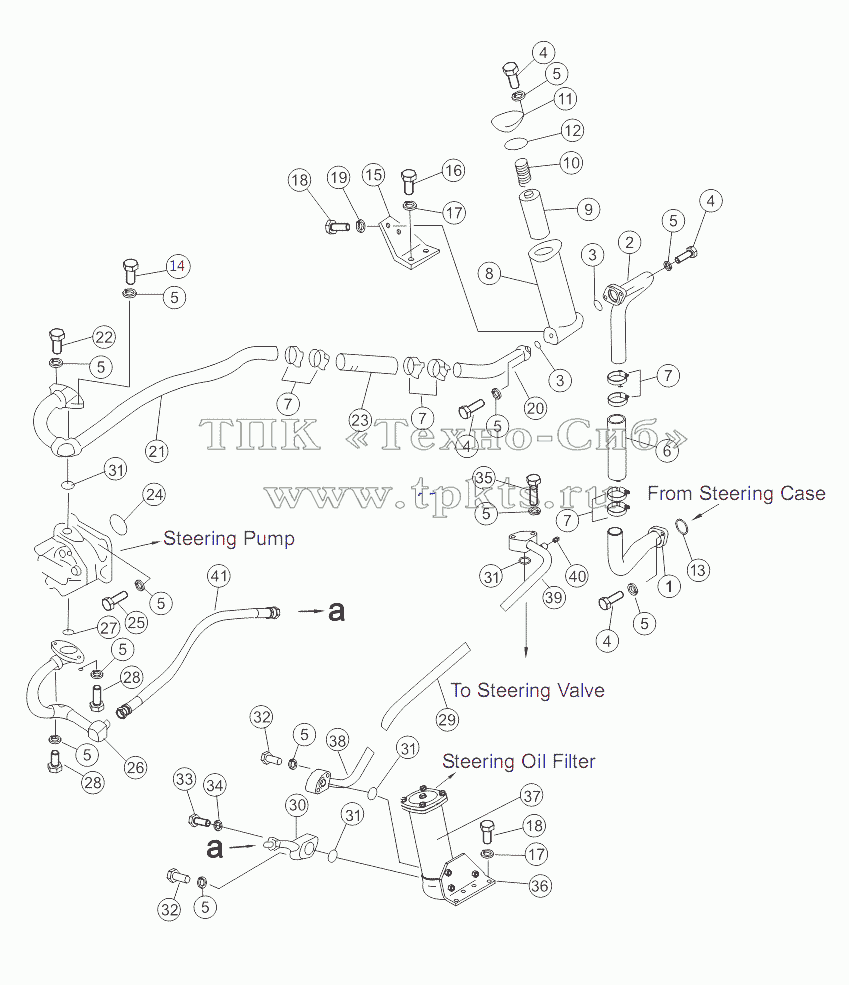

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 16Y-76-11000 | Трубка всасывающая | В корзину | |
2 | 16Y-76-10000 | Трубка всасывающая | В корзину | |
3 | 07000-F3032 | O-ring | В корзину | |
4 | 01010-51030 | Болт | В корзину | |
5 | 01602-21030 | Шайба | В корзину | |
6 | 07260-04118 | Hose | В корзину | |
7 | 07281-00549 | Зажим рукава | В корзину | |
8 | 16Y-76-09100 | Корпус фильтра | В корзину | |
9 | 16Y-76-09200 | Элемент фильтрующий | В корзину | |
10 | 16Y-76-09002 | Пружина | В корзину | |
11 | 16Y-76-09001 | Крышка | В корзину | |
12 | 07000-12060 | O-ring | В корзину | |
13 | 07000-F3050 | O-ring | В корзину | |
14 | 01010-51070 | Болт | В корзину | |
15 | 16Y-76-28000 | Кронштейн | В корзину | |
16 | 01010-51430 | Болт | В корзину | |
17 | 01602-21442 | Рессорная шайба | В корзину | |
18 | 01010-51225 | Болт | В корзину | |
19 | 01602-21236 | Рессорная шайба | В корзину | |
20 | 16Y-76-08000 | Трубка всасывающая | В корзину | |
21 | 16Y-76-07000 | Трубка всасывающая | В корзину | |
22 | 01010-51060 | Болт | В корзину | |
23 | 07260-04120 | Рукав | В корзину | |
24 | 07000-12075 | O-ring | В корзину | |
25 | 01010-51040 | Болт | В корзину | |
26 | 16Y-76-05000 | Трубка | В корзину | |
27 | 07000-F3022 | O-ring | В корзину | |
28 | 01010-51035 | Болт | В корзину | |
29 | 07102-20505 | Рукав | В корзину | |
30 | 16Y-76-30000 | Трубка | В корзину | |
31 | 07000-F3025 | O-ring | В корзину | |
32 | 01010-51050 | Болт | В корзину | |
33 | 07040-11007 | Заглушка | В корзину | |
34 | 07000-F1008 | O-ring | В корзину | |
35 | 01010-51095 | Болт | В корзину | |
36 | 16Y-76-31000 | Кронштейн | В корзину | |
37 | 16Y-76-32000 | Steering fine filter | В корзину | |
38 | 16Y-76-29000 | Трубка | В корзину | |
39 | 16Y-76-15000 | Трубка | В корзину | |
40 | 07042-20108 | Заглушка | В корзину | |
41 | 07102-20506 | Рукав | В корзину |
