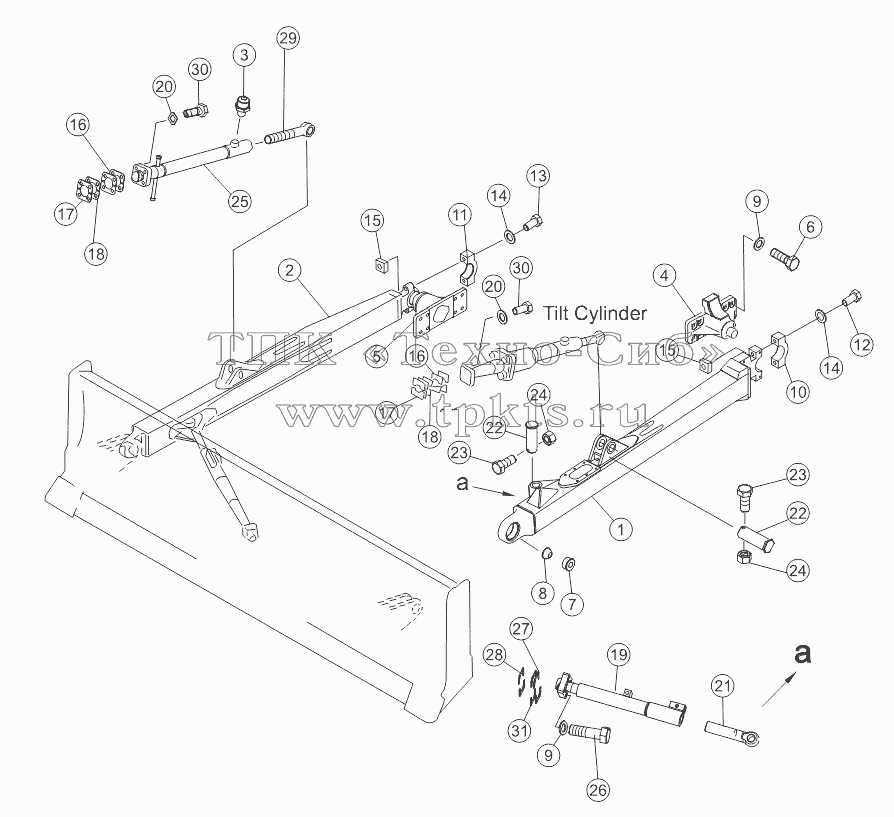

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 16L-80-20000A | Push rod | В корзину | |
2 | 16L-80-40000A | Push rod | В корзину | |
3 | 07020-01021 | Масленка | В корзину | |
4 | 16L-80-30000 | Цапфа левая | В корзину | |
5 | 16L-80-50000 | Цапфа правая | В корзину | |
6 | 01010-52055 | Болт | В корзину | |
7 | 14Y-82-00016 | Support | В корзину | |
8 | 14Y-82-00001 | Support | В корзину | |
9 | 01602-22060 | Рессорная шайба | В корзину | |
10 | 16L-80-00003 | Крышка подшипника | В корзину | |
11 | 16L-80-00023 | Крышка подшипника | В корзину | |
12 | 16L-80-00004 | Болт | В корзину | |
13 | 16L-80-00014 | Болт | В корзину | |
14 | 01602-22472 | Шайба | В корзину | |
15 | 16L-80-00027 | Гайка | В корзину | |
16 | 16L-80-00019 | Шайба 0,20 мм | В корзину | |
17 | 16L-80-00020 | Шайба 0,50 мм | В корзину | |
18 | 16L-80-00021 | Шайба 1,00 мм | В корзину | |
19 | 16L-80-60000 | Стойка | В корзину | |
20 | 01602-21854 | Шайба | В корзину | |
21 | 16L-80-00015 | Винт | В корзину | |
22 | 16Y-80-00020 | Палец | В корзину | |
23 | 01010-51265 | Болт | В корзину | |
24 | 01598-11214 | Nut | В корзину | |
25 | 16L-80-70000 | Стойка наклонная | В корзину | |
26 | 01010-52065 | Болт | В корзину | |
27 | 16L-80-00016 | Шайба 0,10 мм | В корзину | |
28 | 16L-80-00017 | Шайба 0,50 мм | В корзину | |
29 | 16L-80-00022 | Стержень | В корзину | |
30 | 01010-51865 | Болт | В корзину | |
31 | 16L-80-00018 | Шайба 1,00 мм | В корзину |
