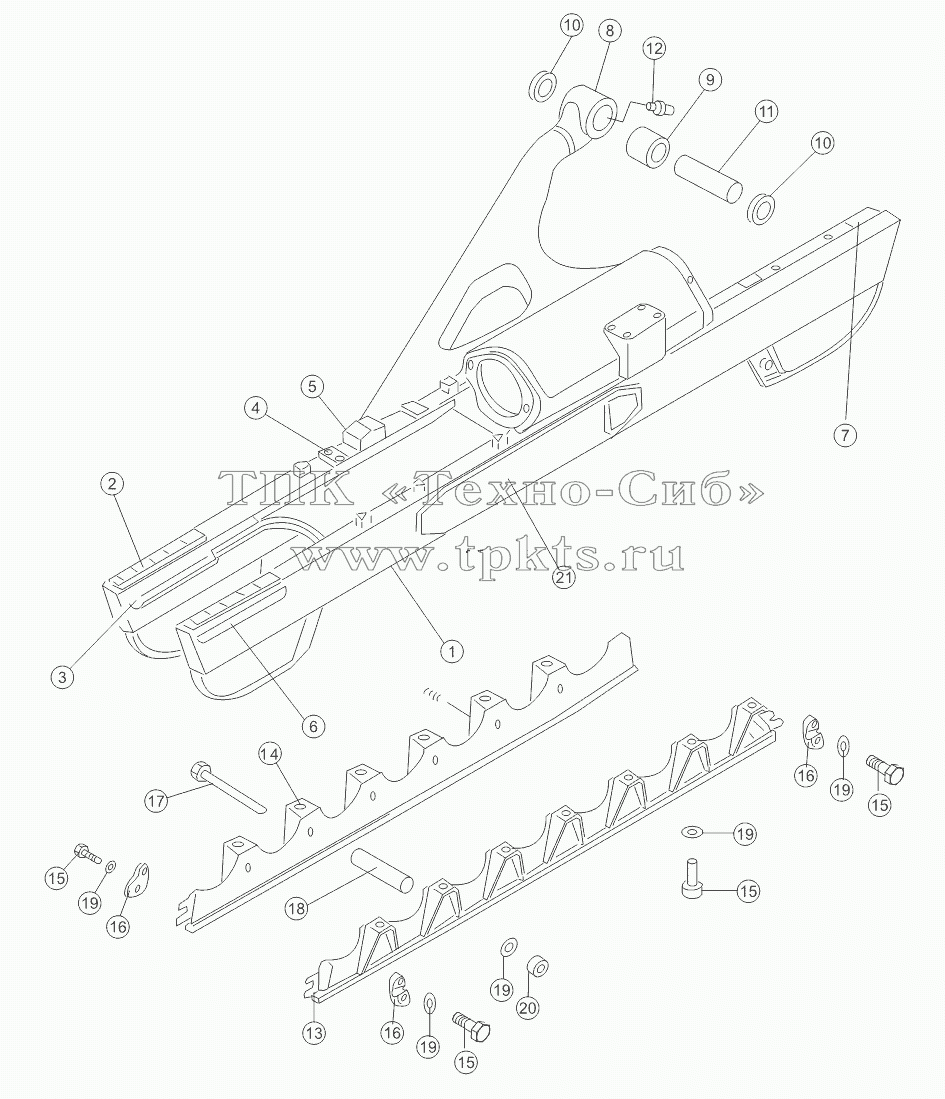

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 16Y-40E-01000 | Рама левой гусеницы | В корзину | |
1 | 16Y-40E-02000 | Рама правой гусеницы | В корзину | |
2 | 16Y-40-01024 | Пластина фрикционная верхняя | В корзину | |
3 | 16Y-40-01022 | Пластина фрикционная нижняя | В корзину | |
4 | 16Y-40-01039 | Пластина | В корзину | |
5 | 16Y-40-01040 | Прокладка | В корзину | |
6 | 16Y-40-01023 | Пластина фрикционная боковая | В корзину | |
7 | 16Y-40-01003 | Пластина | В корзину | |
8 | 16Y-40-01100 | Support | В корзину | |
8 | 16Y-40-02100 | Support | В корзину | |
9 | 16Y-40-00006 | Втулка | В корзину | |
10 | 16Y-40-18000 | Уплотнение масляное | В корзину | |
11 | 16Y-40-00005 | Палец | В корзину | |
12 | 07020-01021 | Масленка | В корзину | |
13 | 16Y-40E-04000 | Guard plate | В корзину | |
13 | 16Y-40E-05000 | Guard plate | В корзину | |
14 | 16Y-40E-06000 | Guard plate | В корзину | |
14 | 16Y-40E-07000 | Guard plate | В корзину | |
15 | 01010-31840 | Болт | В корзину | |
16 | 154-30-22190 | Упорная пластина | В корзину | |
17 | 16Y-40-00003 | Болт | В корзину | |
18 | 16Y-40-00004 | Манжета | В корзину | |
19 | 01602-21854 | Шайба | В корзину | |
20 | 01580-01815 | Гайка | В корзину | |
21 | 16Y-40-01035 | Bed plate | В корзину |
