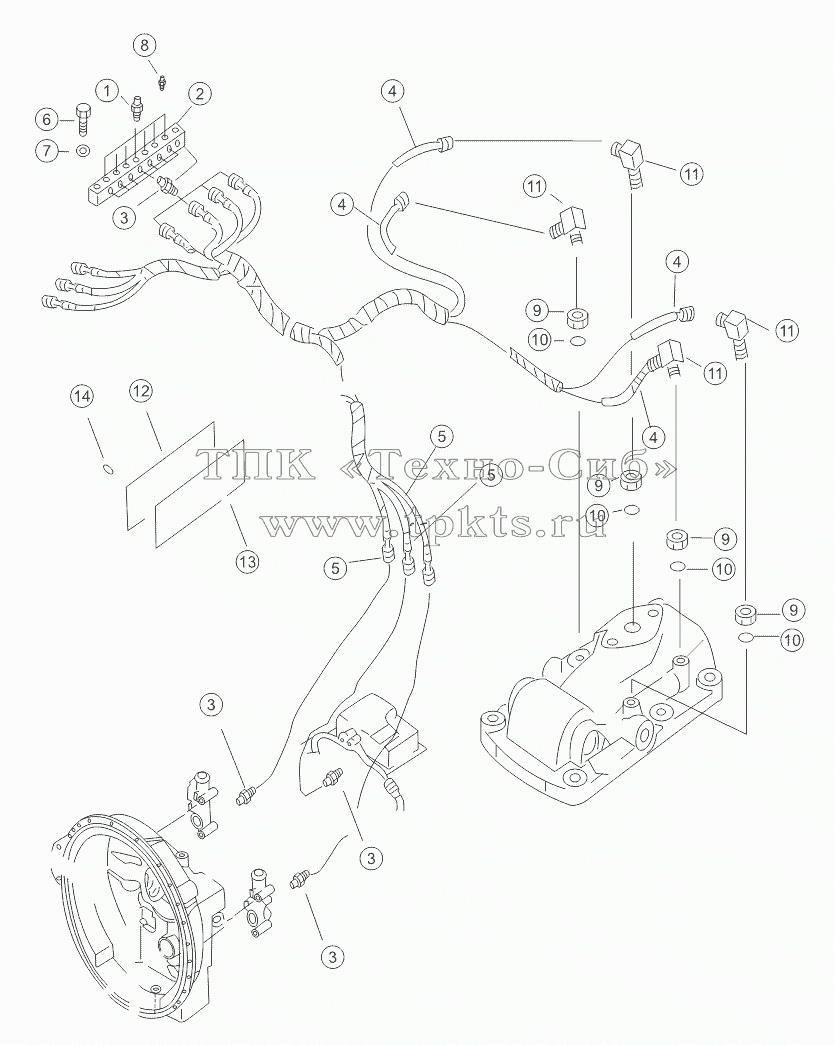

Каталоги запасных частей к спецтехнике Shantui SD32 (вариант) PRESSURE MEASUREMENT PIPING

1

2

3

3

3

3

4

4

4

4

5

5

5

6

7

8

9

9

9

9

10

10

10

10

11

11

11

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07042-20108		Заглушка	В корзину
2	16Y-76B-00001		Pressure measurement seat	В корзину
3	17Y-74B-00001		Elbow	В корзину
4	17Y-74B-02000		Hose	В корзину
5	17Y-74B-01000		Hose	В корзину
6	01010-51245		Болт	В корзину
7	01643-31232		Шайба	В корзину
8	14Y-74-36000		Test pressure joint	В корзину
9	01580-10806		Гайка	В корзину
10	07002-10823		O-ring	В корзину
11	17Y-74B-00002		Elbow	В корзину
12	10Y-76B-00002		Label plate	В корзину
13	16Y-76B-00002		Plate	В корзину
14	04418-02550		Rivet	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
