Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Shantui › SD32 (вариант) › RADIATOR GUARD

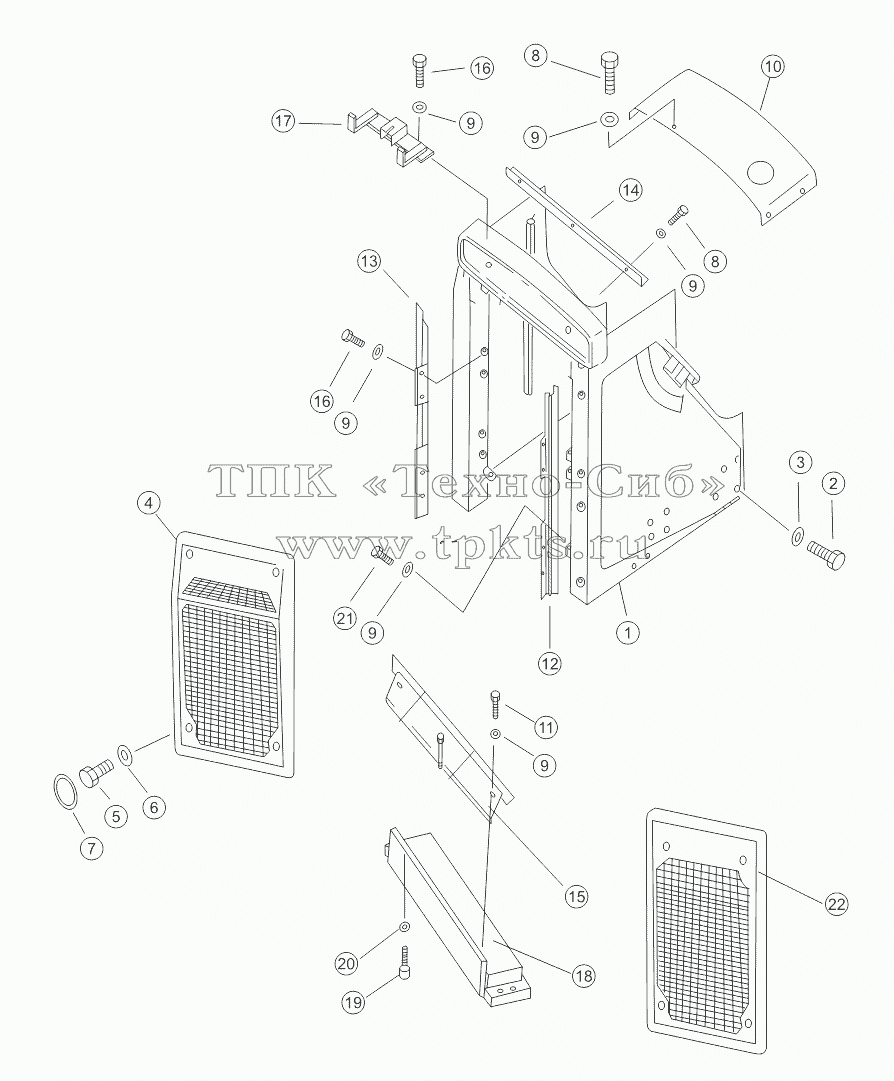

Каталоги запасных частей к спецтехнике Shantui SD32 (вариант) RADIATOR GUARD

1

2

3

4

5

6

7

8

8

9

9

9

9

9

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	171-50-01000		guard radiator	В корзину
2	01011-82750		bolt	В корзину
3	01643-32780		Шайба	В корзину
4	171-50-10000		grill	В корзину
5	01010-51650		Болт	В корзину
6	01643-31645		Шайба	В корзину
7	23Y-50B-00003		Cap	В корзину
8	01010-51225		Болт	В корзину
9	01643-31232		Шайба	В корзину
10	171-50-02000		cover	В корзину
11	01010-51220		Болт	В корзину
12	175-54-21822		Side plate	В корзину
13	175-54-21832		Side plate	В корзину
14	175-54-21318		Plate	В корзину
15	175-54-21325		Plate	В корзину
16	01010-51230		Болт	В корзину
17	23Y-50B-10000		Seat	В корзину
18	175-54-C1251		Cover	В корзину
19	01010-52070		Болт	В корзину
20	01643-32060		Шайба	В корзину
21	01010-51235		Болт	В корзину
22	171-50-20000		Guard fence	В корзину
22	171-50-30000		Guard fence	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
