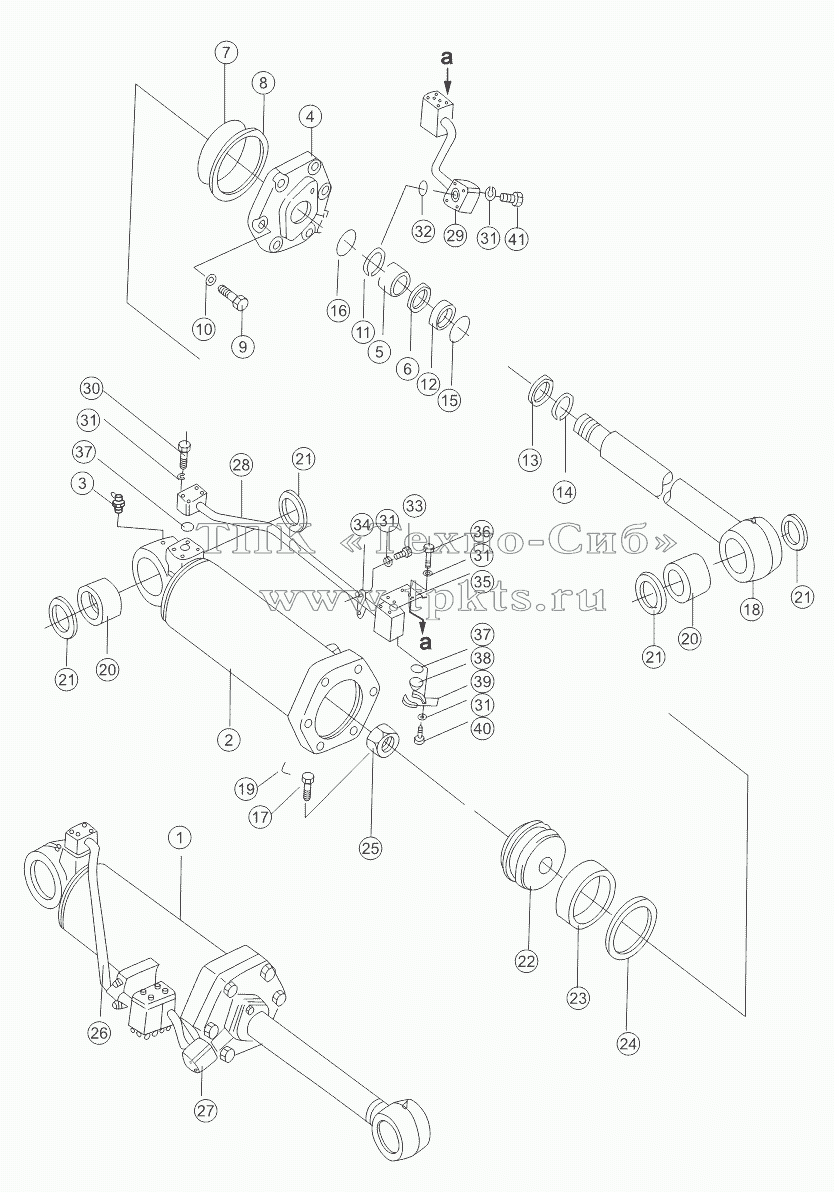

| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 171-64-01000 | 171-64-01000 | Ripper lift cylinder | В корзину | |
| 171-64-02000 | 171-64-02000 | Ripper lift cylinder | В корзину | |
| 1 | 171-64-01300 | Cylinder body | В корзину | |
| 2 | 171-64-02200 | Cylinder body | В корзину | |
| 3 | 07021-01060 | Масленка | В корзину | |
| 4 | 171-63-01001 | Cylinder head | В корзину | |
| 5 | 07177-09035 | bushing | В корзину | |
| 6 | 171-63-01005 | KY-Ring | В корзину | |
| 7 | 07000-15220 | O-ring | В корзину | |
| 8 | 171-63-01002 | Guard ring | В корзину | |
| 9 | 01252-42090 | Bolt | В корзину | |
| 10 | 01643-32060 | Шайба | В корзину | |
| 11 | 171-63-01300 | Step seal | В корзину | |
| 12 | 07177-09020 | bushing | В корзину | |
| 13 | 171-63-01400 | Ring, Dust | В корзину | |
| 14 | 07179-00113 | ring, snap | В корзину | |
| 15 | 07000-12065 | O-ring | В корзину | |
| 16 | GB895.1-95 | Retainer ring | В корзину | |
| 17 | 01322-41025 | Set screw | В корзину | |
| 18 | 171-64-01100 | Piston rod | В корзину | |
| 19 | 04059-01032 | Проволока | В корзину | |
| 20 | 07144-11110 | bushing | В корзину | |
| 21 | 07145-10110 | seal, dust | В корзину | |
| 22 | 171-63-01003 | Piston | В корзину | |
| 23 | 07155-02250 | ring, piston | В корзину | |
| 24 | 707-44-22080 | packing, piston | В корзину | |
| 25 | 171-63-01004 | Nut | В корзину | |
| 26 | 175-63-42581 | tube, L.H | В корзину | |
| 27 | 171-64-01200 | Tube | В корзину | |
| 28 | 175-63-42591 | tube, R.H | В корзину | |
| 29 | 171-64-02100 | Tube | В корзину | |
| 30 | 01010-51065 | Шайба | В корзину | |
| 31 | 01643-31032 | Шайба | В корзину | |
| 32 | 07000-13038 | Кольцо | В корзину | |
| 33 | 01010-51020 | Болт | В корзину | |
| 34 | 07282-13411 | Clip | В корзину | |
| 35 | 171-64-01001 | Plate | В корзину | |
| 36 | 01010-51025 | Болт | В корзину | |
| 37 | 07000-13032 | Кольцо | В корзину | |
| 38 | 07378-11000 | Сплошная крышка | В корзину | |
| 39 | 07371-31049 | Разъемный фланец | В корзину | |
| 40 | 01010-51030 | Болт | В корзину | |
| 41 | 01010-51070 | Болт | В корзину |
