Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Shantui › SD32 (вариант) › SERVO VALVE AND VALVE SEAT

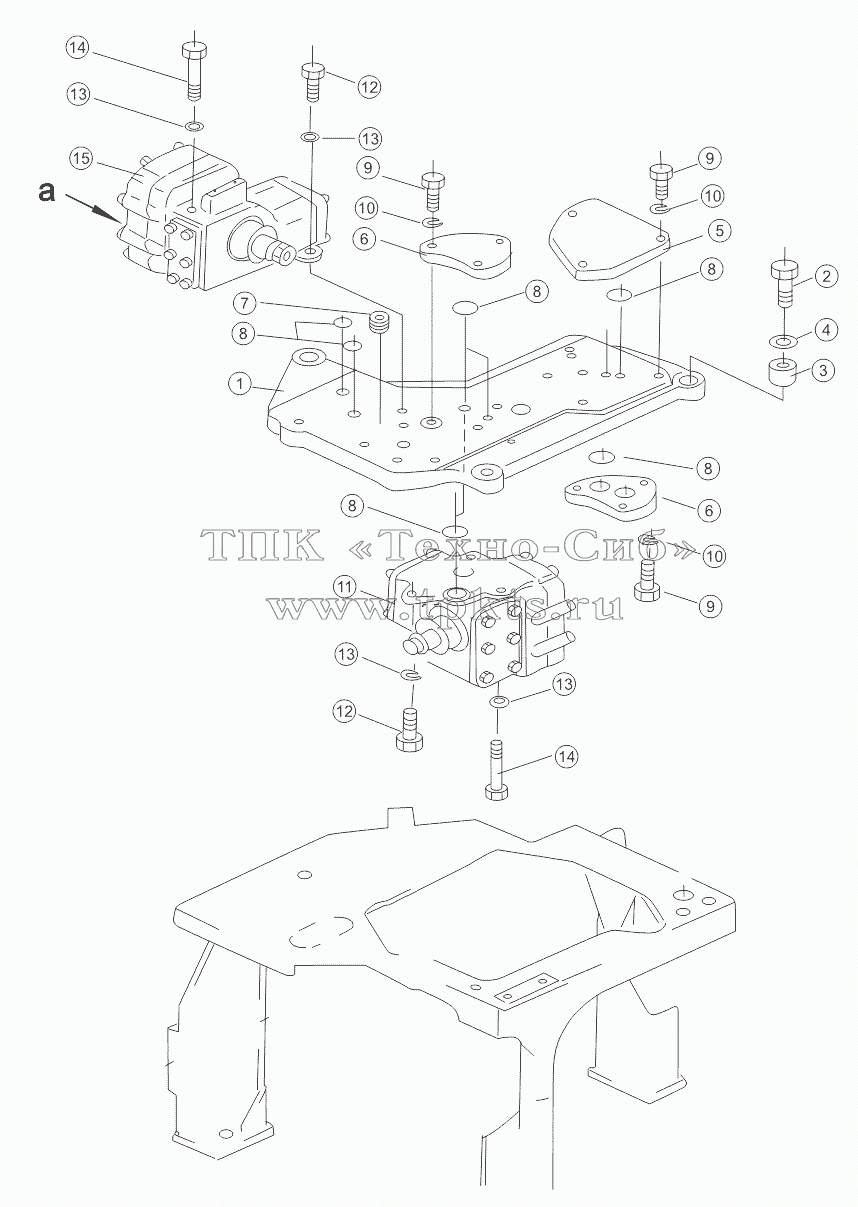

Каталоги запасных частей к спецтехнике Shantui SD32 (вариант) SERVO VALVE AND VALVE SEAT

1

2

3

4

5

6

6

7

8

8

8

8

8

9

9

9

10

10

10

11

12

12

13

13

13

13

14

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	195-61-21230		Гнездо клапана	В корзину
2	01010-51485		Bolt	В корзину
3	198-21-12240		Зажим	В корзину
4	01643-31445		Уплотнительная шайба	В корзину
5	195-61-21420		Прокладочная пластина	В корзину
6	195-61-21430		Прокладочная пластина	В корзину
7	07043-70617		Screw plug	В корзину
8	07000-13022		O-ring	В корзину
9	01010-51030		Болт	В корзину
10	01602-21030		Шайба	В корзину
11	702-12-14000		Сервоклапан	В корзину
12	01010-51040		Болт	В корзину
13	01643-31032		Шайба	В корзину
14	01011-51040		bolt	В корзину
15	702-12-13001		Сервоклапан подъемника	В корзину

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
