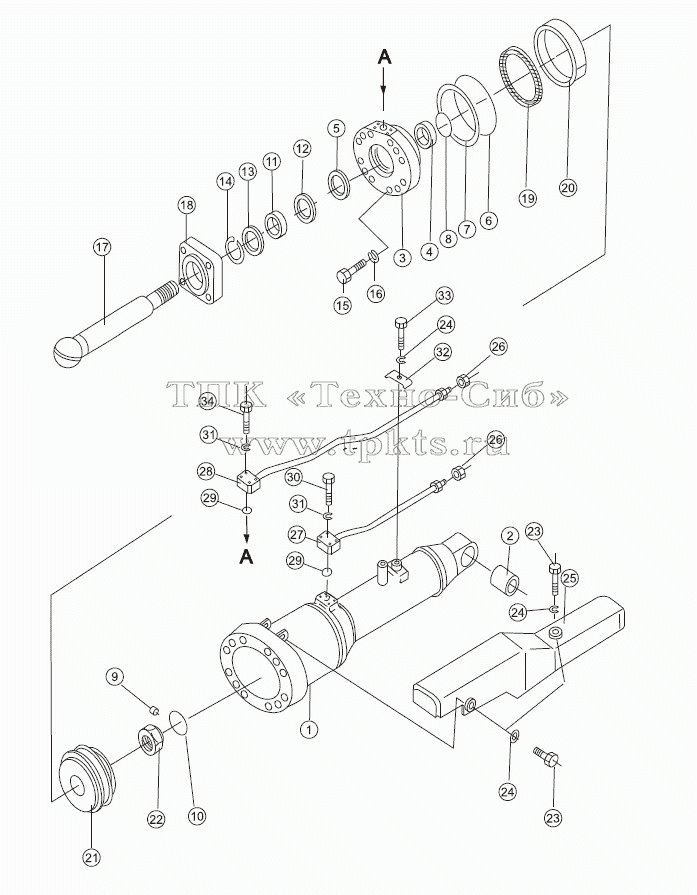

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 171-63-01100 | Cylinder body | В корзину | |
2 | 195-63-52160 | bushing | В корзину | |
3 | 171-63-01001 | Cylinder head | В корзину | |
4 | 07177-09035 | bushing | В корзину | |
5 | 171-63-01300 | Step seal | В корзину | |
6 | 07000-15215 | O-ring | В корзину | |
7 | 07001-05220 | ring, snap | В корзину | |
8 | GB895.1-95 | Retainer ring | В корзину | |
9 | 01322-41025 | Set screw | В корзину | |
10 | 04059-01030 | Iron wire | В корзину | |
11 | 07177-09020 | bushing | В корзину | |
12 | 171-63-01005 | KY-Ring | В корзину | |
13 | 171-63-01400 | Ring, Dust | В корзину | |
14 | 07179-00113 | ring, snap | В корзину | |
15 | 01252-42090 | Bolt | В корзину | |
16 | 01643-32060 | Шайба | В корзину | |
17 | 171-63-01500 | Piston rod | В корзину | |
18 | 175-71-11211 | cap | В корзину | |
19 | 707-44-22080 | packing, piston | В корзину | |
20 | 07155-02250 | ring, piston | В корзину | |
21 | 171-63-01003 | Piston | В корзину | |
22 | 171-63-01004 | Nut | В корзину | |
23 | 01010-51440 | Болт | В корзину | |
24 | 01643-31445 | Уплотнительная шайба | В корзину | |
25 | 175-63-52572 | cover | В корзину | |
26 | 195-63-52990 | plug | В корзину | |
27 | 175-63-52552 | tube | В корзину | |
28 | 171-63-01200 | Tube | В корзину | |
29 | 07000-13035 | Кольцо | В корзину | |
30 | 01010-51050 | Болт | В корзину | |
31 | 01643-31032 | Шайба | В корзину | |
32 | 195-63-52871 | Дугообразный зажим | В корзину | |
33 | 01010-51420 | Болт | В корзину | |
34 | 01010-51065 | Шайба | В корзину |
