Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Shantui › Shantui SD23 › THREE SHANK RIPPER

Каталоги запасных частей к спецтехнике Shantui Shantui SD23 THREE SHANK RIPPER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
14
14
14
14
14
15
15
16
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
27
28
29
30
30
31
31
32
32
33
33
34
34
35
36
37
38
38
38
38
39
40
41
41
42
43
43
44
44
45
46
47
47

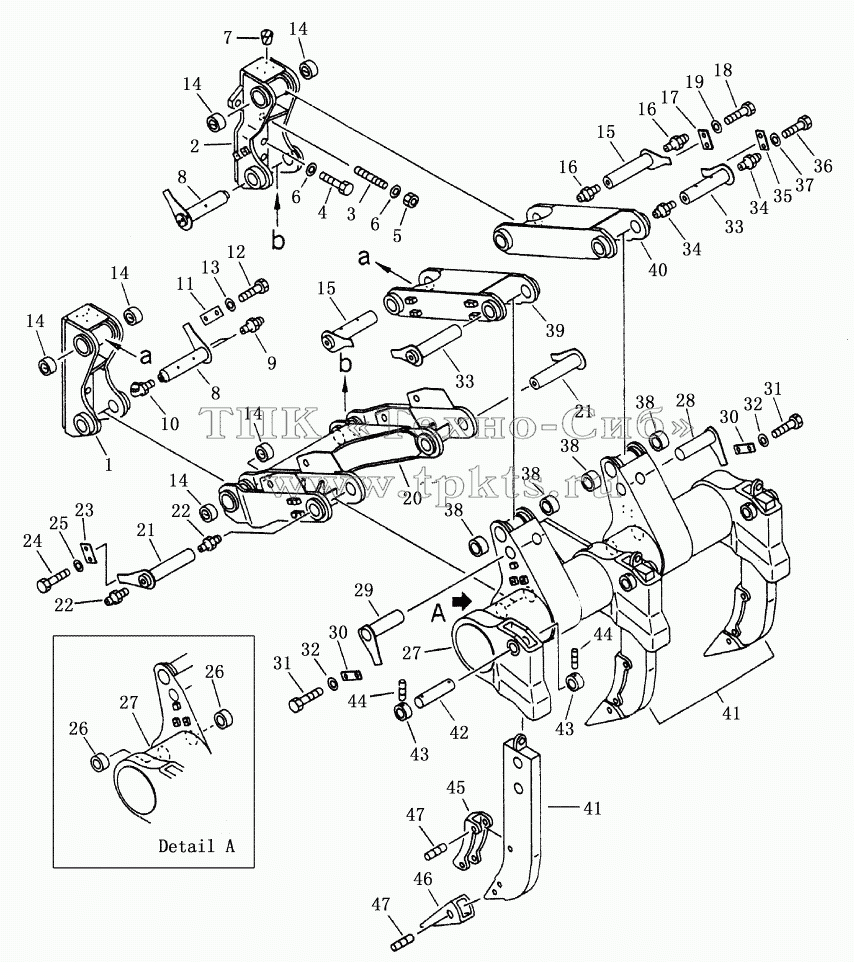

Позиция на иллюстрации Заводской номер детали Название детали
1 154-78-14154 Держатель В корзину
2 154-78-14164 Держатель В корзину
3 154-78-14281 Двойной болт В корзину
4 01018-33390 Болт В корзину
5 01580-03326 Гайка В корзину
6 01643-33380 Шайба В корзину
7 07049-01620 Заглушка В корзину
8 154-78-14173 Палец В корзину
9 07020-01021 Масленка В корзину
10 07020-01021 Масленка В корзину
11 154-78-14290 Пластина В корзину
12 01001-51845 bolt В корзину
13 01643-31845 Шайба В корзину
14 154-78-14224 bushing В корзину
15 154-78-14182 Палец В корзину
16 07020-01021 Масленка В корзину
17 154-78-14200 plate В корзину
18 01010-51845 Болт В корзину
19 01643-31845 Шайба В корзину
20 154-78-14128 linkage В корзину
21 154-78-14191 Палец В корзину
22 07020-01021 Масленка В корзину
23 154-78-14290 Пластина В корзину
24 01010-81845 Bolt В корзину
25 01643-31845 Шайба В корзину
26 154-78-14224 bushing В корзину
27 154-78-14118 beam В корзину
28 154-78-15161 pin В корзину
29 154-78-14211 pin В корзину
30 154-78-14290 Пластина В корзину
31 01010-51645 Болт В корзину
32 01643-31845 Шайба В корзину
33 154-78-14182 Палец В корзину
34 07020-01021 Масленка В корзину
35 154-78-14290 Пластина В корзину
36 01010-51845 Болт В корзину
37 01643-31845 Шайба В корзину
38 154-78-14224 bushing В корзину
39 154-78-14134 link L.H. В корзину
40 154-78-14144 link R.H. В корзину
41 154-78-14349 Стержень рыхлителя В корзину
42 154-78-32430 Штифт В корзину
43 154-78-32440 Кольцо В корзину
44 09244-02489 Штифт В корзину
45 154-78-31330 Защитная пластина В корзину
46 175-78-31230 Острие зубца В корзину
47 09244-02508 Распорная втулка В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
