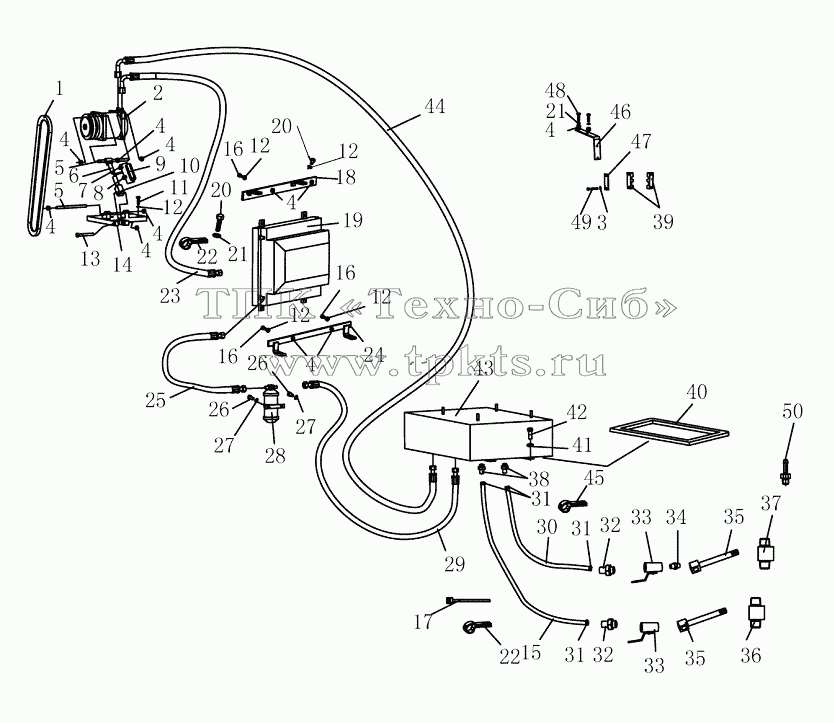

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 222-58-00007 | Belt | В корзину | |
2 | 263-58-01000 | Compressor | В корзину | |
3 | 01643-30823 | Шайба | В корзину | |
4 | 01580-11008 | Гайка | В корзину | |
5 | 263-58-00002 | Cable | В корзину | |
6 | 263-58-06000 | Hose | В корзину | |
7 | 263-58-00007 | Nut | В корзину | |
8 | 263-58-00008 | Nut | В корзину | |
9 | 263-58-00003 | Hose | В корзину | |
10 | 263-58-00004 | Shank | В корзину | |
11 | 01010-51035 | Болт | В корзину | |
12 | 01643-31032 | Шайба | В корзину | |
13 | 01010-51085 | Болт | В корзину | |
14 | 222-58-12000 | Bracket | В корзину | |
15 | 224-58-00002 | Hot water pipe | В корзину | |
16 | 01010-51025 | Болт | В корзину | |
17 | 08034-20834 | Clamp | В корзину | |
18 | 222-58-11000 | Upper bracket | В корзину | |
19 | 263-58-03000 | Condenser assy | В корзину | |
20 | 01010-51020 | Болт | В корзину | |
21 | 01640-21016 | Шайба | В корзину | |
22 | 08035-12510 | Clip | В корзину | |
23 | 222-58-04000 | Hose | В корзину | |
24 | 222-58-10000 | Nether bracket | В корзину | |
25 | 222-58-05000 | Hose | В корзину | |
26 | 01010-50610 | Bolt | В корзину | |
27 | 01640-20610 | Washer | В корзину | |
28 | 263-58-09000 | Tin | В корзину | |
29 | 222-58-01000 | Hose | В корзину | |
30 | 222-58-00003 | Hose | В корзину | |
31 | 07281-00229 | Hose clip | В корзину | |
32 | 263-58-00009 | Nipple | В корзину | |
33 | 07700-40460 | Клапан | В корзину | |
34 | 07325-10400 | Nipple | В корзину | |
35 | 263-58-15000 | Hose | В корзину | |
36 | 222-58-00011 | Tee joint | В корзину | |
37 | 222-58-24000 | Nipple | В корзину | |
38 | 222-58-03000 | Nipple | В корзину | |
39 | 222-58-00009 | Rubber plate | В корзину | |
40 | 222-58-00004 | Sponge | В корзину | |
41 | 01643-31232 | Шайба | В корзину | |
42 | 01010-51220 | Болт | В корзину | |
43 | 25A-58-08000 | Evaporator assy | В корзину | |
44 | 222-58-02000 | Hose | В корзину | |
45 | 08035-13008 | Clip | В корзину | |
46 | 222-58-00010 | Plate | В корзину | |
47 | 222-58-00008 | Plate | В корзину | |
48 | 01010-51030 | Болт | В корзину | |
49 | 01010-50885 | Bolt | В корзину | |
50 | 222-58-00013 | Connector | В корзину |
