Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Shantui › Shantui SG16-3 › ROTARY AND TILT PIPING ASSY

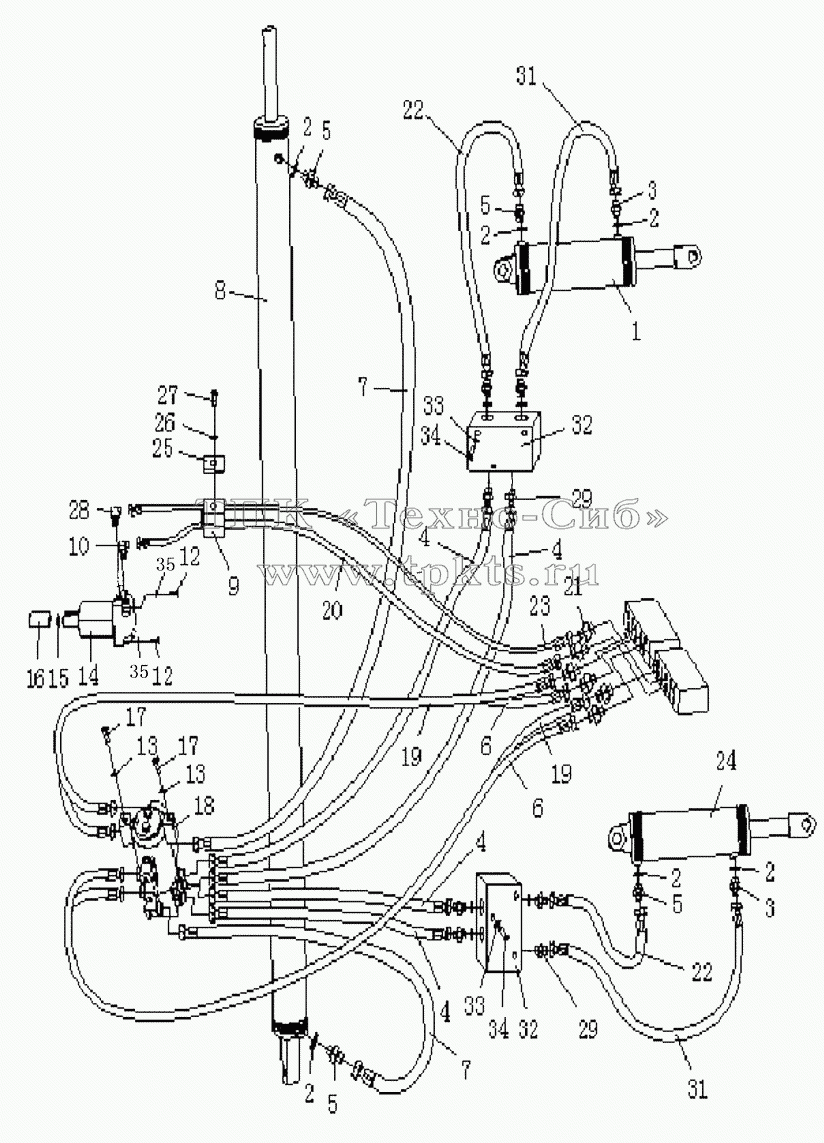

Каталоги запасных частей к спецтехнике Shantui Shantui SG16-3 ROTARY AND TILT PIPING ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
9
10
12
12
13
13
14
15
16
17
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
29
31
31
32
32
33
33
34
34
35
35
Позиция на иллюстрации Заводской номер детали Название детали
1 222-63-10000 Tilt oil cylinder assy В корзину
2 07002-12034 O-ring В корзину
3 222-62-00001 Nipple В корзину
4 222-63-12000 Hose В корзину
5 222-62-12000 Elbow В корзину
6 222-63-15000 Hose В корзину
7 222-63-07000 Hose В корзину
8 222-63-08000 Oil cylinder assy В корзину
9 263-75-00012 Rubber plate В корзину
10 222-63-04000 Connector В корзину
12 01252-71035 Bolt В корзину
13 01643-31232 Шайба В корзину
14 222-63-03000 Motor В корзину
15 GB1235-75x3.1 O-ring В корзину
16 222-63-00001 Key sleeve В корзину
17 01010-51230 Болт В корзину
18 222-63-06000 Rotary joint В корзину
19 222-63-14000 Hose В корзину
20 222-63-01000 Hose В корзину
21 222-62-02000 Nipple В корзину
22 222-63-09000 Hose В корзину
23 222-63-02000 Hose В корзину
24 222-63-13000 Tilt oil cylinder assy В корзину
25 263-75-00013 Plate В корзину
26 01643-31032 Шайба В корзину
27 01010-51085 Болт В корзину
28 222-63-05000 Connector В корзину
29 03206-02640 Nipple В корзину
31 222-63-11000 Hose В корзину
32 222-63-16000 Hydraulic lock В корзину
33 01010-50845 Болт В корзину
34 01643-30823 Шайба В корзину
35 01602-21030 Шайба В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
