Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Shantui › Shantui SG18-3 › WORK EQUIPMENT ASSY

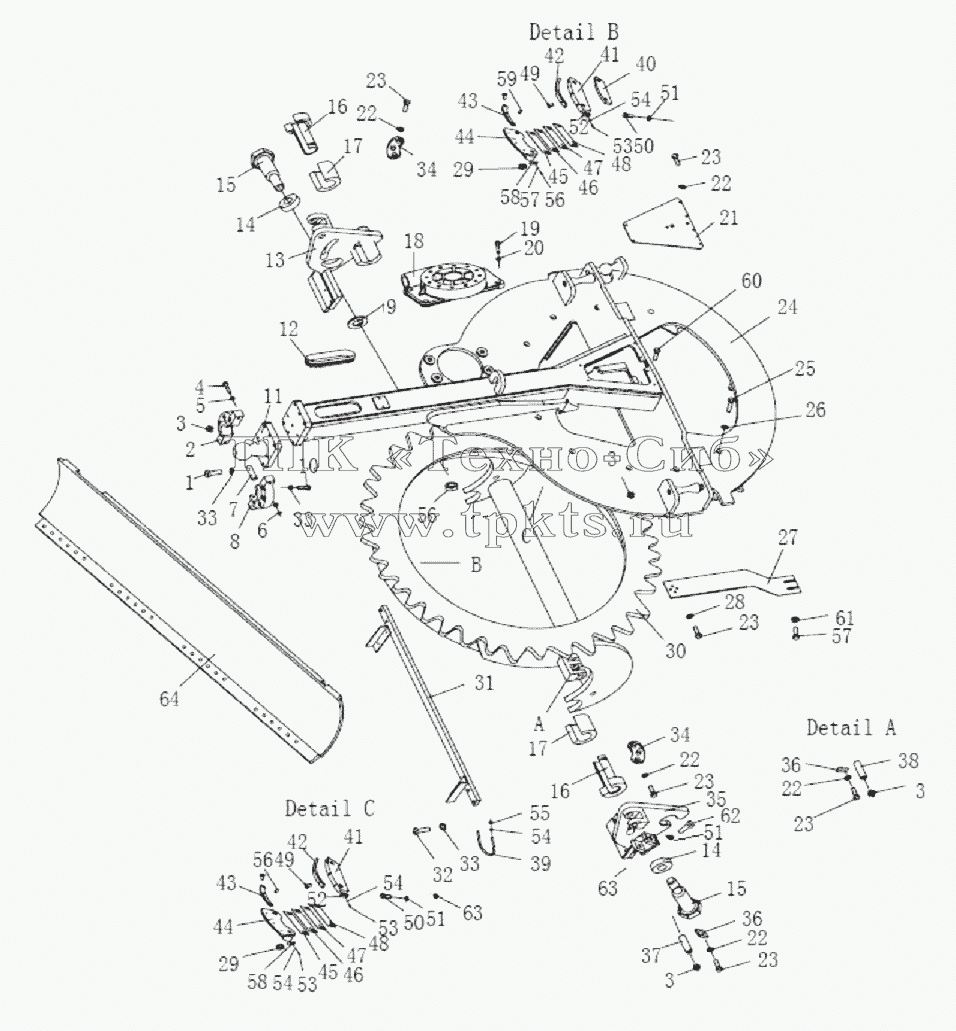

Каталоги запасных частей к спецтехнике Shantui Shantui SG18-3 WORK EQUIPMENT ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
22
22
22
23
23
23
23
23
23
24
25
26
27
28
29
29
30
31
32
33
33
33
34
34
35
36
36
37
38
39
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
51
52
52
53
53
53
54
54
54
54
55
56
56
56
57
57
58
58
59
60
61
62
63
63
64
Позиция на иллюстрации Заводской номер детали Название детали
1 01010-51680 bolt В корзину
2 222-80-00026 Seat, bracket В корзину
3 07020-01021 Масленка В корзину
4 01253-71410 Bolt В корзину
5 01643-31445 Уплотнительная шайба В корзину
6 01580-11411 Nut В корзину
7 04020-01224 Pin В корзину
8 222-80-00025 Support В корзину
9 222-80-00030 Adjustment mats В корзину
10 01010-51675 Bolt В корзину
11 222-80-14000 Ball joint В корзину
12 222-80-00008 Hose В корзину
13 222-80-08000 Blade brace В корзину
14 222-80-00003 Washer В корзину
15 222-80-00007 Bolt В корзину
16 222-80-00028 Bushing В корзину
17 222-80-00029 Bushing В корзину
18 222-80-17000 Turbine box В корзину
19 01252-72465 Bolt В корзину
20 01602-22472 Шайба В корзину
21 222-80-00031 Plate В корзину
22 01643-31032 Шайба В корзину
23 01010-51020 Болт В корзину
24 222-80-11000 Traction frame В корзину
25 01011-53090 Bolt В корзину
26 01640-23045 Шайба В корзину
27 222-80-00027 Board В корзину
28 01642-21016 Washer В корзину
29 01580-13024 Nut В корзину
30 222-80-15000 Rotating circle В корзину
31 222-80-16000 Support plate В корзину
32 01010-51655 Болт В корзину
33 01643-31645 Шайба В корзину
34 222-80-00019 Plate В корзину
35 222-80-06000 Blade brace В корзину
36 04082-00106 Retainer В корзину
37 222-80-00005 Shaft В корзину
38 222-80-00002 Shaft В корзину
39 222-80-00021 U-clamp В корзину
40 222-80-00024 Plate В корзину
41 222-80-00018 Guide plate В корзину
42 222-80-00017 Plate В корзину
43 222-80-00016 Plate В корзину
44 222-80-10000 Seat В корзину
45 222-80-00011 Washer В корзину
46 222-80-00012 Washer В корзину
47 222-80-00013 Washer В корзину
48 222-80-00014 Washer В корзину
49 01252-70816 Bolt В корзину
50 01017-32420 Bolt В корзину
51 01643-32460 Уплотнительная шайба В корзину
52 222-80-00022 Plate В корзину
53 01010-50820 Болт В корзину
54 01643-30823 Шайба В корзину
55 01598-10809 Nut В корзину
56 01580-12016 Nut В корзину
57 01010-51080 Болт В корзину
58 222-80-00023 Plate В корзину
59 04020-00822 Pin В корзину
60 01010-51025 Болт В корзину
61 01580-11008 Гайка В корзину
62 01011-52430 Болт В корзину
63 01580-12419 Гайка В корзину
64 222-80-12000 Blade В корзину
