Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › Автогрейдер-GR135 › 380300953 (G135C00) Engine And Attachment

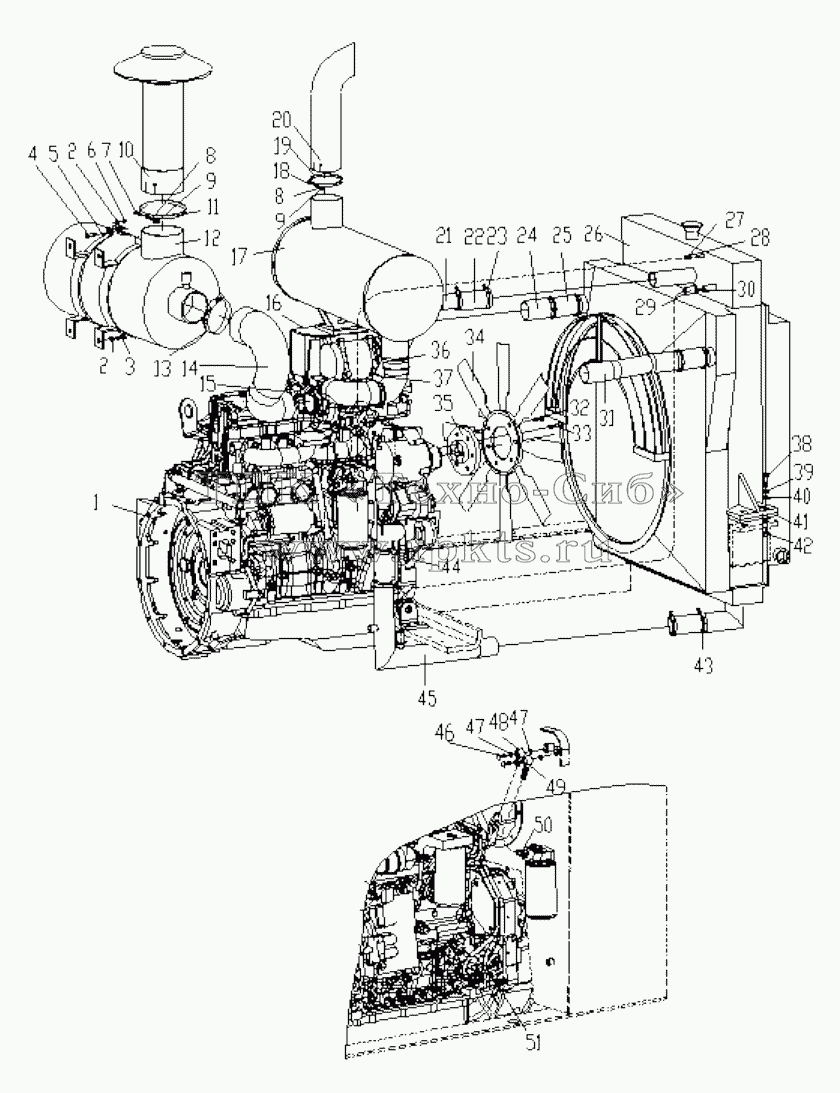

Каталоги запасных частей к спецтехнике XCMG Автогрейдер-GR135 380300953 (G135C00) Engine And Attachment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 800105766 Diesel engine В корзину
2 805000727 Болт М10х25 В корзину
3 805300014 Шайба 10 В корзину
4 805000204 Bolt В корзину
5 380300638 Bracket,air cleaner В корзину
6 805200048 Гайка М10 В корзину
7 805000437 Bolt В корзину
8 805300010 Шайба 8 В корзину
9 805200045 Гайка М8 В корзину
10 380900881 Tube В корзину
11 380300642 Clamp В корзину
12 800105926 Air cleaner В корзину
13 801907062 Pipe clip В корзину
14 380300798 Elbow В корзину
15 801907064 Pipe clip В корзину
16 380300797 Muffler bracket В корзину
17 380300796 Muffler ass'y В корзину
18 805000137 Bolt В корзину
19 380900986 Clip В корзину
20 380300643 Exhaust gas pipe В корзину
21 380300794 Tube В корзину
22 380900979 Hose В корзину
23 801907100 Pipe clip В корзину
24 380300793 Air intake pipe В корзину
25 800903126 Air inlet duct В корзину
26 803010877 Radiator assy В корзину
27 380300804 Exhaust gas pipe В корзину
28 805801446 Pipe clip В корзину
29 380300805 Hutch water pipe В корзину
30 805801458 Hoop iron В корзину
31 380300799 Exhaust gas pipe В корзину
32 805000043 Болт М10х30 В корзину
33 805000062 Болт М10х35 В корзину
34 800105936 Fan В корзину
35 380300800 Fan separation В корзину
36 801907068 Pipe clip В корзину
37 380300795 Water outlet bend pipe В корзину
38 805000099 Болт М12х60 В корзину
39 805300020 Шайба 12 В корзину
40 805300018 Шайба 12 В корзину
41 380300632 Cushion В корзину
42 805200049 Гайка М12 В корзину
43 801907069 Pipe clip В корзину
44 801907070 T-hoop В корзину
45 380300801 Intake pipe В корзину
46 805009809 Bolt В корзину
47 803192079 Washer В корзину
48 380900991 Tube,oil feed В корзину
49 380300802 Pipe В корзину
50 803191153 Tie-in В корзину
51 803190673 Joint В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
