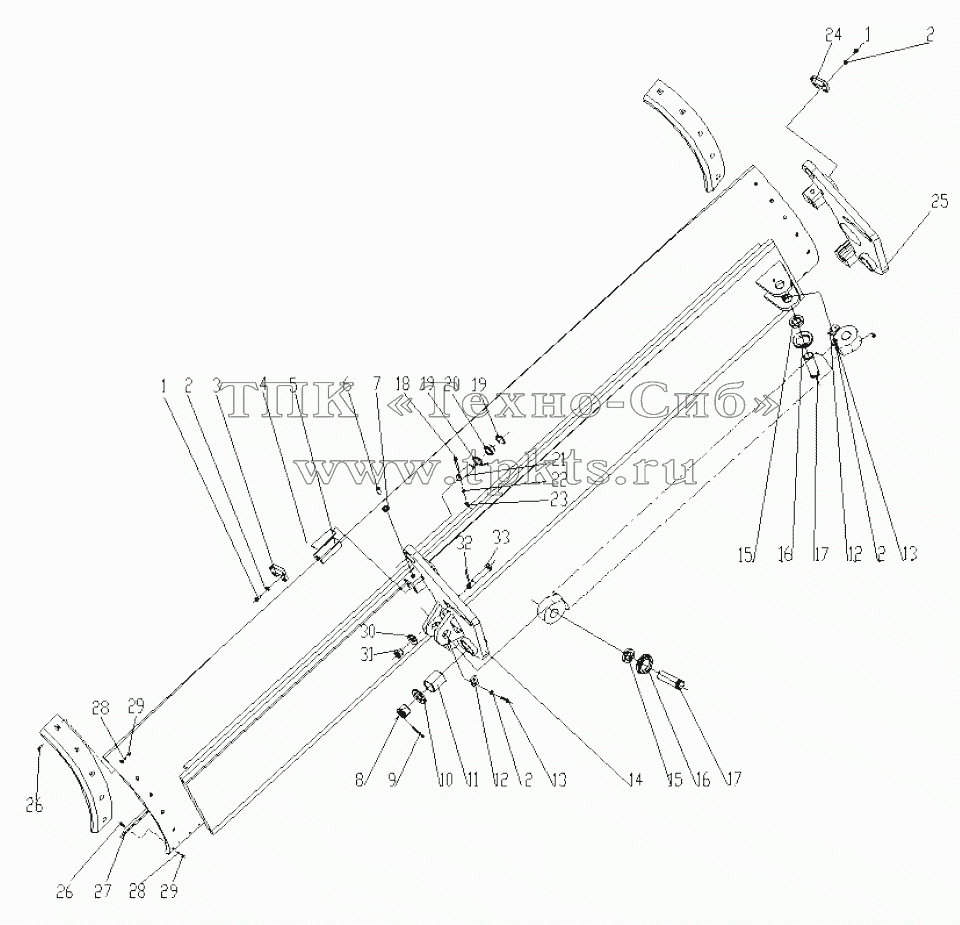

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 805000020 | Болт М8х30 | В корзину | |
2 | 805300010 | Шайба 8 | В корзину | |
3 | 860100134 | Plate | В корзину | |
4 | 381600374 | Plate | В корзину | |
5 | 380300645 | Copper groove | В корзину | |
6 | 805103536 | Screw | В корзину | |
7 | 805200051 | Гайка М16 | В корзину | |
8 | 380900914 | Nut | В корзину | |
9 | 805600080 | Cotter pin | В корзину | |
10 | 381600383 | Washer | В корзину | |
11 | 380300646 | Copper sheathing | В корзину | |
12 | 380300677 | Plate | В корзину | |
13 | 805000018 | Болт М8х20 | В корзину | |
14 | 380300145 | Angular position device | В корзину | |
15 | 380300161 | Ring | В корзину | |
16 | 380300649 | Ring,dust | В корзину | |
17 | 380300160 | Pin shaft | В корзину | |
18 | 805000076 | Болт | В корзину | |
19 | 805402281 | Retainer | В корзину | |
20 | 800515284 | Joint bearing | В корзину | |
21 | 381600105 | Pin shaft | В корзину | |
22 | 805300014 | Шайба 10 | В корзину | |
23 | 805200048 | Гайка М10 | В корзину | |
24 | 381600468 | Guard plate angular position device | В корзину | |
25 | 380300159 | В корзину | ||
26 | 805011242 | Hinged cover bolt | В корзину | |
27 | 380300648 | Blade | В корзину | |
28 | 805300011 | Шайба 16 | В корзину | |
29 | 805201544 | Nut | В корзину | |
30 | 381600375 | Washer | В корзину | |
31 | 805203820 | Nut | В корзину | |
32 | 805600222 | Cotter pin | В корзину | |
33 | 381600373 | Lock lever | В корзину |
