Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › Автогрейдер-GR135 › 380301062 Frame

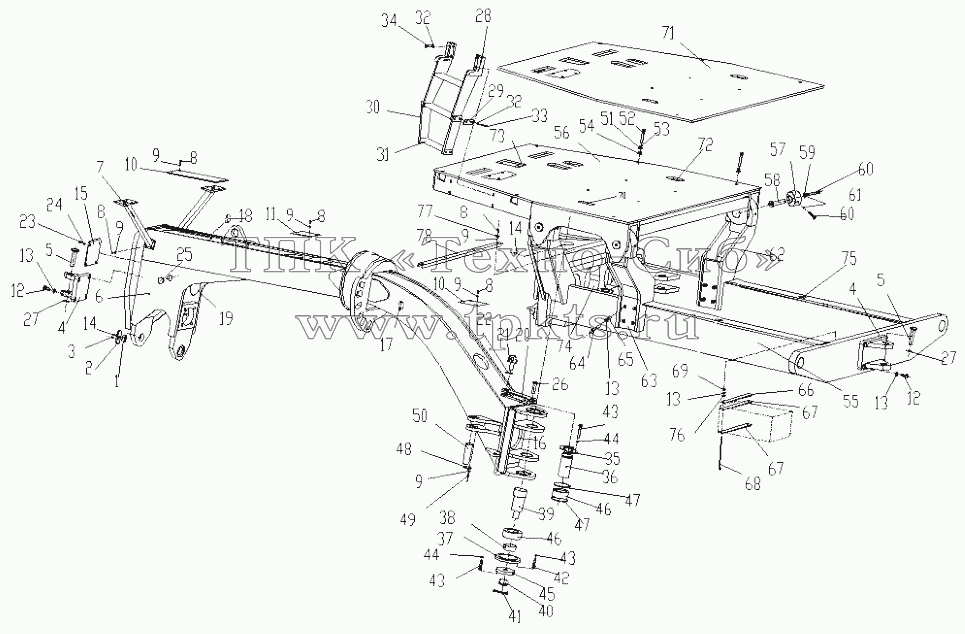

Каталоги запасных частей к спецтехнике XCMG Автогрейдер-GR135 380301062 Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
8
8
8
8
9
9
9
9
9
9
10
10
11
12
12
13
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
44
45
46
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
67
68
69
71
72
73
74
75
76
77
78
Позиция на иллюстрации Заводской номер детали Название детали
1 380300659 Bearing В корзину
2 380300661 Cover В корзину
3 805100525 Bolt В корзину
4 381600403 Hook base В корзину
5 380300783 Hook pin В корзину
6 380300482 Frame В корзину
7 380300773 Front lamppost В корзину
8 805000018 Болт М8х20 В корзину
9 805300010 Шайба 8 В корзину
10 380300662 Cover plate В корзину
11 380300664 Cover plate В корзину
12 805000599 Bolt В корзину
13 805302510 Washer В корзину
14 801103215 Oil cup В корзину
15 380300226 Cover plate В корзину
16 380300665 Rubber band В корзину
17 380300666 Rubber ring В корзину
18 380300667 Rubber ring В корзину
19 380300668 Rubber band В корзину
20 380300663 Lever В корзину
21 380900917 Pin В корзину
22 805600222 Cotter pin В корзину
23 805002055 Bolt В корзину
24 805300030 Шайба М6 В корзину
25 380300725 Protective cap В корзину
26 805604528 Pin shaft В корзину
27 380300770 Elastic pin В корзину
28 380300813 Ladder В корзину
29 380300682 Washer В корзину
30 380300684 Rubber band В корзину
31 380300683 Cross pedal В корзину
32 805300014 Шайба 10 В корзину
33 805000029 Болт M10x40 В корзину
34 805000043 Болт М10х30 В корзину
35 380300266 Plate В корзину
36 380300669 Upper joint pin В корзину
37 380300267 Platen В корзину
38 380300685 Sleeve В корзину
39 380300686 Lower joint pin В корзину
40 381601130 Nut В корзину
41 805600080 Cotter pin В корзину
42 380300268 Cover В корзину
43 805000727 Болт М10х25 В корзину
44 805300014 Шайба 10 В корзину
45 805100036 Bolt В корзину
46 800515285 Joint bearing В корзину
47 805400009 Retainer В корзину
48 380300687 Plate В корзину
49 805000017 Болт М8х25 В корзину
50 380300269 Pin shaft В корзину
51 380900857 Washer В корзину
52 805000079 Bolt В корзину
53 805300033 Washer В корзину
54 805200067 Гайка M14 В корзину
55 380300397 Frame В корзину
56 380300255 Cab base В корзину
57 380300674 Vibration absorber В корзину
58 805604508 Pin shaft В корзину
59 380300672 Washer В корзину
60 805003889 Bolt В корзину
61 805300018 Шайба 12 В корзину
62 380300676 Cab rear support В корзину
63 380300678 Cab rear support В корзину
64 805000506 Bolt В корзину
65 805200052 Гайка М20 В корзину
66 380300673 Plate В корзину
67 380300675 Rubber pad В корзину
68 380300929 Closing rod В корзину
69 805200048 Гайка М10 В корзину
70 380900847 Rubber ring В корзину
71 380300671 Rubber В корзину
72 380900919 Rubber ring В корзину
73 380900849 Rubber ring В корзину
74 380300680 Rubber ring В корзину
75 380300679 Rubber cover В корзину
76 805300017 Шайба 10 В корзину
77 805300117 Шайба 8 В корзину
78 380300873 Rubber pad В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
