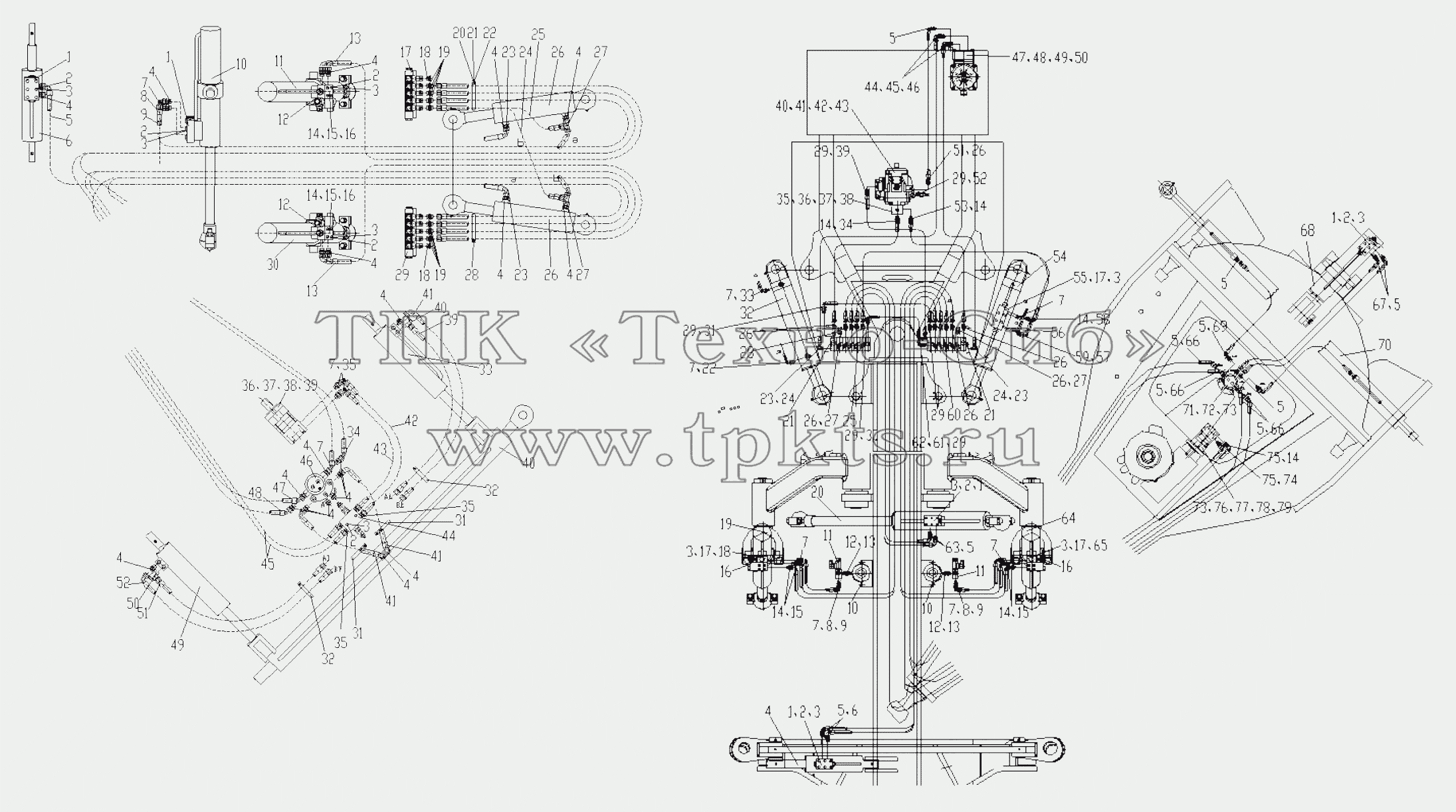

Каталоги запасных частей к спецтехнике XCMG Автогрейдер-GR135 380301155 Working Hydraulic System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
22
23
23
23
23
24
24
24
25
25
26
26
26
26
26
26
26
26
27
27
27
27
28
28
29
29
29
29
29
29
29
30
30
31
31
31
32
32
32
33
33
34
34
35
35
35
35
36
36
37
37
38
38
39
39
39
40
40
40
41
41
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
52
Позиция на иллюстрации Заводской номер детали Название детали
1 803010961 Bidirectional hydraulic locking valve В корзину
2 805000021 Bolt В корзину
3 805300010 Шайба 8 В корзину
4 803190517 Joint В корзину
5 803300693 Hose ass'y В корзину
6 380900700 Front wheel tilt cylinder В корзину
7 803190731 Right angle union joint В корзину
8 803300694 Hose ass'y В корзину
9 803191978 Hose ass'y В корзину
10 380900701 Blade tilt cylinder В корзину
11 380900710 Right blade hoist cylinder В корзину
12 803192105 Oil plug В корзину
13 803300695 Hose ass'y В корзину
14 803011070 Balance valve В корзину
15 803011070 Balance valve В корзину
16 805300069 Шайба 8 В корзину
17 803010508 Valve assy В корзину
18 803192107 Plug В корзину
19 803190754 Joint В корзину
20 803199332 Pipe clamp В корзину
21 805000017 Болт М8х25 В корзину
22 805200045 Гайка М8 В корзину
23 803300137 Hose ass'y В корзину
24 803300138 Hose ass'y В корзину
25 803300141 Hose ass'y В корзину
26 380900702 Articulated steering cylinder В корзину
27 803190520 Triple union joint В корзину
28 803300173 Pipe clamp В корзину
29 803010509 Valve assy В корзину
30 380900711 Left blade hoist cylinder В корзину
31 803199330 Pipe clamp В корзину
32 803000172 Pipe clamp В корзину
33 380900703 Right blade angle change cylinder В корзину
34 803300696 Hose ass'y В корзину
35 803190829 Joint В корзину
36 803010966 Cycloidal motor В корзину
37 803192071 O seal ring В корзину
38 805100100 Screw В корзину
39 805300014 Шайба 10 В корзину
40 380900704 Blade outstanding cylinder В корзину
41 803190995 Hose ass'y В корзину
42 803190819 Hose ass'y В корзину
43 803190819 Hose ass'y В корзину
44 803011018 Cross escape valve В корзину
45 803300697 Hose ass'y В корзину
46 380300747 Rotary joint В корзину
47 803300698 Hose ass'y В корзину
48 803300699 Hose ass'y В корзину
49 803010964 Left blade angle change cylinder В корзину
50 803190548 Articulated combined union joint В корзину
51 803191404 Hose ass'y В корзину
52 803191403 Hose ass'y В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
