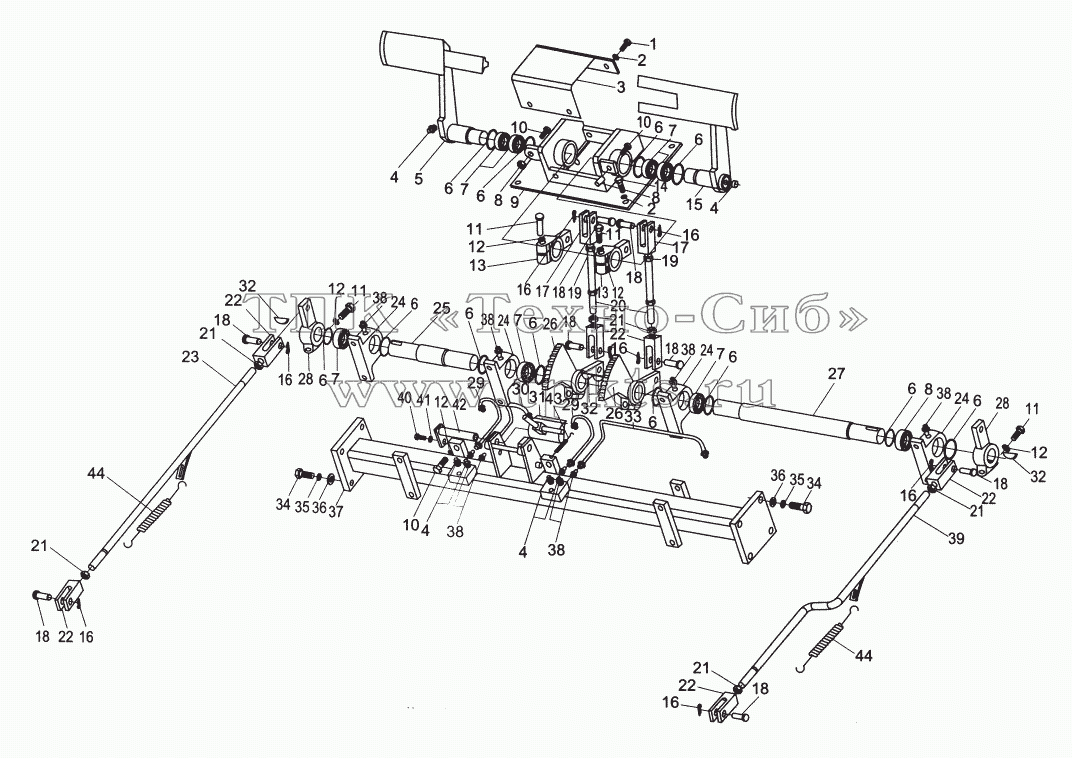

Каталоги запасных частей к спецтехнике XCMG DT-140B 400208 Управление тормозной системой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
8
8
8
9
10
10
10
11
11
11
11
12
12
12
12
12
13
13
14
15
16
16
16
16
16
16
16
17
17
18
18
18
18
18
18
18
18
19
19
20
21
21
21
21
21
22
22
22
22
22
23
24
24
24
24
25
26
26
27
28
28
29
29
30
31
32
32
32
33
34
34
35
35
36
36
37
38
38
38
38
38
38
39
40
41
42
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
1 GB5783-86 Болт В корзину
2 GB93-87 Шайба 12 В корзину
3 403382 ПЛАСТИНА КРЫШКИ В корзину
4 GB1152-89 Патрубок М10х1 В корзину
5 400231 ПЕДАЛЬ, ЛЕВАЯ В корзину
6 400217 ПЫЛЕЗАЩИТНОЕ КОЛЬЦО В корзину
7 400156 ПОДШИПНИК В корзину
8 GB6170-86 Гайка В корзину
9 400232 СУППОРТ В корзину
10 GB5783-86 Болт В корзину
11 GB5782-86 Болт В корзину
12 GB93-87 Шайба 12 В корзину
13 400226 РЫЧАГ II В корзину
14 GB5783-86 Болт В корзину
15 400225 ПЕДАЛЬ, ПРАВАЯ В корзину
16 GB91-86 Шплинт В корзину
17 403380 Полоса В корзину
18 GB882-86 Шплинт В корзину
19 GB6170-86 Гайка В корзину
20 400212 ШАТУН В корзину
21 GB6170-86 Гайка В корзину
22 403377 СОЕДИНЕНИЕ ВИЛОЧНОГО ТИПА В корзину
23 400209 ШТОК, ЛЕВЫЙ В корзину
24 403134 СУППОРТ В корзину
25 403383 КОРОТКИЙ ВАЛ В корзину
26 400227 ПОВОРОТНОЕ ПЛЕЧО В корзину
27 403381 ДЛИННЫЙ ВАЛ В корзину
28 400214 РЫЧАГ I В корзину
29 400230 МАСЛЯНАЯ ТРУБА III В корзину
30 400229 МАСЛЯНАЯ ТРУБА II В корзину
31 400211 ЗАЩЕЛКА В корзину
32 GB1099-79 ШПОНКА В корзину
33 400224 МАСЛЯНАЯ ТРУБА I В корзину
34 GB5783-86 Болт В корзину
35 GB93-87 Шайба 12 В корзину
36 GB97.1-85 Шайба В корзину
37 400213 БАЛКА В корзину
38 203049 СОЕДИНЕНИЕ В корзину
39 400210 Шарнирный палец системы рулевого управления В корзину
40 GB5783-86 Болт В корзину
41 GB93-87 Шайба 12 В корзину
42 400228 ВАЛ В корзину
43 403379 ПРУЖИНА В корзину
44 403378 ПРУЖИНА В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
