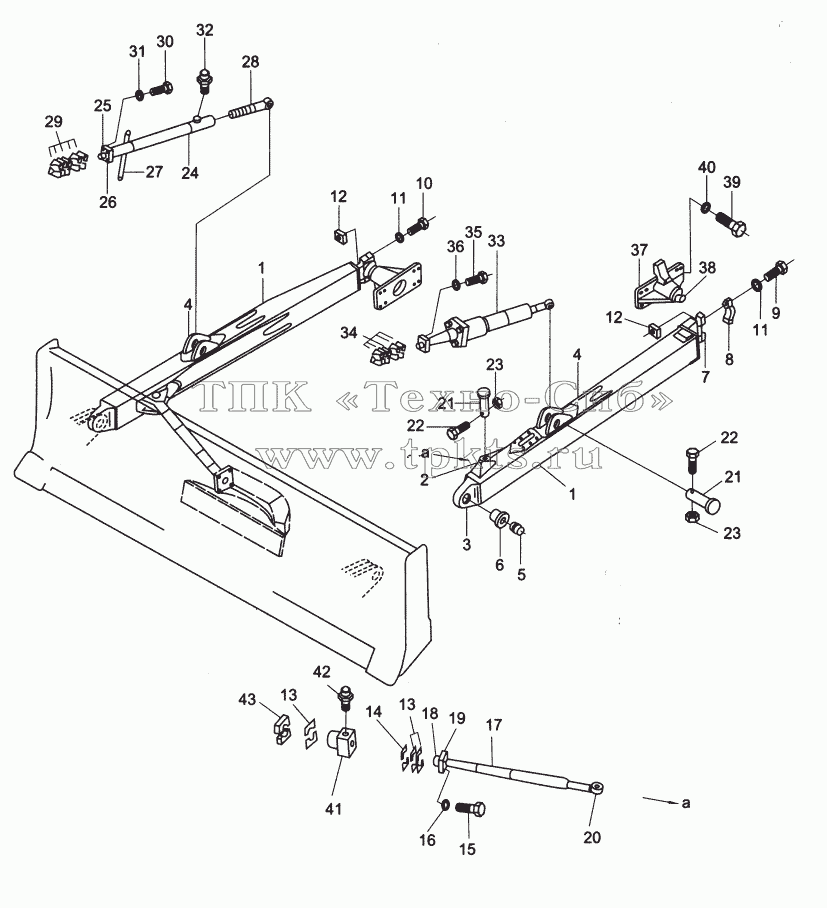

Каталоги запасных частей к спецтехнике XCMG DT-140B 730018 Прямое лезвие с функцией наклона (II)
1
1
2
3
4
4
4
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
37
38
38
39
40
41
42
43
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
730198 |
|
СВАРНАЯ РАМА, ЛЕВАЯ |
В корзину
|
| 1 |
730199 |
|
СВАРНАЯ РАМА, ПРАВАЯ |
В корзину
|
| 2 |
731020 |
|
СКОБА |
В корзину
|
| 3 |
733050 |
|
СОЕДИНЕНИЕ, НИЖНЕЕ |
В корзину
|
| 4 |
731034 |
|
СКОБА, ЛЕВАЯ |
В корзину
|
| 4 |
731020 |
|
СКОБА |
В корзину
|
| 5 |
733110 |
|
ВАЛ, НИЖНИЙ |
В корзину
|
| 6 |
733114 |
|
КОЖУХ, НИЖНИЙ |
В корзину
|
| 7 |
730109 |
|
ПОДШИПНИК, ЛЕВЫЙ |
В корзину
|
| 7 |
733119 |
|
ПОДШИПНИК, ПРАВЫЙ |
В корзину
|
| 8 |
731031 |
|
КОЛПАЧОК, ЛЕВЫЙ |
В корзину
|
| 8 |
731032 |
|
КОЛПАЧОК, ПРАВЫЙ |
В корзину
|
| 9 |
JB/ZQ3730-86 |
|
БОЛТ |
В корзину
|
| 10 |
JB/ZQ3730-86 |
|
БОЛТ |
В корзину
|
| 11 |
JB/ZQ3756-86 |
|
ШАЙБА |
В корзину
|
| 12 |
733021 |
|
ГАЙКА |
В корзину
|
| 13 |
733025 |
|
ПРОКЛАДКА |
В корзину
|
| 14 |
733029 |
|
ПРОКЛАДКА |
В корзину
|
| 15 |
733030 |
|
БОЛТ |
В корзину
|
| 16 |
GB93-87 |
|
Шайба 12 |
В корзину
|
| 17 |
730102 |
|
СКОБА, НИЖНЯЯ |
В корзину
|
| 18 |
733042 |
|
ШАРОВОЕ СОЕДИНЕНИЕ |
В корзину
|
| 19 |
733043 |
|
ДЕРЖАТЕЛЬ |
В корзину
|
| 20 |
733045 |
|
СОЕДИНЕНИЕ |
В корзину
|
| 21 |
733012 |
|
ШПИЛЬКА |
В корзину
|
| 22 |
GB5782-86 |
|
Болт |
В корзину
|
| 23 |
GB889-86 |
|
Гайка |
В корзину
|
| 24 |
730100 |
|
СКОБА, ВЕРХНЯЯ |
В корзину
|
| 25 |
733034 |
|
ШАРОВОЕ СОЕДИНЕНИЕ |
В корзину
|
| 26 |
733035 |
|
ДЕРЖАТЕЛЬ |
В корзину
|
| 27 |
730101 |
|
ПРИВАРЕННЫЙ ПРУТ |
В корзину
|
| 28 |
733016 |
|
СОЕДИНЕНИЕ |
В корзину
|
| 29 |
733005 |
|
ПРОКЛАДКА |
В корзину
|
| 29 |
733004 |
|
ПРОКЛАДКА |
В корзину
|
| 30 |
GB5782-86 |
|
Болт |
В корзину
|
| 31 |
JB/ZQ3756-86 |
|
ШАЙБА |
В корзину
|
| 32 |
JB/T7940.1-1995 |
|
Чашка для смазки |
В корзину
|
| 33 |
580509 |
|
ЦИЛИНДР НАКЛОНА |
В корзину
|
| 34 |
733005 |
|
ПРОКЛАДКА |
В корзину
|
| 34 |
733004 |
|
ПРОКЛАДКА |
В корзину
|
| 35 |
GB5782-86 |
|
Болт |
В корзину
|
| 36 |
JB/ZQ3756-86 |
|
ШАЙБА |
В корзину
|
| 37 |
730203 |
|
ЦАПФА, ПРИВАРЕННАЯ, ЛЕВАЯ |
В корзину
|
| 37 |
730204 |
|
ЦАПФА, ПРИВАРЕННАЯ, ПРАВАЯ |
В корзину
|
| 38 |
733129 |
|
ВАЛ, ПРАВЫЙ |
В корзину
|
| 38 |
733128 |
|
ВАЛ, ЛЕВЫЙ |
В корзину
|
| 39 |
GB5783-86 |
|
Болт |
В корзину
|
| 40 |
GB93-87 |
|
Шайба 12 |
В корзину
|
| 41 |
733028 |
|
ОПОРНАЯ ПОВЕРХНОСТЬ |
В корзину
|
| 42 |
JB/T7940.1-1995 |
|
Чашка для смазки |
В корзину
|
| 43 |
733027 |
|
ПРОКЛАДКА |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
